CTP
compuerta de caudal constante rectangular ajustable
Este es un texto dentro de un bloque div.
Ventajas
Gestión de 2 flujos.
Funciona total o parcialmente a través de una válvula controlada por un motor eléctrico.
Velocidad de flujo determinada por un rango de presión entre 50 y 250 Pa para el flujo mínimo y entre 60 y 250 Pa para el flujo máximo.
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA

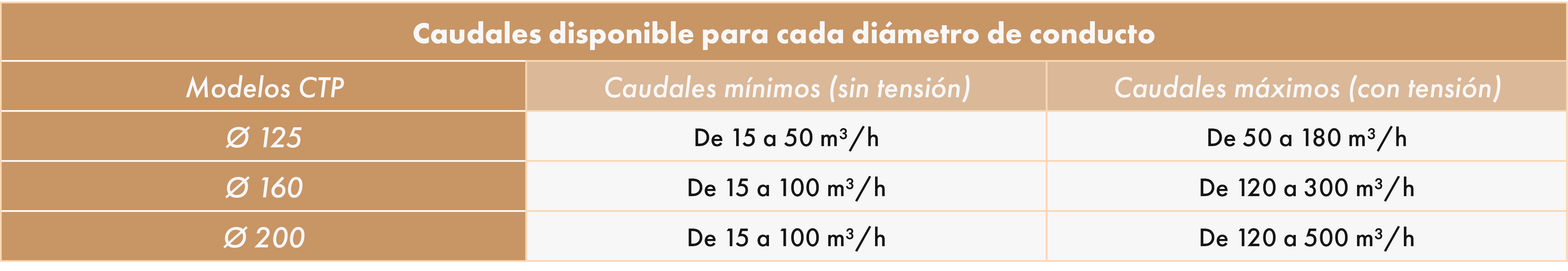

GAMA
- 1 modelo: todo o poco (TP).
- Diámetros nominales: 125 a 200 mm (125, 160 y 200 mm).
DESIGNACIÓN
APLICACIÓN/USO
- Gestión de 2 flujos (mínimo/máximo).
- Uso en ventilación modular en el sector terciario.
- En la posición cerrada (sin tensión), el flujo de aire pasa a través del regulador instalado en la válvula de aire para obtener un caudal nominal de 1.
- En la posición abierta (con tensión), el flujo de aire pasa a través del segundo regulador instalado por encima de la pala para obtener un caudal nominal 2.
CONSTRUCCIÓN/COMPOSICIÓN
- Estructura y hoja de plástico, juntas de acero galvanizado.
- Motor eléctrico; los terminales incluyen un accesorio de protección.
OPCIONES
EMBALAJE
- Se vende por unidad.
DIMENSIONES
LÍMITES DE USO
- Presión de funcionamiento: ≤ 250 Pa.
- Temperatura máxima de funcionamiento de 60 °C.
CARACTERÍSTICAS TÉCNICAS
- Fuente de alimentación: 230 V (24 V opcional).
- Tiempo de respuesta a la apertura y al cierre: 8 s.
SELECCIÓN
INSTALACIÓN
INSTALACIÓN DE REGISTRO CTP
- Por motivos de seguridad, incluye un disyuntor 1A de fase y neutro.
- Conecte el cable a la caja de conexiones instalada cerca de la caja registradora.
