Compri-Flex®
conducto flexible de aluminio M0
Ventajas
Facilidad y rapidez de instalación.
Reducción de los cuellos de botella del producto acondicionado.
De acuerdo con las normas de seguridad contra incendios.
DESCRIPCIÓN TÉCNICA
GAMA
2 modelos disponibles:
- Compri-Flex® M0: diámetros de 80 a 630 mm.
DESIGNACIÓN
APLICACIÓN/USO
- Instalaciones de sistemas de aire acondicionado, ventilación y VMC.
CONSTRUCCIÓN/COMPOSICIÓN
- Pared multicapa (aluminio/poliéster) sostenida por un alambre de acero en espiral.
OPCIONES
EMBALAJE
- Se vende por unidad.
- Longitud de 10 m, se entrega compactada en 0,8 m.
DIMENSIONES

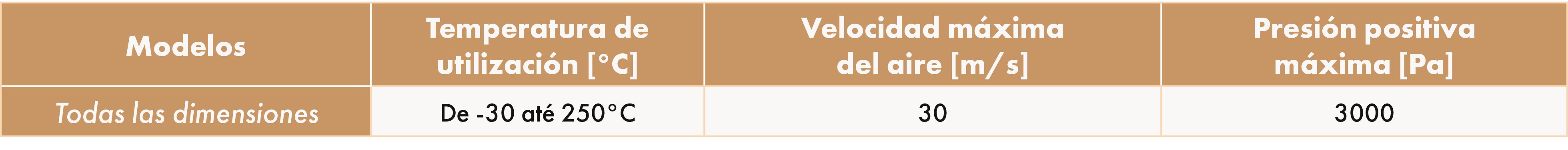

LÍMITES DE USO
CARACTERÍSTICAS TÉCNICAS
CLASIFICACIÓN DE INCENDIOS
- Compri-Flex® M0: resistencia al fuego fotovoltaica M0.
- De acuerdo con la norma EN 13-501-1.
SELECCIÓN
DIAGRAMA DE PÉRDIDA DE CARGA
INSTALACIÓN
INSTALACIÓN DEL CONDUCTO COMPRI-FLEX®
- Realice la conexión mediante un simple ajuste. Utilice una conexión macho (MR) para la conexión de dos longitudes.
- Realice el proceso de sellado con la cinta de aluminio Fib-Air® complementada con la pinza metálica plana Multidiam o Monofilament.
- La distancia entre dos puntos de fijación puede variar entre 1,5 m y 3 m como máximo. La curvatura máxima entre estos dos puntos de fijación no deberá superar los 50 mm por metro de conducto (A).
- Para evitar pérdidas de presión significativas y un aumento del ruido producido, en el caso de una conexión entre un accesorio y una tubería, las curvas deben mantenerse al mínimo.
ACCESORIOS
Conexión RM
Conexión macho que permite la unión entre dos conductos flexibles.
Se vende por unidad.
Fita de alumínio FIB-AIR®
Cinta autoadhesiva
1 x Grosor: 50 µm
3 anchuras: 50, 63, 75 mm
Rollo de 50 m.
Abraçadeira Monofil
Abraçadeira metálica para ligação e suporte.
Disponível nos diâmetro de 80 até 630 mm.
Vendido em conjuntos de 10 unidades.
Abraçadeira Multidiam
Pinza plana de varios diámetros para conexión y soporte.
Consta de una tira de acero inoxidable rebobinada (9 mm de ancho) y un cierre de cabezal giratorio para un montaje rápido.
Diámetros disponibles: 60-125 mm, 60-215 mm, 60-370 mm y 60-540 mm.
Se vende en juegos de 25 piezas.
Fita recartilhada e fechos Multidiam
Rollo de 25 m.
Cinta y cierres con un ancho de 9 mm.
Caja con 50 cerraduras con cabezal inclinable.
Banda de suspensão em tela
Para suspensão de flexíveis.
Largura 50 mm.
Rolo de 10 m.
Easy Fix®
Sistema de suspensión Quick Equipment, carga máxima de 230 kg.
