CompaClean®
caja portafiltro con módulo de recirculación integrado para zonas de riesgo 2 y 3
Esto es un texto dentro de un bloque div.
Esto es un texto dentro de un bloque div.
Ventajas
En conformidad con la norma NF S90-351 (revisión 2013).
Módulo Plug&Play: instalación directa sólo con conexión al aire nuevo.
Solución diseñada para las exigencias específicas de las habitaciones de hospital y las zonas de circulación; bajo nivel sonoro.
Ideal para proyectos de renovación: costes y tiempo de instalación reducidos.
Estructura estanca con compuerta de contención para evitar la contaminación de las redes durante las operaciones de mantenimiento (opcional).
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
- 2 modelos: HD (1330 mm) y Slim (720 mm).
- 2 configuraciones posibles: versión en línea y versión en ángulo.
- Módulo de recirculación posible hasta el 100% de caudal (bajo reserva de entrada de aire nuevo de 6 vol/h para una ∆P de 15 Pa ± 5 Pa).

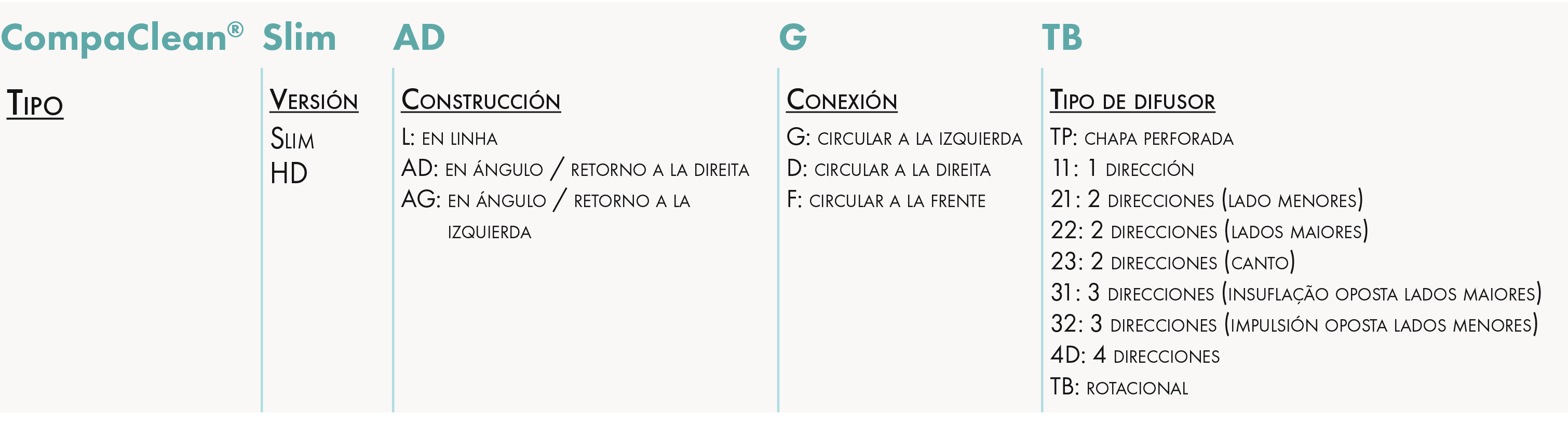

DENOMINACIÓN
APLICACIÓN / USO
- Edificios con elevadas exigencias higiénicas y de calidad del aire interior, sobre todo en el sector hospitalario.
- Clases ISO 7 e ISO 8.
- Tratamiento de las necesidades específicas de las zonas clasificadas como riesgo 2 o 3, de flujo no unidireccional: habitaciones de hospital, salas de recuperación postoperatoria, salas de emergencias, zonas de circulación en quirófanos.
CONSTRUCCIÓN / COMPOSICIÓN
Unidad monobloc:
- Construcción de acero, pintado RAL 9010, con tratamiento acústico mediante paneles específicos.
- Módulo de recirculación con moto-ventilador EC.
Filtro en insuflación:
- Filtro de la gama FR EFI con marco en perfil aluminio anodizado (papel de microfibra de vidrio, miniplegado).
- Rejilla de protección del filtro en metal lacado blanco.
- Filtros probados según la norma EN 1822, de eficiencia H14 (99,99 % MPPS).
Filtro en el retorno:
- Minifiltro plisado compacto tipo FR MPC, de eficiencia ePM10 65% (M6) o ePM1 60% (F7) conforme a la norma ISO 16890.
OPCIONES
- Color: otros RAL.
- Caja de acero inoxidable.
- Instalación vertical.
- Varias conexiones de aire nuevo.
- Batería refrigeración o calefacción.
- Batería sólo disponible para los modelos HD.
- Posibilidad de montar la caja de regulación en el plenum lateral.
- Regulación integrada.
- Compuerta de confinamiento.
EMBALAJE
- Vendido por unidad.
DIMENSIONES

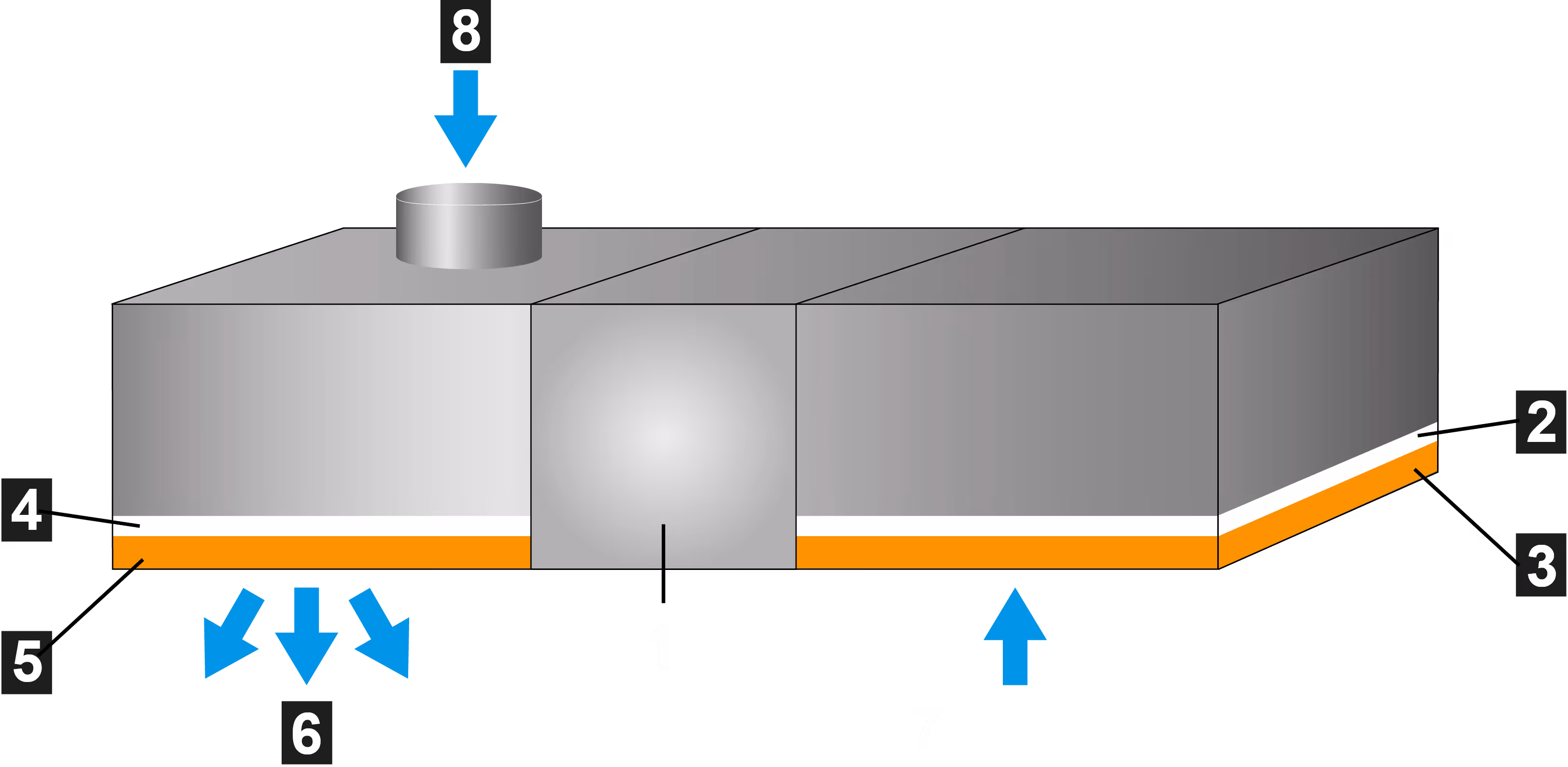

PRINCIPIO DE FUNCIONAMIENTO
- CompaClean® es un monobloc ideal para entornos de riesgo 2 ó 3 en unidades de salud. Incluye una conexión para la entrada de aire nuevo y una unidad de ventilación para reciclar hasta el 100% de la insuflación.
DIMENSIONES
CompaClean® Slim
CompaClean® HD
SELECCIÓN
CURVAS DE SELECCIÓN
Presión sonora en función de la tasa de recirculación
CompaClean® Slim
CompaClean® HD
Ejemplo de selección:
Hipótesis:
- Habitación de 20 m², altura 2,5 m
- Caudal previsto 15 vol/h, aire nuevo 300 m³/h.
Cálculo:
- Volumen de la sala V = 20 x 2,5 - 50 m³/h
- Caudal desde insuflación: Qs = 15 x 50 - 750 m³/h
- Tasa de recirculación: tasa r = (Qs-Qan)/Qs - 60%.
Selección de las curvas:
- 38 dB(A) para el modelo SLIM.
- 31 dB(A) para el modelo HD.

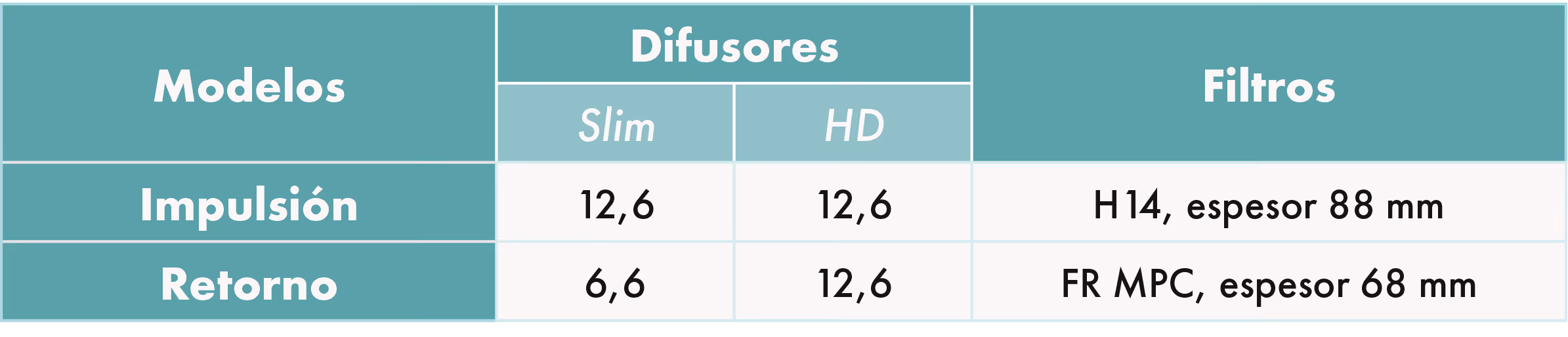

Modelos de difusores y filtros:
