Clean Box® 3

caja porta-filtros terminal 100% soldada para salas blancas

Esto es un texto dentro de un bloque div.

No se ha encontrado ningún artículo.

Esto es un texto dentro de un bloque div.

Clean Box® 3

Ventajas

Soldadura continua de la carcasa: estanqueidad y durabilidad garantizadas.
Fijación de los filtros inmediata y sin herramientas (mecanismo con varias posiciones a ± 3 mm).
Sistema de fijación universal en paneles tipo sándwich para facilitar el montaje.
Dos grosores de filtro, 66/68 y 110 mm, en la misma caja.
Prueba de estanqueidad individual en fábrica.
Gama completa de difusores para salas blancas.
Compatible con otros filtros del mercado.

No se ha encontrado ningún artículo.

DESCRIPCIÓN TÉCNICA

GAMA

1 versión Clean Box® 3:

Solución diseñada para adaptar dos filtros de espesores diferentes, 66/68 y 110 mm, ofreciendo así una evolución del rendimiento del filtro (caudales y pérdida de carga) sin sustituir la caja.

2 tipos de plenum:

PDC: conexión superior circular.
PLC: conexión lado circular.

6 modelos de plenum:

3,3, 3,6, FP, 6,6, 9,6 y 12,6.

Difusores adaptables disponibles:

TP: placa perforada.
TB: rotacional.
TO: placa de obturación.
MCPF: malla cuadrada portafiltros

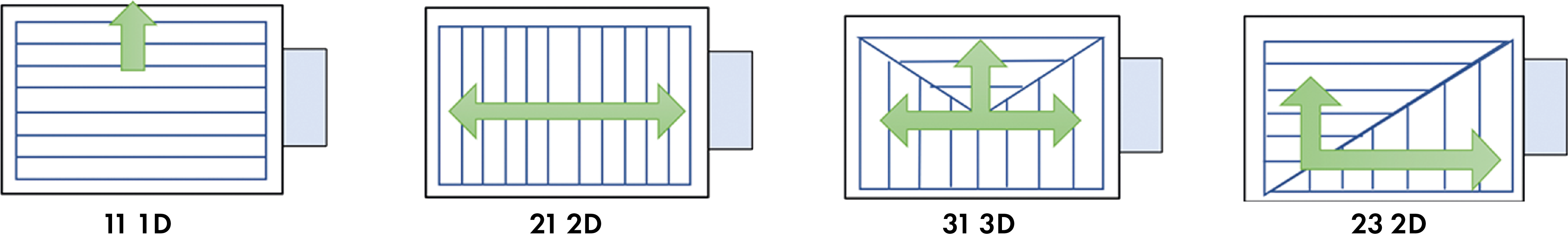

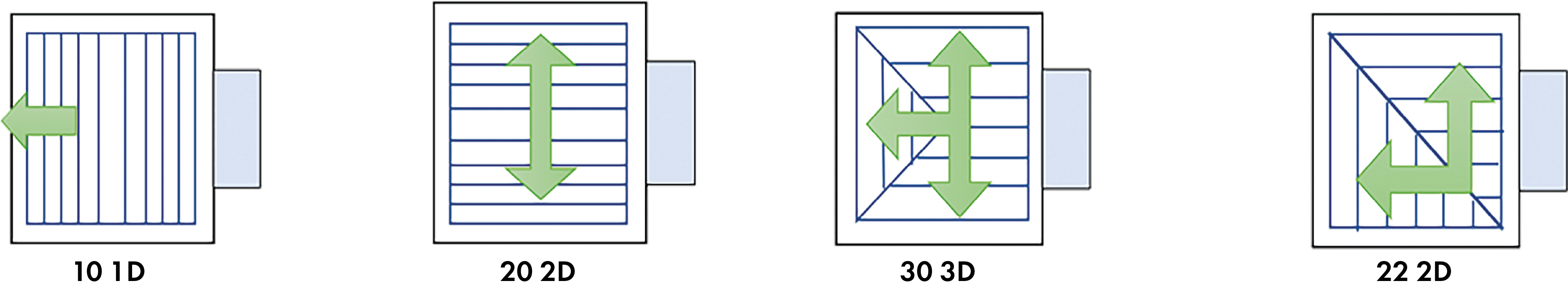

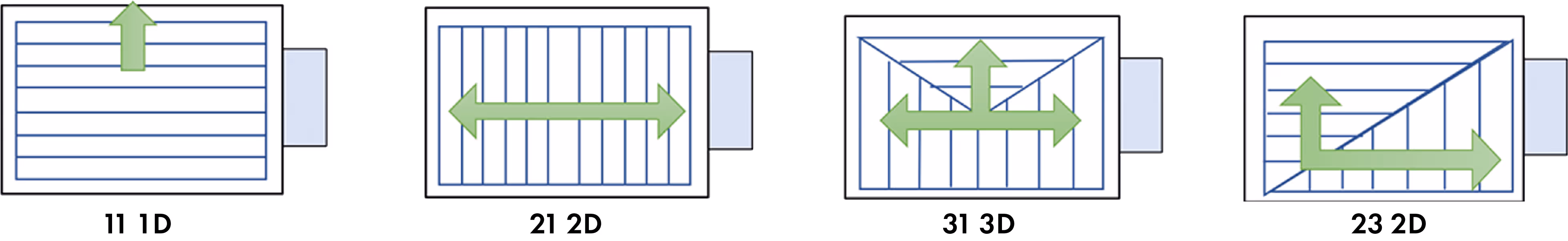

4D, 3D, 2D, 1D.

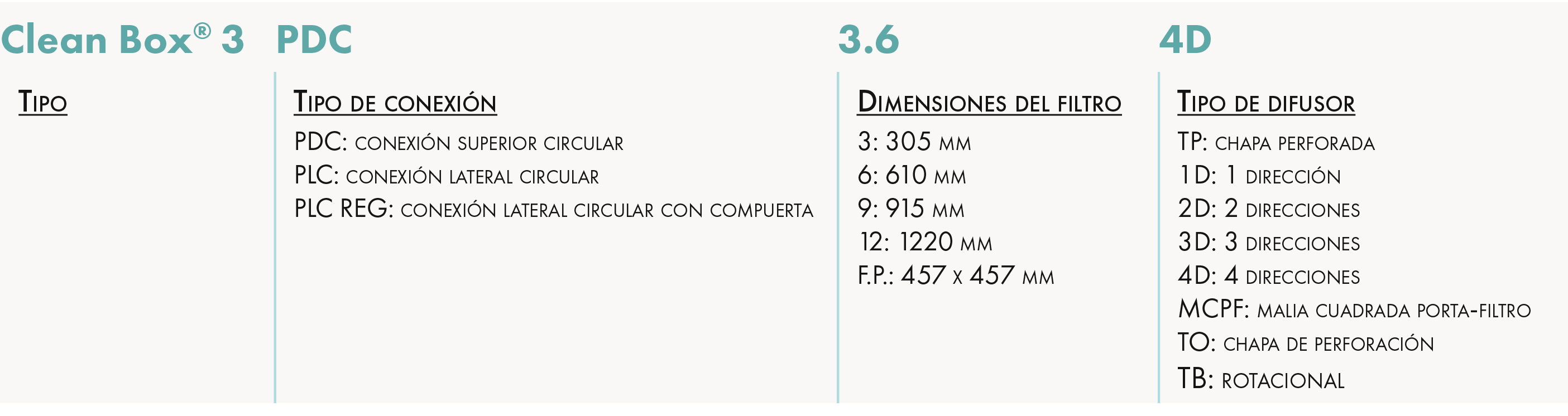

DENOMINACIÓN

APLICACIÓN / USO

Filtraje terminal en salas bancarias de riesgo, insuflación y retorno con flujo no unidireccional.
Caja de filtros adecuada para zonas clasificadas ISO 8 a ISO 6.
Solución diseñada para los requisitos de las industrias farmacéutica, agroalimentaria, química, espacial, entre otras.

CONSTRUCCIÓN / COMPOSICIÓN

Caja:

Cerramiento de chapa de acero, 15/10, pintado en blanco RAL 9010, soldadura continua.
Sistema de fijación universal para paneles tipo sándwich.
Plano de junta de una sola pieza en el centro para garantizar la total estanqueidad .
Fijación de los filtros sin herramientas mediante clips automáticos.
4 tomas de presión a 90° C, estanqueidad garantizada a través de tubo transparente de 6 mm de diámetro instalado en la montante justamente para medir la obstrucción del filtro desde la sala.
El sistema permite la inyección de aerosoles para las pruebas de integridad in situ.

Difusores:

Difusores en los bordes periféricos de la caja (acero pintado en blanco RAL 9010).
Rejilla MCPF y placa de obturación de apoyo con junta (acero pintado de blanco RAL 9010).
Filtros de impulsión:
Para las cajas X.X.66/110: FR EFI MPL y MPP (mini pliegue, H14 y U15).

Filtros de retorno:

1er nivel (a insertar en rejilla MCPF): ISO gravimétrico 70-75% (FR SPG - G4), ePM10 65% o ePM1 60% (FR MPC - M6 o F7).
2º nivel (a fijar en la caja): ePM1 60% (F9), E11 y H14.

OPCIONES

Cierre del difusor mediante un sistema Push Pull.
Posibilidad de conexión de 315 mm para los modelos 9.6 y 12.6.
Sistema de fijación para paneles sándwich.

EMBALAJE

Vendido por unidad.

DIMENSIONES

PRINCIPIO DE FUNCIONAMIENTO

Caja filtrante THE, especialmente diseñada para su uso en salas blancas de la industria farmacéutica.
La robustez y el sistema de cierre eficiente garantizan la elevada calidad exigida en salas estériles.
La integración de filtros de distintos grosores permite modificar los caudales de una instalación existente o reducir el consumo de energía integrando filtros más gruesos.

‍

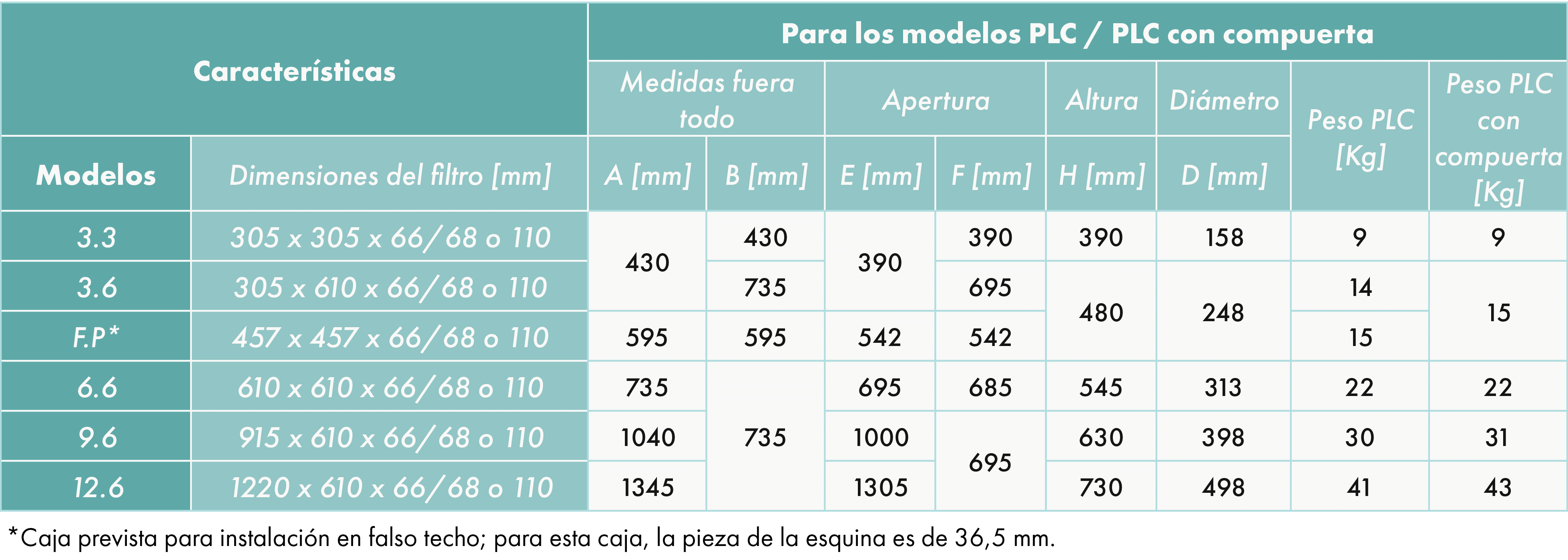

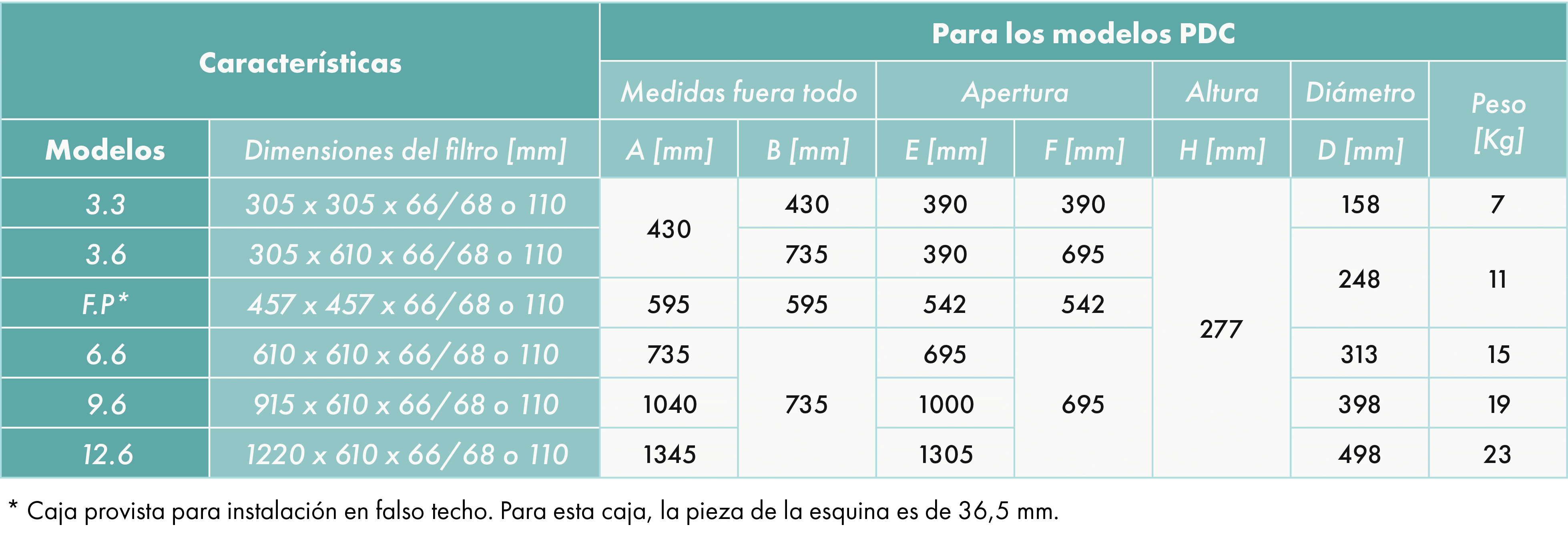

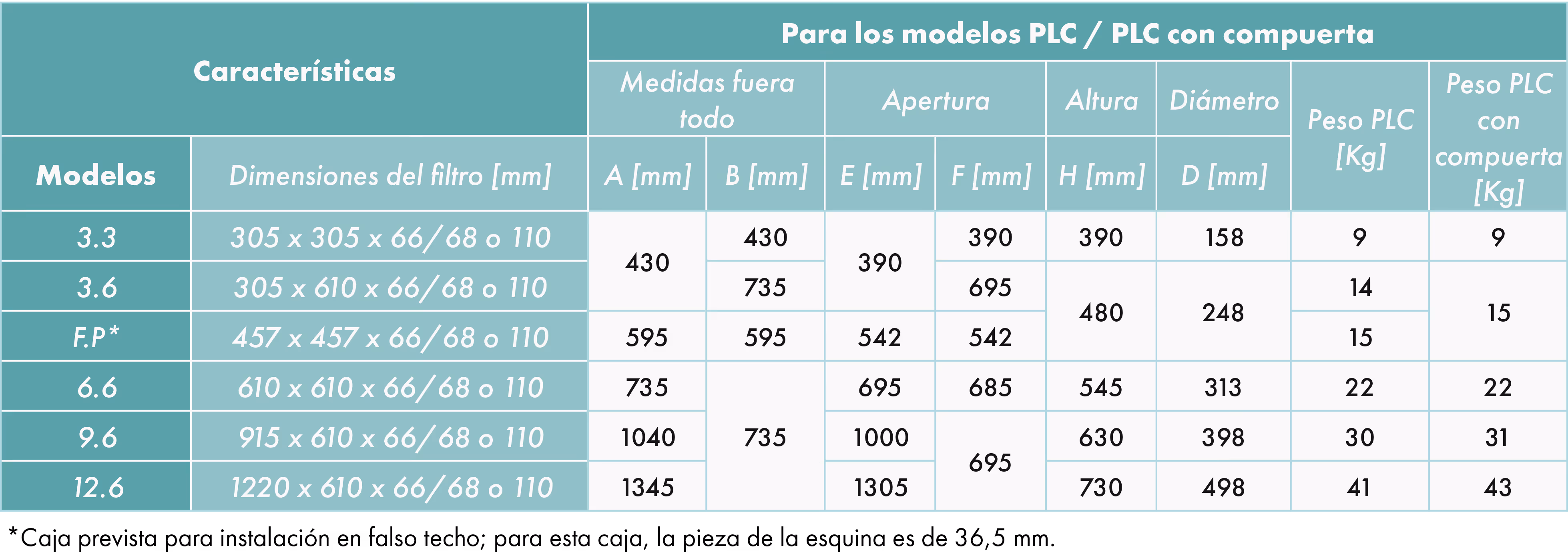

DIMENSIONES Y PESOS

Modelo CDP

‍

En el caso de un conexión en la parte superior de la caja:

Dimensiones de la abertura = dimensiones de la caja + conjunto de abertura x 2.
Se recomienda una separación de 10 mm en cada lado.

‍

Modelo PLC

‍

Modelo PLC con compuerta

‍

‍

En el caso de un conexión en la parte superior de la caja:

Dimensiones de la abertura = dimensiones de la caja + conjunto de abertura x 2.
Se recomienda una separación de 10 mm en cada lado.

SELECCIÓN

SELECCIÓN DE DIFUSORES

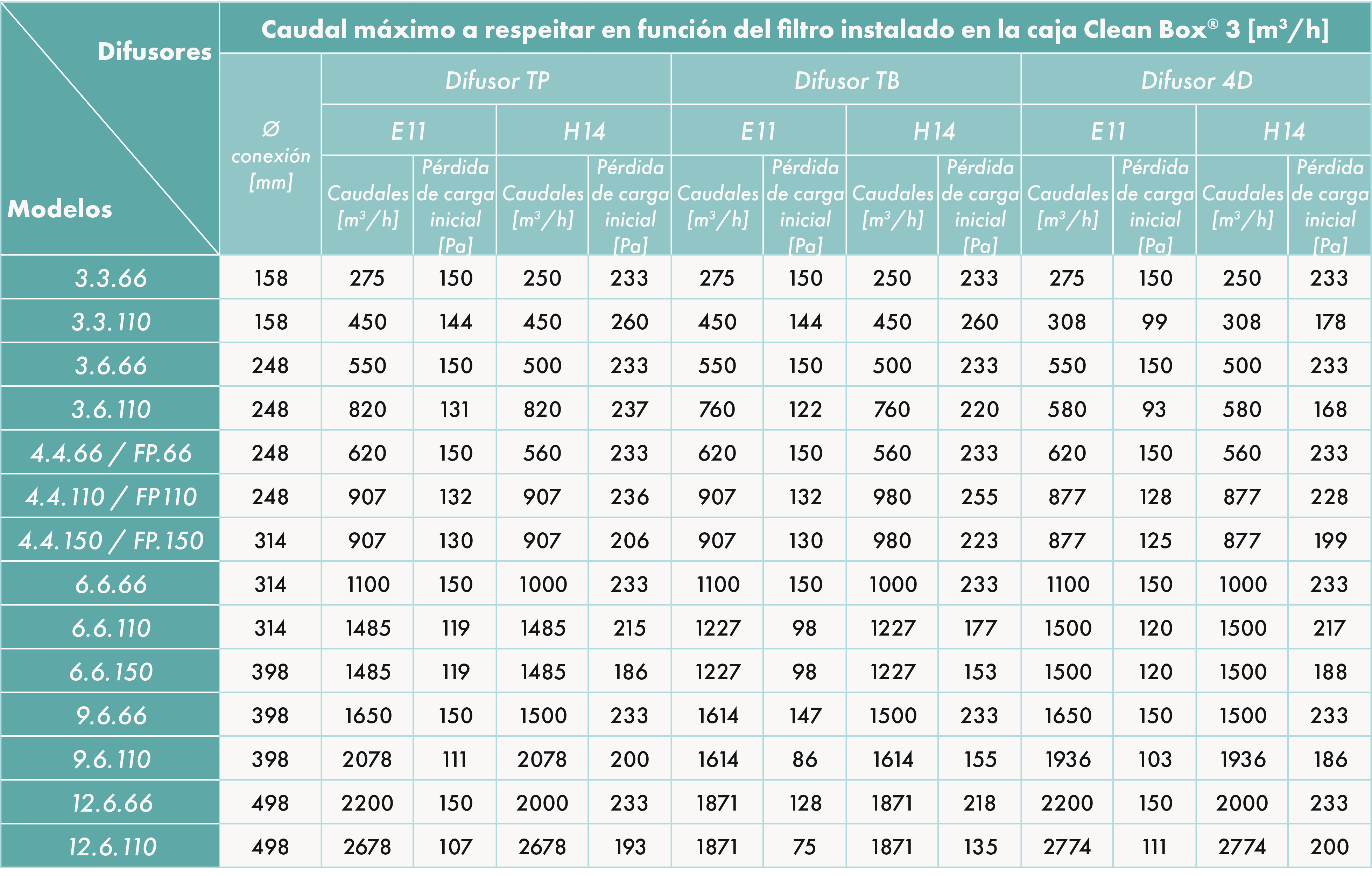

Selección de Clean Box® 3 insuflación o retorno:

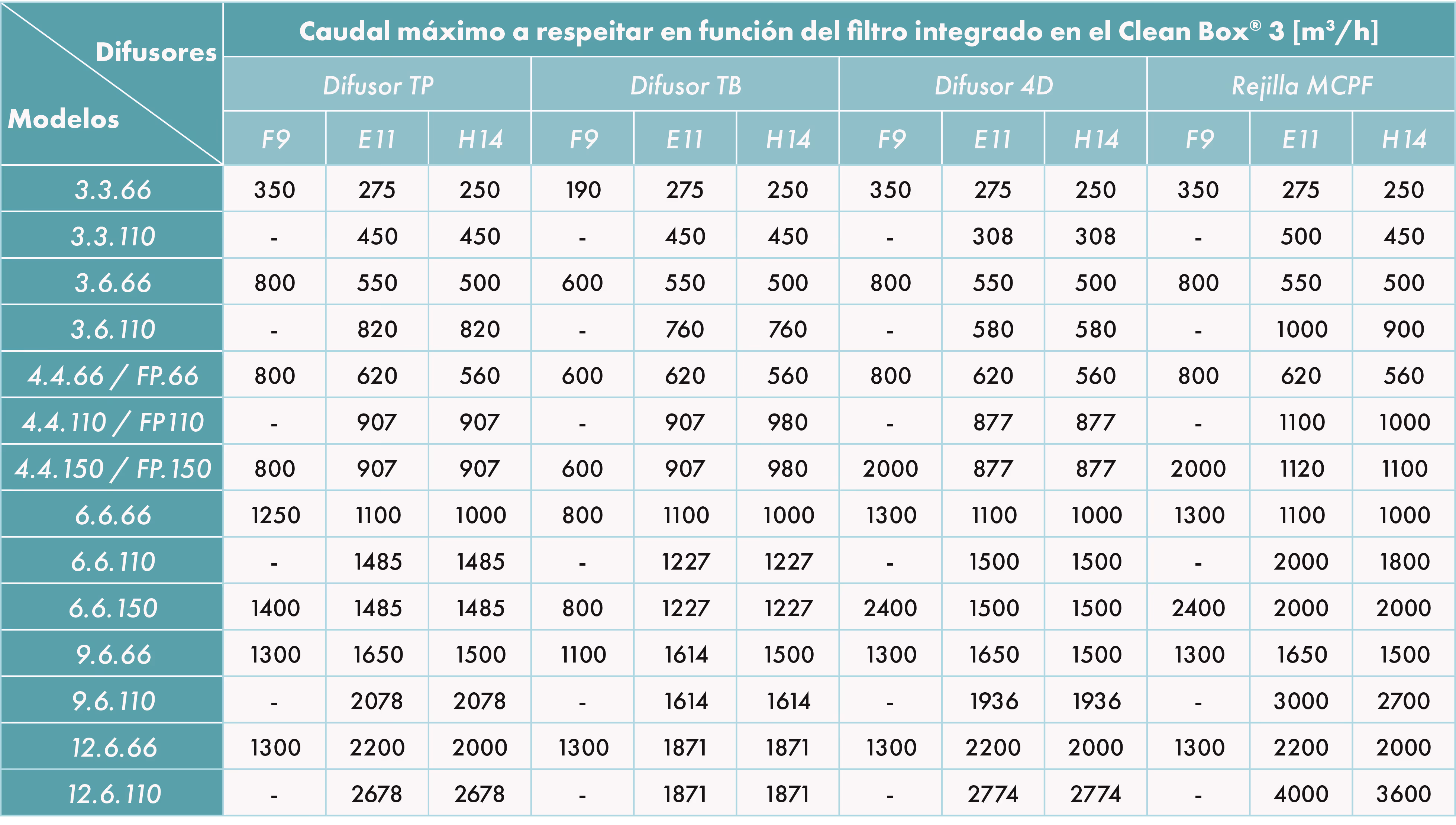

Los valores que figuran a continuación tienen en cuenta los límites de utilización de los filtros (caudal nominal de utilización) y del conjunto plenum+difusor (NR inferior a 40).
