Circé® 5
compuerta cortafuego circular con pérdida de carga reducida
circe 5
Ventajas
Certificado higiénico VDI 6022.
Presión de ensayo de 500 Pa según EN 1366-2.
Amplio rango de dimensiones.
Motorización con servomotor de 24 o 230 V o con sistema evolutivo.
Estanqueidad (EN 1751): clase C.
Pérdidas de carga y niveles de ruido reducidos.
Mecanismo completamente alejado del flujo de aire.
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
Dimensiones
- 14 modelos con diámetros de 100 a 800 mm.
Mecanismos
Térmico:
- Micro (DN 100 - 315)
- Evo A (DN 355-800)
Accionamiento a distancia (bobina):
- Evo T - con rearme manual
- Evo M - con rearme motorizado
Servomotor:
- S24 24 V con muelle de retorno
- S230 con muelle de retorno
Toda la gama está equipada con inicio y fin de carrera.
DESIGNACIÓN
APLICACIÓN/USO
- Restablece la continuidad del grado de resistencia al fuego al cruzar conductos en un muro o forjado en caso de incendio.
Resistencia al fuego

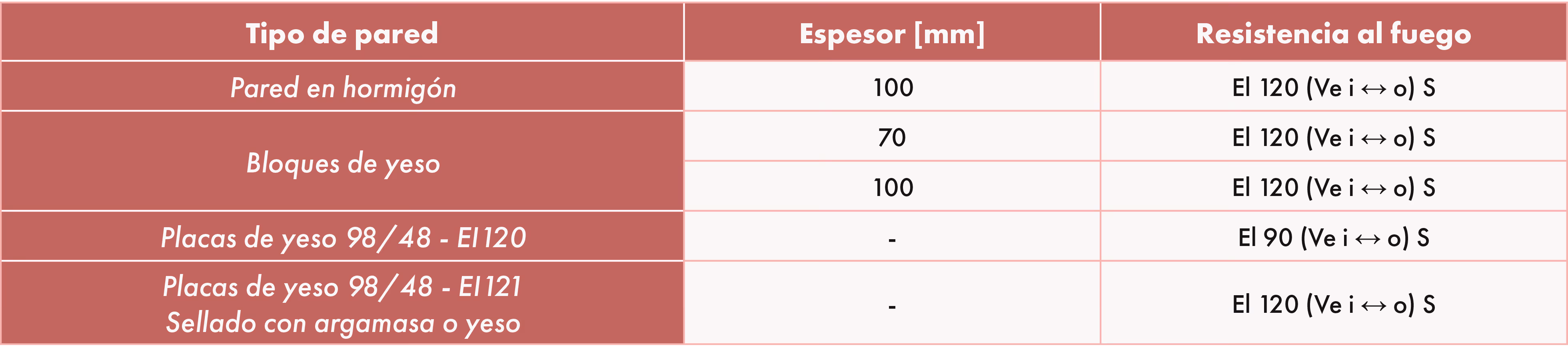

Montaje en pared

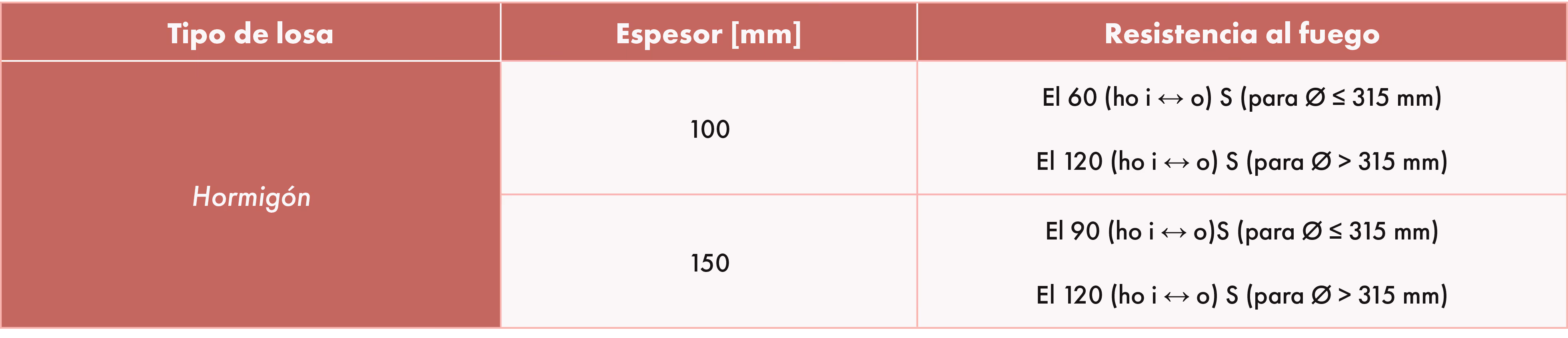

Montaje en forjado

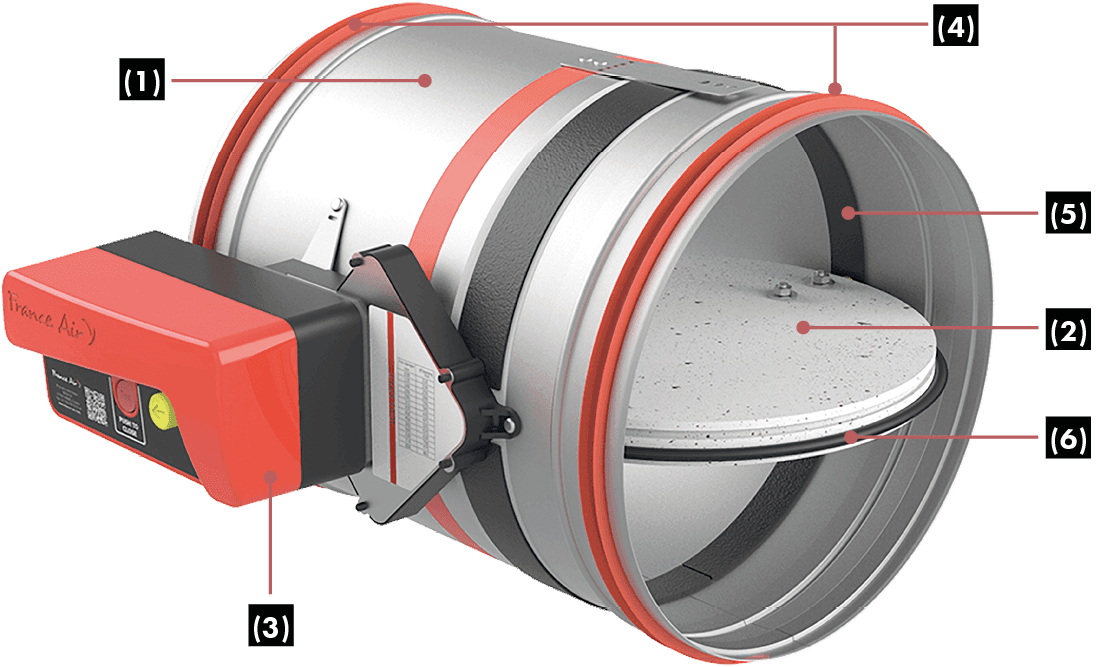

CONSTRUCCIÓN/COMPOSICIÓN
(3) - Actuador; (4) - Junta de estanqueidad de goma;
(5) - Junta intumescente; (6) - Junta de estanqueidad de la lama móvil.
OPCIONES
Construcción:
- Acero galvanizado, con recubrimiento térmico.
- Acero inoxidable
- Acero inoxidable, con revestimiento térmico.
ATEX:
Fusible térmico a 95º C
EMBALAJE
- Vendido por unidad.
DIMENSIONES

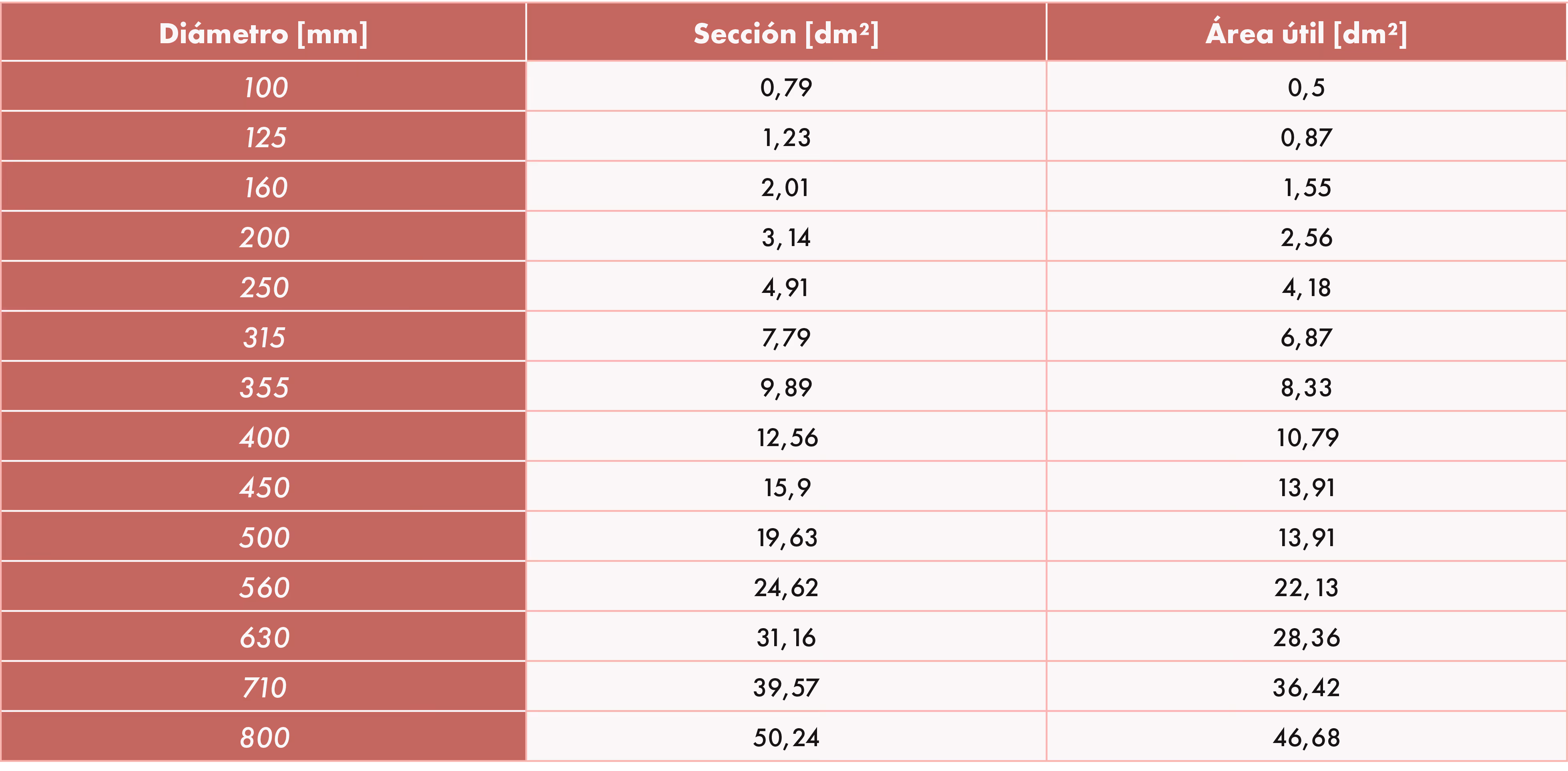

ÁREA ÚTIL DE PASO
CARACTERÍSTICAS TÉCNICAS
Construcción:
- Construcción en acero galvanizado con lama de material refractario.
Estanqueidad al aire:
- Clase C (EN 1751).
Orientación del mecanismo:
- El eje de la lama del registro cortafuegos Circé® 4 puede orientarse en cualquier posición, horizontal o vertical.
Sentido del fuego:
- El sentido del flujo de aire y el sentido del fuego son indiferentes.
Fusible térmico:
- Disparo automático a 70° C.
Bobina electromagnética de disparo:
- Tensión 24/48 Vcc (corriente continua).
- Cambio automático (24/48 V) sinswitchen la placa eléctrica.
- Consumo de 1,6 / 3,5 W (bobina a rotura / emisión).
Motor de rearme:
- Tensión 24/48 Vcc (corriente continua).
- Consumo 10 / 15 W ( 24 Vcc / 48Vcc)
Servomotor:
- S24: tensión 24 Vca o 24 Vcc (corriente continua o alterna).
- Consumo (apertura / standby):
- DN 100 - 315: 2,5/0,8 W
- DN 355 - 630: 4,0/1,4 W
- DN 710 - 800: 7,0/2,0 W
- S230: tensión 230 Vca (corriente alterna).
- Consumo (apertura / standby):
- DN 100 - 315: 3,5/1,1 W
- DN 355 - 630: 5,0/2,1 W
- DN 710 - 800: 8,5/3,0 W
DIMENSIONES
Modelos de 100 a 315 mm
Modelos de 355 a 800 mm
SELECCIÓN
CURVAS DE PÉRDIDA DE CARGA Y NIVELES ACÚSTICOS
Lama de 25 mm
Diámetro 100 - 315 mm
Lama de 40 mm
Diámetro 355 - 800 mm
Thank you! Your submission has been received!
Oops! Something went wrong while submitting the form.
Resultados
Perda de Carga (Pa)
Nível de Ruído - dB (A)
INSTALACIÓN
INSTALACIÓN DEL REGISTRO CIRCÉ® 5
- La instalación debe estar de acuerdo con el PV de las pruebas.
- Evite la obstrucción de la lama móbil por los conductos conectados.
- La clase de estanqueidad al aire se mantiene si la compuerta se instala de acuerdo con el manual de instalación.
- Temperatura de utilización: 60° C máximo.
- Solo para uso en interiores.

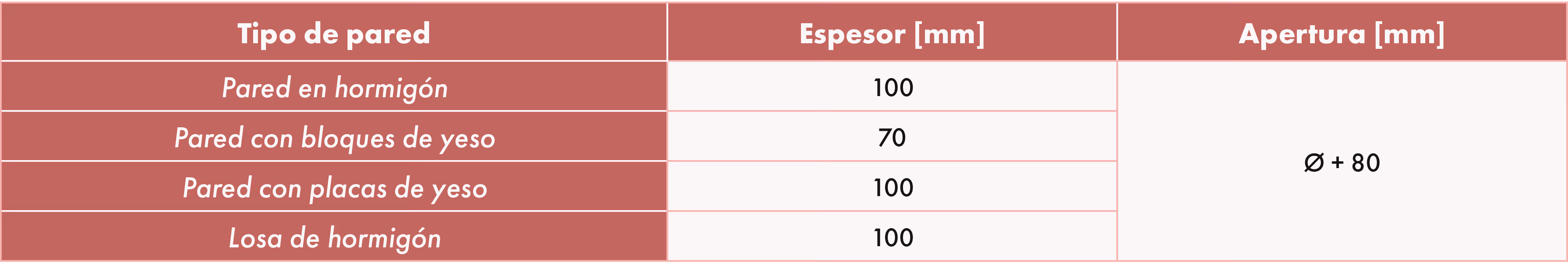

DISTANCIAS MÍNIMAS DE INSTALACIÓN
ACCESORIOS
Kit de bobinas
Kit motor de rearme
Kit de montaje de yeso circular
