Circé® 5
compuerta cortafuego circular con pérdida de carga reducida
Este es un texto dentro de un bloque div.
Ventajas
Certificado higiénico VDI 6022.
Presión de ensayo de 500 Pa según EN 1366-2.
Amplio rango de dimensiones.
Motorización con servomotor de 24 o 230 V o con sistema evolutivo.
Estanqueidad (EN 1751): clase C.
Pérdidas de carga y niveles de ruido reducidos.
Mecanismo completamente alejado del flujo de aire.
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
Dimensiones
- 14 modelos con diámetros de 100 a 800 mm.
Mecanismos
Térmico:
- Micro (DN 100 - 315)
- Evo A (DN 355-800)
Accionamiento a distancia (bobina):
- Evo T - con rearme manual
- Evo M - con rearme motorizado
Servomotor:
- S24 24 V con muelle de retorno
- S230 con muelle de retorno
Toda la gama está equipada con inicio y fin de carrera.

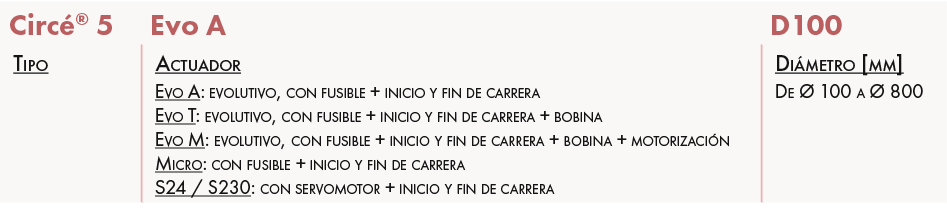

DESIGNACIÓN
APLICACIÓN/USO
- Restablece la continuidad del grado de resistencia al fuego al cruzar conductos en un muro o forjado en caso de incendio.

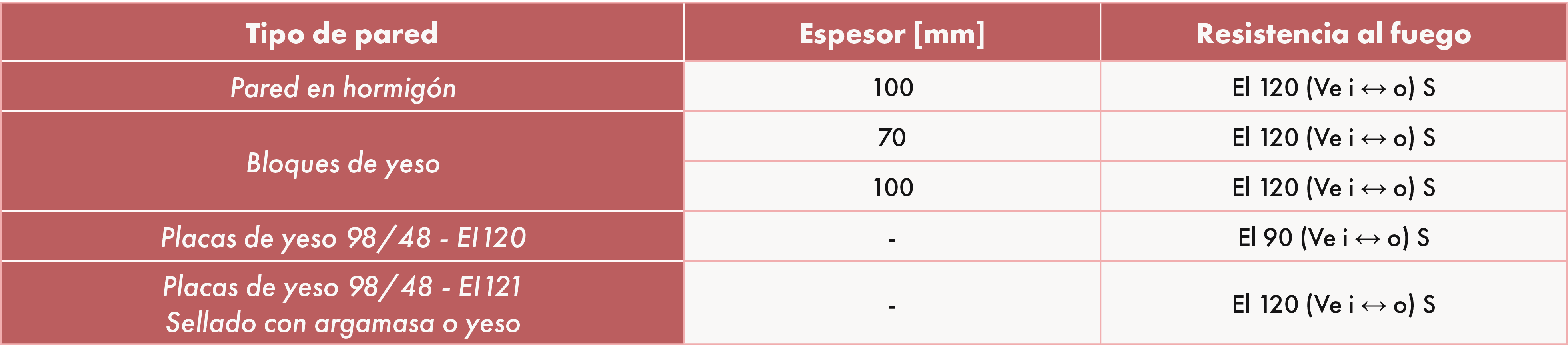

Resistencia al fuego
Montaje en pared
Montaje en forjado

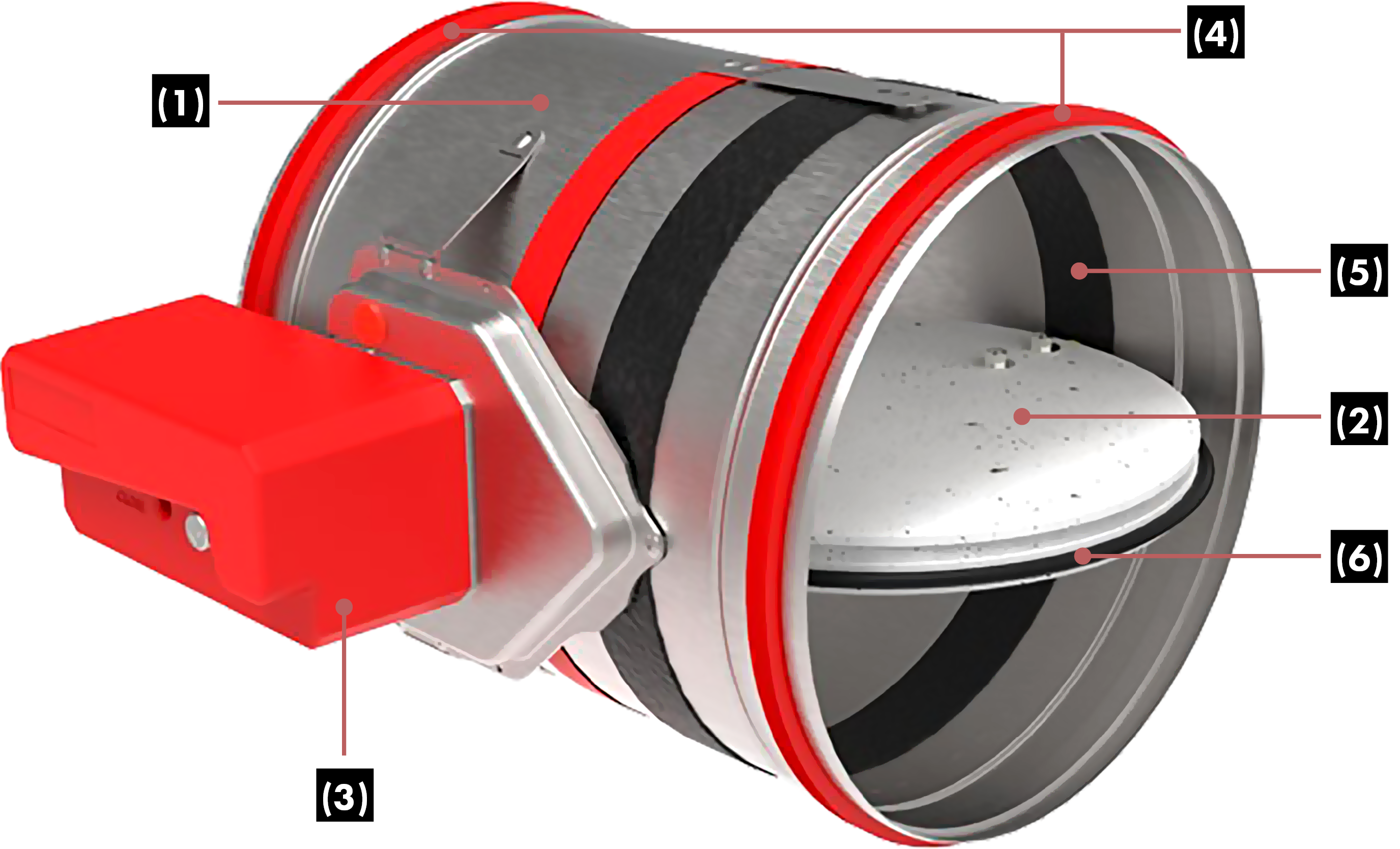

CONSTRUCCIÓN/COMPOSICIÓN
(2) - Lama móvil en material refractario
(3) -Actuador
(4) - Junta de estanqueidad en goma
(5) - Junta intumescente
(6) - Junta de estanqueidad de la lama móvil
OPCIONES
Construcción:
- Acero galvanizado, con recubrimiento térmico.
- Acero inoxidable
- Acero inoxidable, con revestimiento térmico.
ATEX:
Fusible térmico a 95º C
EMBALAJE
- Vendido por unidad.
DIMENSIONES
ÁREA ÚTIL DE PASO Y SECCIÓN
CARACTERÍSTICAS TÉCNICAS
Construcción:
- Construcción en acero galvanizado con lama en material refractario.
Estanqueidad en el aire:
- Clase C (EN 1751).
Orientación del mecanismo:
- El eje de la lama de la compuerta cortafuegos Circé® 5 puede orientarse en cualquier posición, horizontal overtical.
Sentido del fuego:
- La dirección del flujo de aire y la dirección del fuego son indiferentes.
Fusible térmico:
- Encendido automático a 70 °C
Bobina electromagnética de disparo:
- Tensión 24/48 Vdc (corriente continua).
- Conversión automática (24/48 V) sin interruptor en el cuadro eléctrico.
- Consumo de 1,6/3,5 W (bobina a la rotura/emisión).
Motor de Rearme:
- Tensión 24/48 Vdc (corriente continua).
- Consumo 10/15 W (24 Vcc /48 Vcc)
Servomotor:
- S24: tensión 24 Vac o 24 Vdc (corriente continua o alterna).
- Consumo (abierto/en espera):
- DN 100 - 315:2,5 /0,8 W
- DN 355 - 630:4,0 /1,4 W
- DN 710 - 800:7,0 /2,0 W
- S230: tensión 230Vac (corriente alterna).
- Consumo (abierto/en espera):
- DN 100 - 315:3,5 /1,1 W
- DN 355 - 630:5,0 /2,1 W
- DN 710 - 800:8,5 /3,0 W
DIMENSIONES
Modelos de 100 a 315 mm
Modelos de 355 a 800 mm
SELECCIÓN
CURVAS DE PÉRDIDA DE CARGA Y NIVELES DE ACÚSTICOS
Diámetro 100 - 315 mm
Diámetro 355 - 800 mm
INSTALACIÓN
INSTALACIÓN DEL REGISTRO CIRCÉ® 5
- La instalación debe estar de acuerdo con el PV de las pruebas.
- Evite la obstrucción de la lama móbil por los conductos conectados.
- La clase de estanqueidad al aire se mantiene si la compuerta se instala de acuerdo con el manual de instalación.
- Temperatura de utilización: 60° C máximo.
- Solo para uso en interiores.

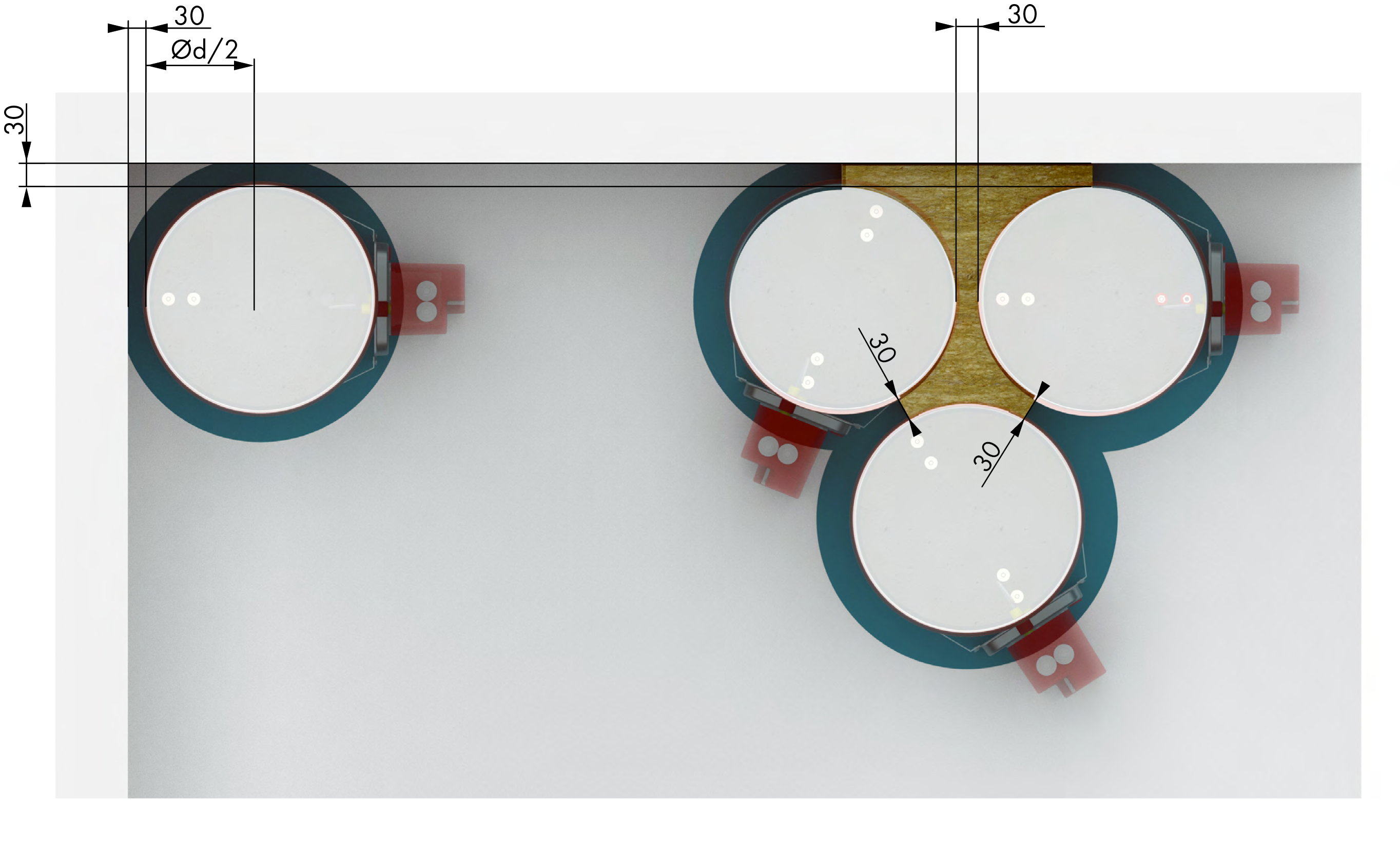

DISTANCIAS MÍNIMAS DE INSTALACIÓN
ACCESORIOS
Kit de bobinas
Kit motor de rearme
Kit de montaje de yeso circular
