Caja THE
caja de filtro de alto flujo para filtros de muy alta eficiencia E10/H14 (HEPA)
Ventajas
Estanqueidad probada en laboratorio: L1 de acuerdo con la norma
EN 1886.
Penetración local en el plano de la articulación inferior al 0,01%.
Colocación del filtro sencilla y eficaz, sin necesidad de herramientas.
Permite el tratamiento de áreas con diferentes clases de riesgo desde la misma unidad de tratamiento de aire.
DESCRIPCIÓN TÉCNICA
GAMA
- 1 o 2 niveles de filtros.
- Filtración de muy alta eficiencia, alta eficiencia o carbón activado.
- Celdas filtrantes de tamaño 150 mm y 292 mm.
- Caudales máximos de 12000 m³/h (filtración de muy alta eficiencia y eficiencia) o 8400 m³/h (filtración de carbón activo).
- Permite el montaje en serie con la caja L, XL y XXL.

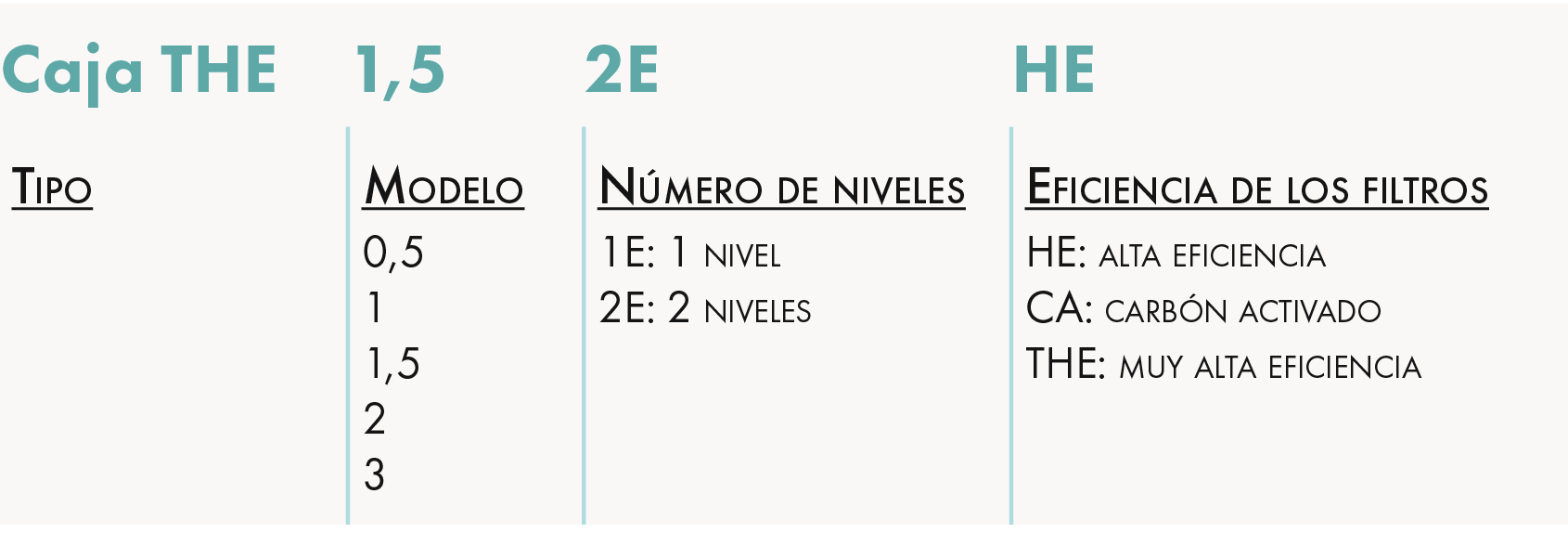

DESIGNACIÓN
APLICACIÓN/USO
- Protección de filtros absolutos en la difusión terminal.
- Inflado y extracción de aire no tóxico en salas limpias y quirófanos.
- Solución indicada para las industrias farmacéutica, electrónica, mecánica, entre otras, así como para hospitales y laboratorios.
CONSTRUCCIÓN/COMPOSICIÓN
- Caja de acero galvanizado (15/10° de espesor).
- Anillos de conexión aguas arriba y aguas abajo de la caja, de 40 mm de grosor en toda la periferia.
- Orificio para fijación a la tubería con Ø 8 mm.
- Puertas de acceso a los filtros equipadas con cierres de rosca de baquelita.
- Manómetros para medir la obstrucción de los filtros con Ø 7 mm.
OPCIONES
- Construcción en acero pintado lacado en epoxi.
- Construcción de acero inoxidable.
- Posibilidad de montaje de la batería mediante conexiones cuadradas o circulares y kits de fijación.
EMBALAJE
- Se vende por unidad.

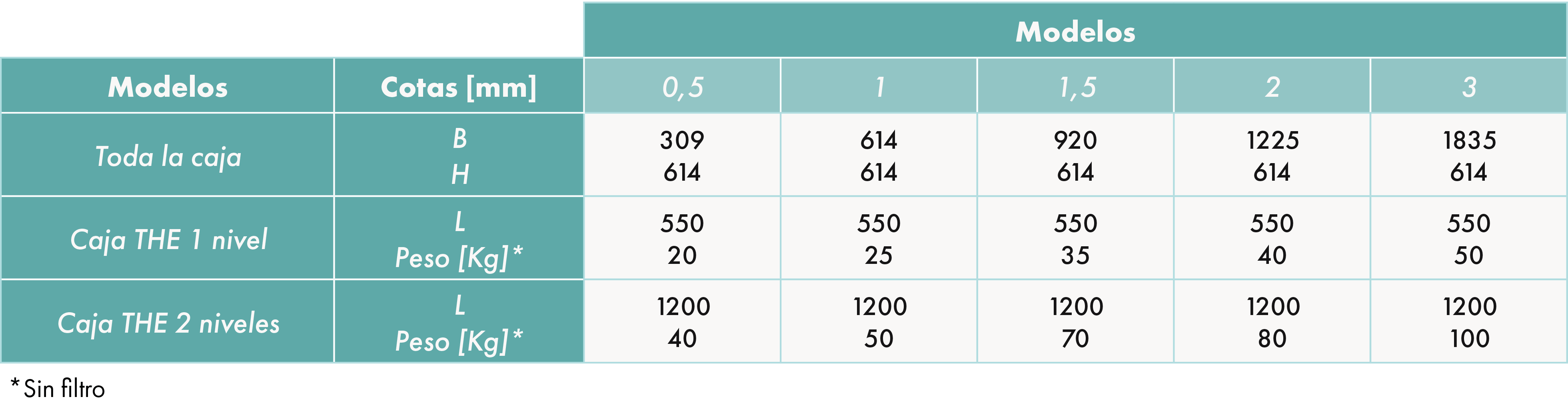

DIMENSIONES
CLASIFICACIÓN EN
- Clasificación EN ISO 14644-1.

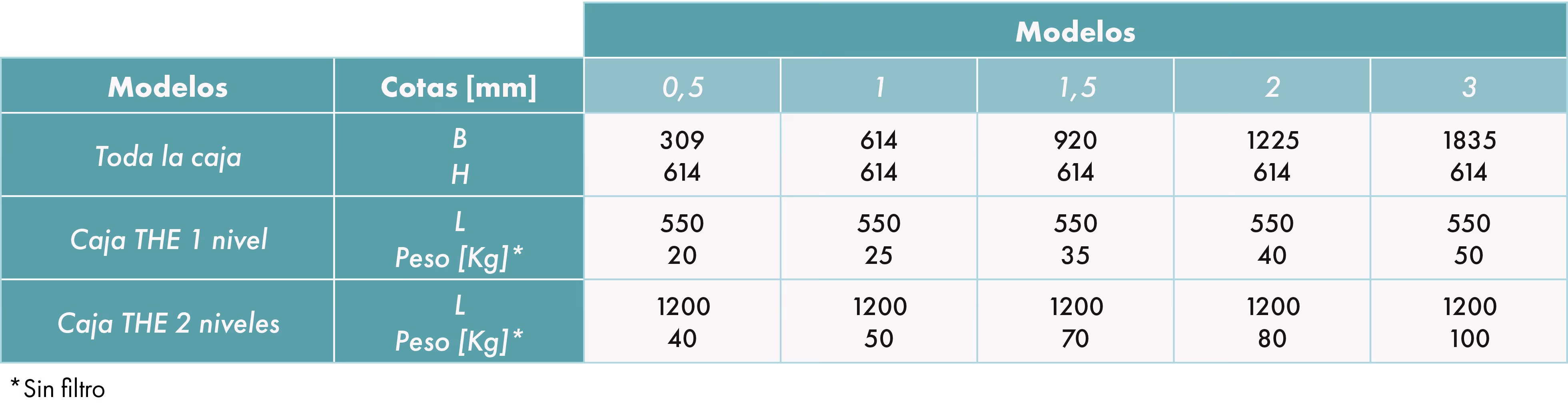

DIMENSIONES
LÍMITES DE USO
- Si los ambientes filtrados son una fuente de contaminación dañina (nuclear, microbiológica, altamente tóxica, etc.), utilice la caja de seguridad Bolsa entrada - bolsa salida Secur'Air®.
CARACTERÍSTICAS TÉCNICAS

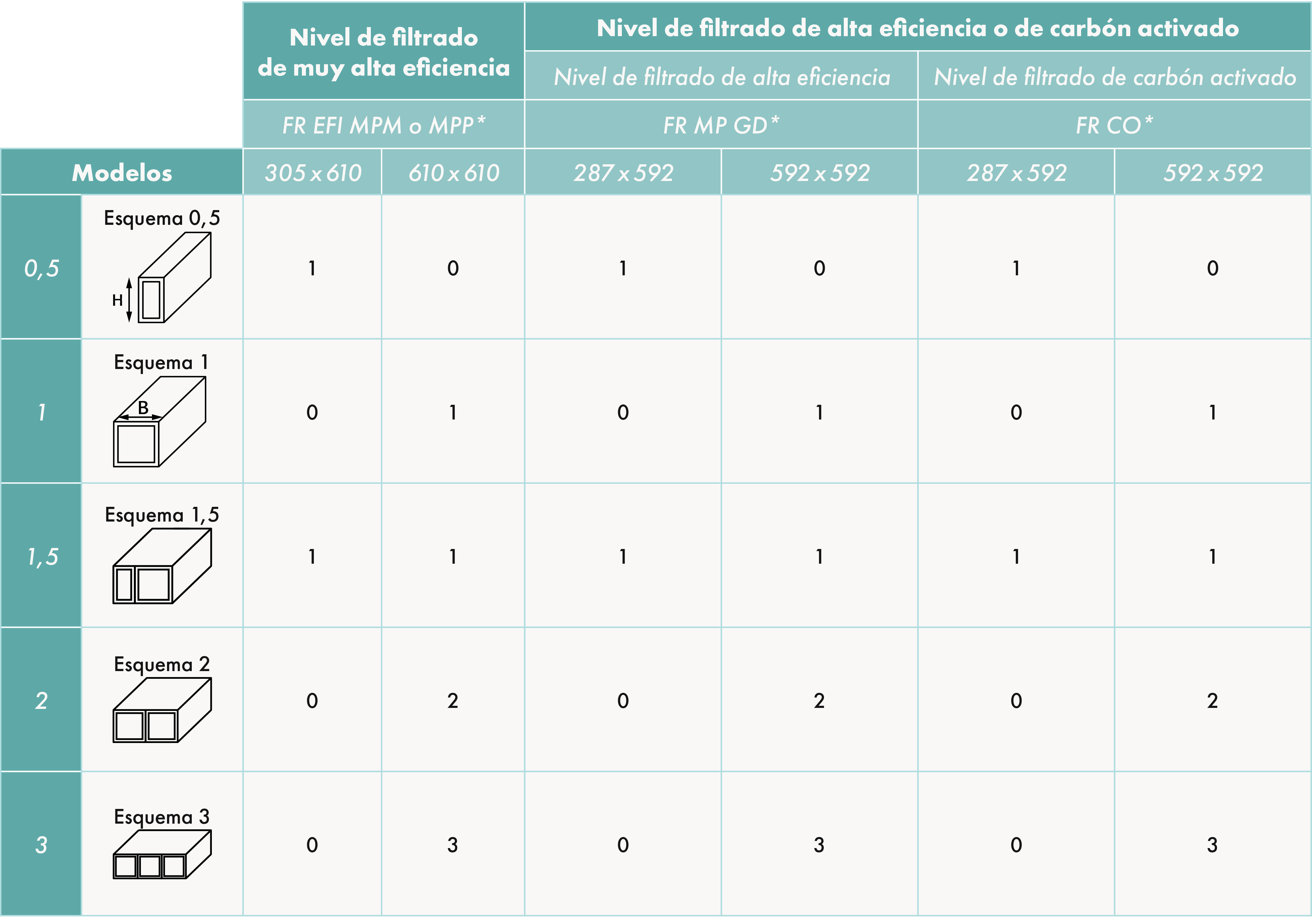

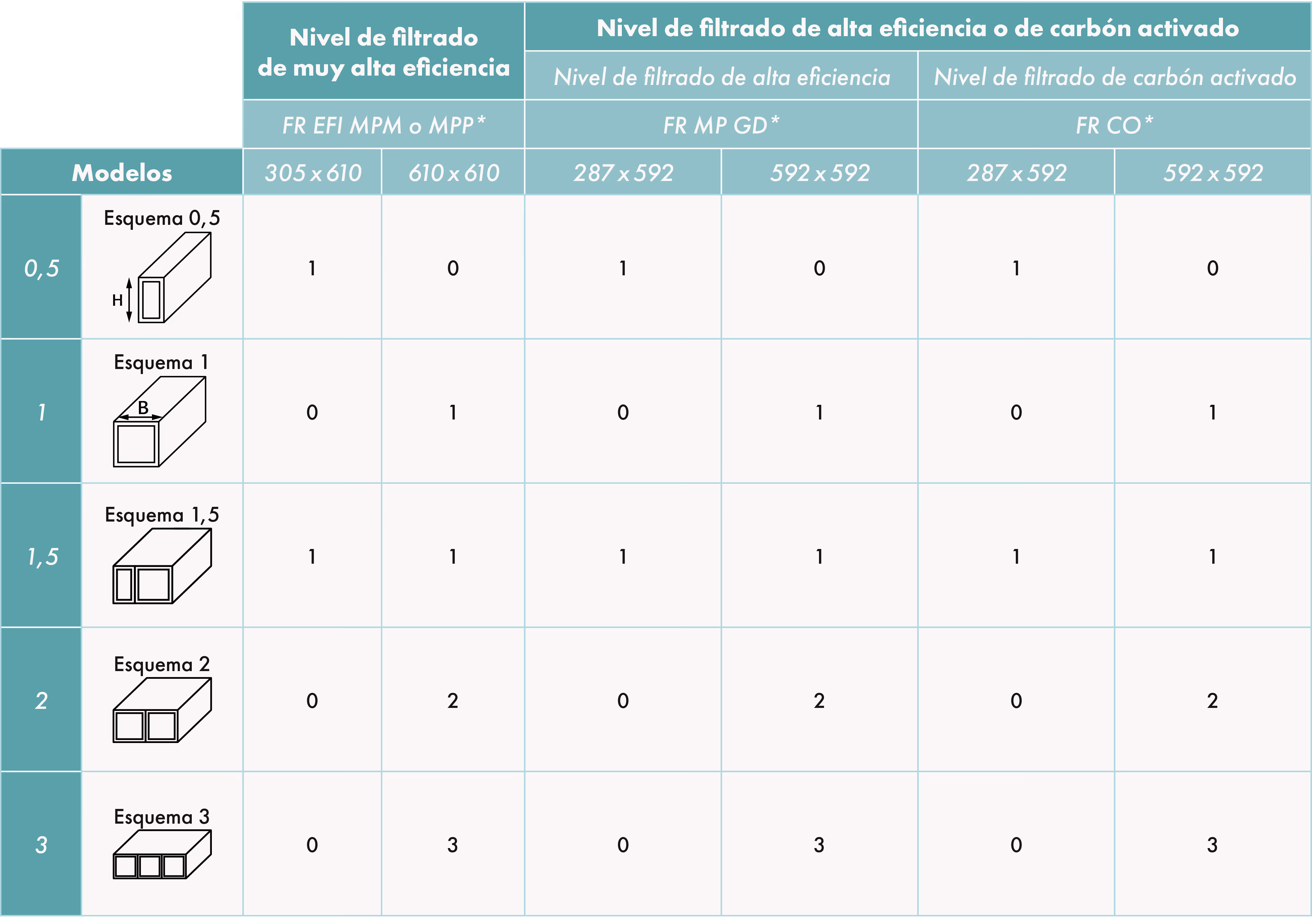

Dimensiones de los filtros a montar por caja
PRINCIPIO DE FUNCIONAMIENTO
- La caja ha sido especialmente diseñada para aplicaciones en salas limpias industriales u hospitalarias. Esta solución integra filtros de muy alta eficiencia (THE) asociados (o no) a filtros de alta eficiencia (HE) o filtros moleculares para el tratamiento de gases (carbón activado).
LA caja con 1 nivel de filtración: filtro de muy alta eficiencia
LA caja con 2 niveles de filtración - HE: filtros de alta eficiencia + filtros de muy alta eficiencia
LA caja con 2 niveles de filtración - AC: filtros de muy alta eficiencia+filtro de carbón activado
SELECCIÓN

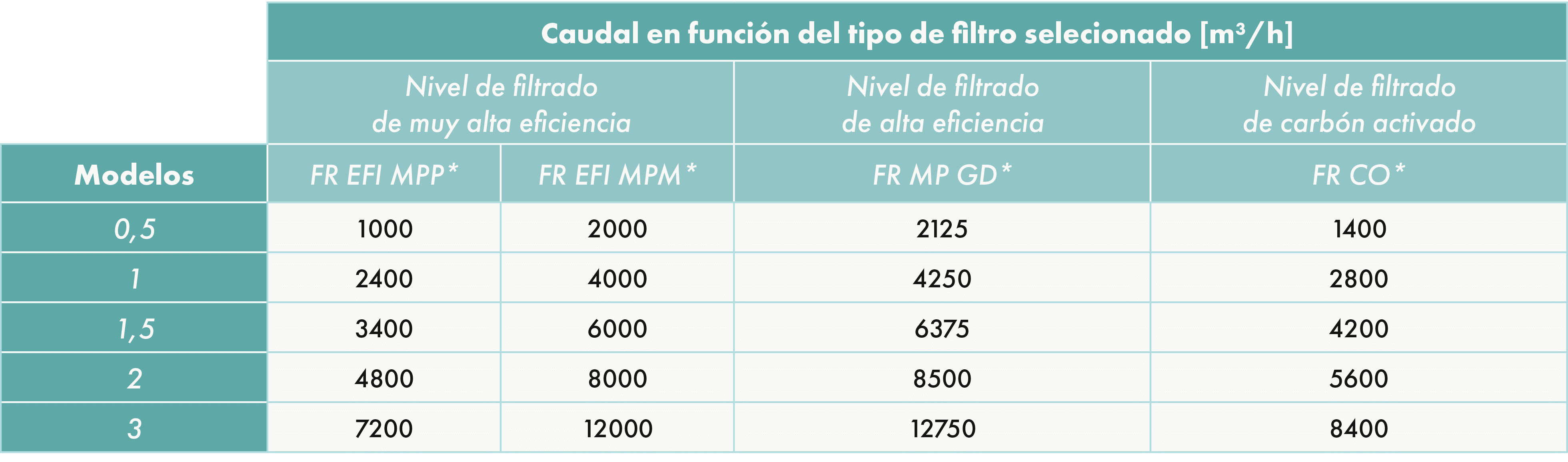

TABLA DE SELECCIÓN PARA UN NIVEL DE FILTRADO
INSTALACIÓN
INSTALACIÓN DE LA CAJA®
- Montaje de filtros: en raíles.
- Montaje del filtro: mediante sistema de levas montado originalmente, sin herramientas.
- Acceso: a través de la puerta de acceso con cierre mediante cerraduras ergonómicas.
ACCESORIOS
FR EFI MPP
Filtros de muy alta eficiencia: E11, H13, H14.
Homogeneidad de las velocidades del aire en la salida del filtro.
Consulta AQUÍconsulte la ficha del producto para obtener más información.
PARA EFI MPM
Filtro de muy alta eficiencia: E11, H13, H14.
Indicado para flujos de aire elevados.
Gran capacidad de retención: mayor durabilidad.
Empuñadura estándar para facilitar la extracción.
<spanclass=» text-note» >Consulte AQUÍconsulte la ficha del producto para obtener más información</span>.
FR CO
Filtro de carbón activo.
Alta capacidad de adsorción.
Consulta AQUÍconsulte la ficha del producto para obtener más información.
FR MP GD
Filtro de alta eficiencia: (ePM1) 60% (F7) o 85% (F9).
Indicado para flujos de aire elevados.
Consulta AQUÍconsulte la ficha del producto para obtener más información.
PST 12
Kit de manómetro/interruptor de presión digital para medición y control.
Consulta AQUÍconsulte la ficha del producto para obtener más información.
