Ventajas

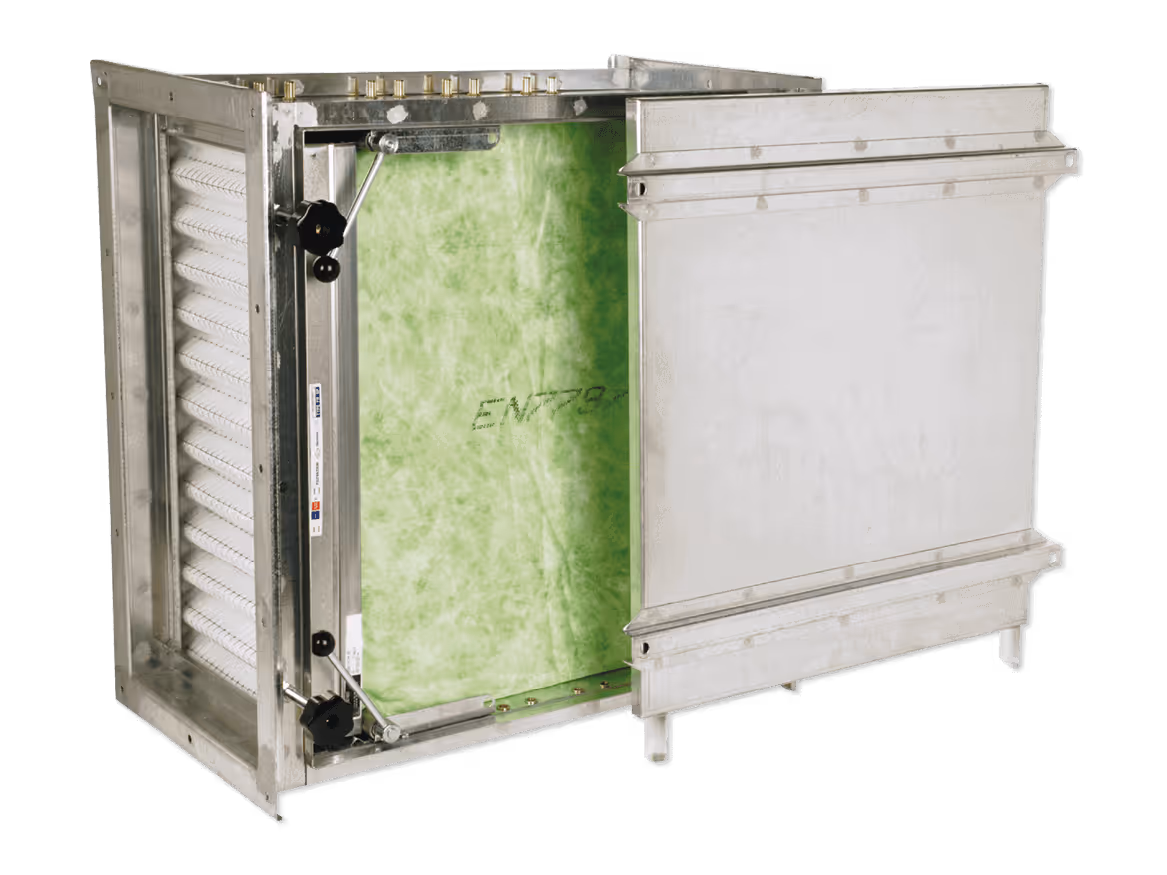

Caja robusta y compacta.
Varias posibilidades de filtraje.
Montaje y fijación de los filtros sencilla y rápida mediante mecanismo giratorio.
Gama
- 3 versiones de cajas: L / XL / XXL, en referencia a su longitud.
- Cada tipo de caja tiene 5 modelos: 0,5 / 1 / 1,5 / 2 / 3, en referencia a su área de filtraje.
- De 1 a 3 niveles de filtraje posibles: Medio (ME), Alto (HE) o Carbón activado (CA).
Denominación
Aplicación / Utilización
- Montaje en conducto de todo tipo de filtros: bolsas, diedros, compactos, entre otros.
- Aplicación de Calidad del Aire Interior: Filtraje Media (ME) Alta (HE), hasta ePM1 85% (F9); filtraje carbón activado (CA).
- Aplicación en salas blancas y ambiente controlado: prefiltraje.
- Aplicación en filtraje de gases: compatible con la solución Airstop C.O.V. ( unidad de filtraje para absorción molecular C.O.V., consulte la ficha del producto correspondiente para más información).
Construcción / Composición
- Caja de chapa de acero galvanizado (espesor 10/10e).
- Marcos de conexión por delante y por detrás de la carcasa, de 40 mm de grosor en todo el perímetro, con orificio de Ø 8 mm para fijación a conducto.
- Puerta de acceso a los filtros con asas de baquelita (1 puerta para las cajas L y XL, 2 puertas para las XXL).
- Toma de presión para medir el nivel de obstrucción de los filtros (Ø 7 mm).
Sistema de montaje y fijación de filtros:
- Los filtros se instalan mediante el mecanismo móbil que hace girar 2 barras de apoyo contra el marco.
- Los sistemas de ajuste completos (mecanismo de barra de apoyo) deben posicionarse en varios puntos de inserción durante la instalación, en función del grosor del filtro que se vaya a montar (diagrama de posicionamiento suministrado con la caja).
- Una barra central permite ajustar la posición del filtro en la caja (útil para los filtros cuyas dimensiones son inferiores en más de 10 mm a las dimensiones interiores de la caja).
Opciones
- Construido en acero inoxidable o en acero pintado a petición.
- Montaje externo: visera y cubierta para la lluvia.
- Piezas de conexión a conducto circular.
- Montaje de las cajas en batería.
- Versión ATEX: versiones disponibles para las versiones L y XL.
Conexión equipotencial a tierra de los elementos de la caja.
Para más información, consulte la ficha del producto Filtraje ATEX.
Embalaje
- Vendido por unidad.
- Los filtros deben pedirse por separado.
CLASIFICACIÓN ES
- Clasificación EN 1886 de acuerdo con la Directiva de Productos de Construcción 89/106/CE.

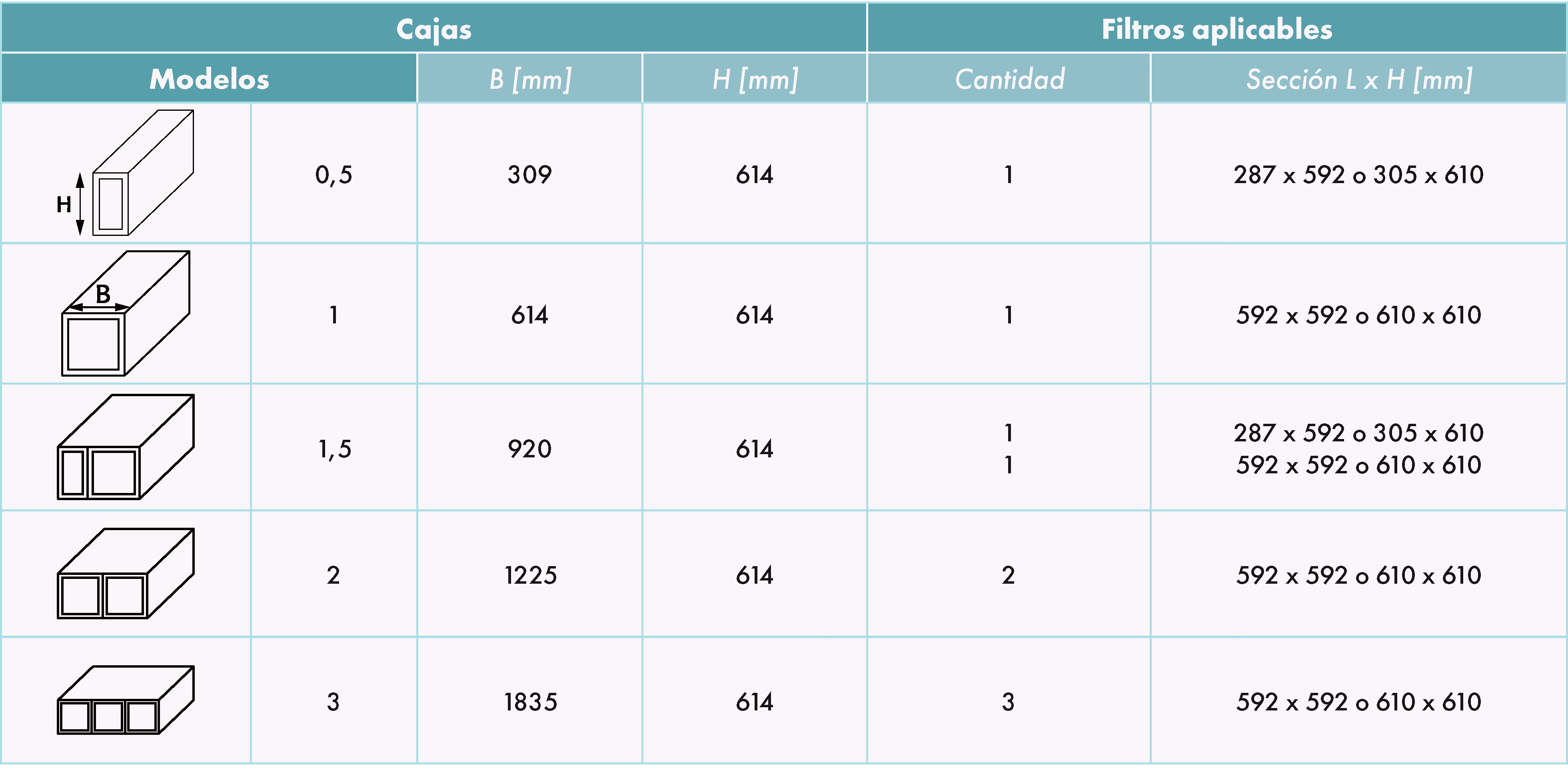

DIMENSIONES Y DIMENSIONES DE LOS FILTROS
Caja del filtro L o XL
Caja de filtros XXL
CARACTERÍSTICAS CUADRO L
Dos configuraciones posibles de filtraje :
- 1 nivel: para filtros de bolsas o diedros (con borde de 24 mm) o multidiedros compactos (197, 292 ó 397 mm de profundidad - HE y CA).
- 2 niveles: montaje en serie de filtros de 48 mm de grosor (ME y HE) y de filtros con marco de 24 mm (bolsas o diedros en HE o CA).

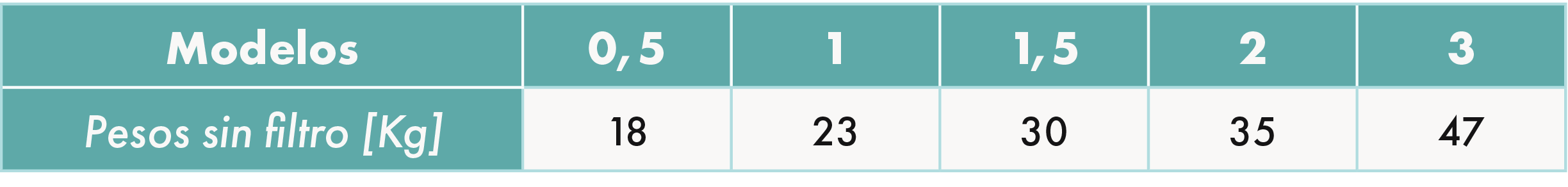

Pesas
CARACTERÍSTICAS CAJA XL
Dos configuraciones posibles de filtraje :
- 2 niveles: montaje en serie de filtros de 48 mm de espesor (ME o HE) y filtros compactos multidiedros (197, 292 o 397 mm de profundidad en HE o CA).
- 3 niveles: montaje en serie de filtros de 48 mm de espesor (ME o HE), filtros con marco de 24 mm (diedros en HE o CA ) y filtros multidiedros compactos (197, 292 o 397 mm de profundidad en HE o CA).

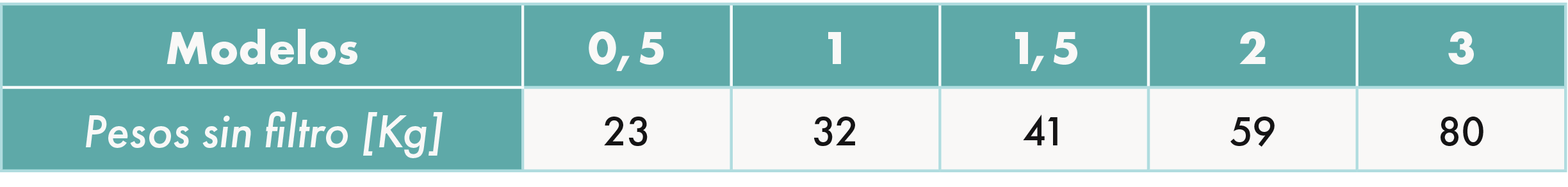

Pesas
CARACTERÍSTICAS CAJA XXL
Sólo es posible una configuración de filtraje:
- 3 niveles: montaje en serie de filtros de 48 mm de espesor (ME o HE), filtros con reborde de 24 mm (bolsas en HE) y filtros compactos multidiedros (197, 292 o 397 mm de profundidad en HE o CA).
Pesas
CAJA L

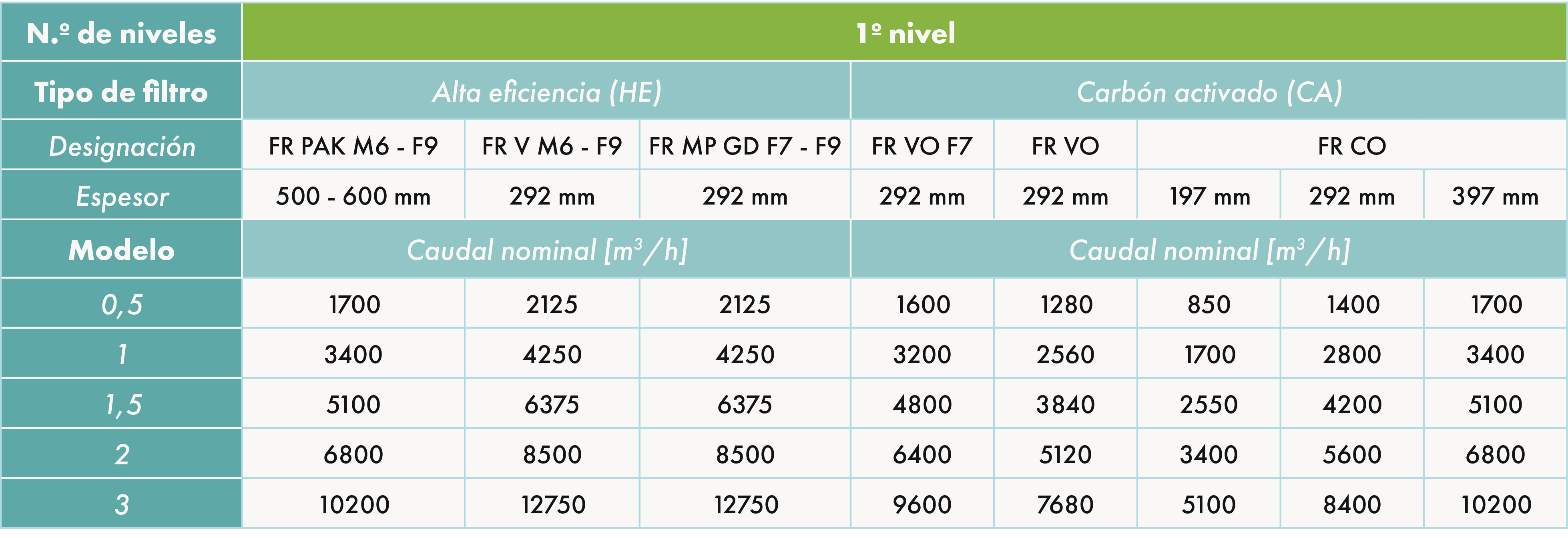

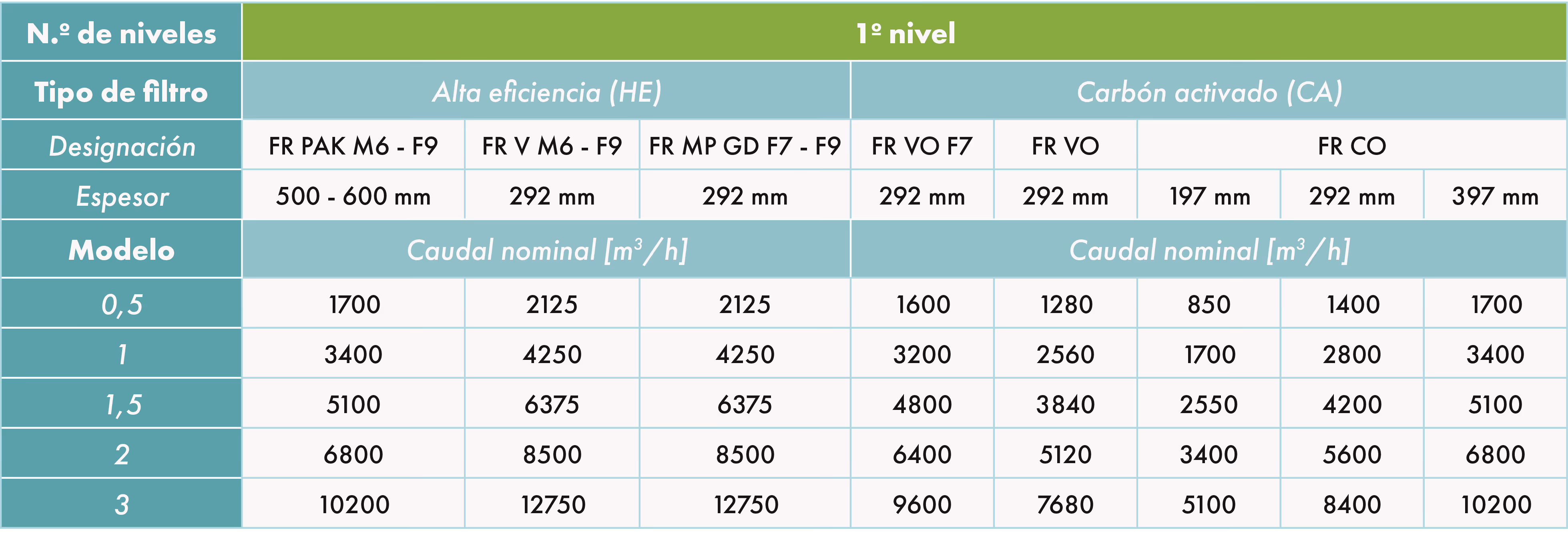

Configuración 1 filtro

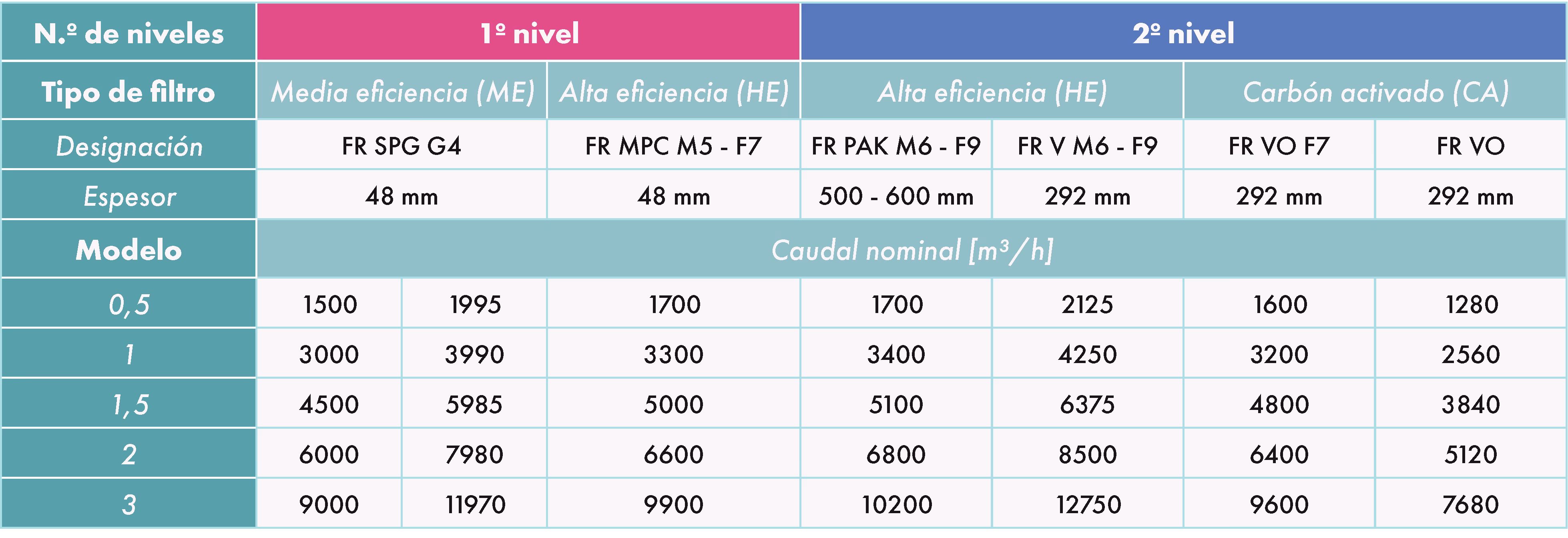

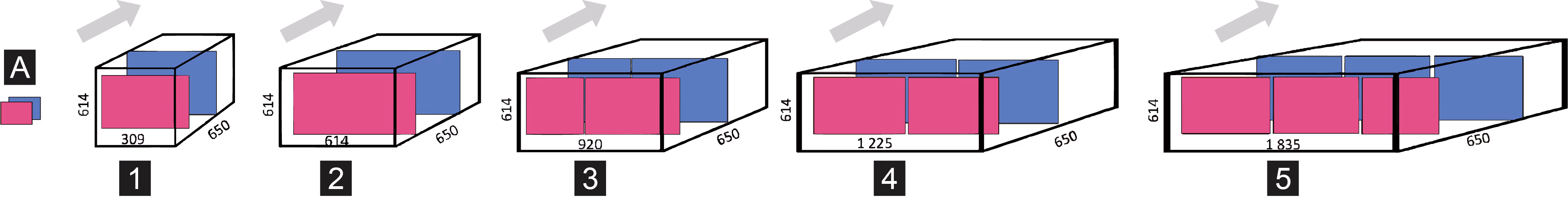

Configuración 2 filtros
CAJA XL

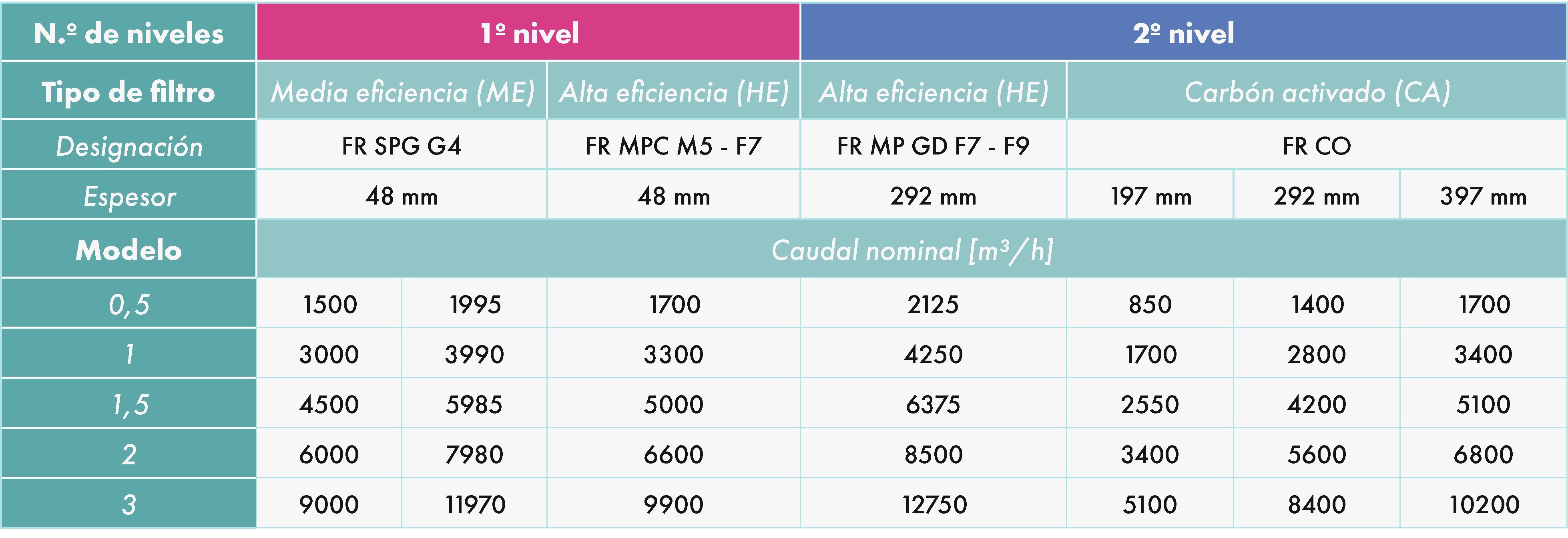

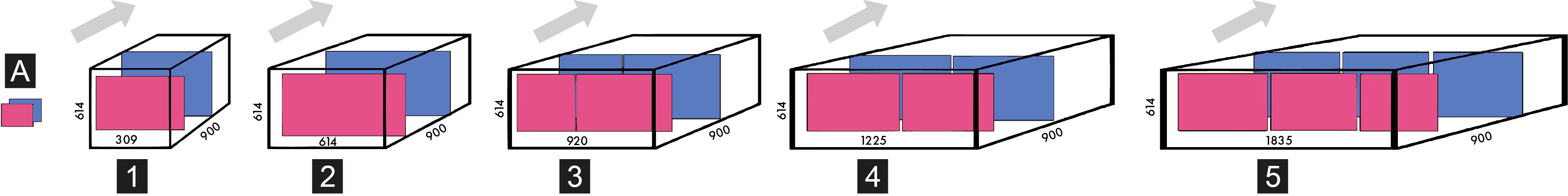

Configuración 2 filtros

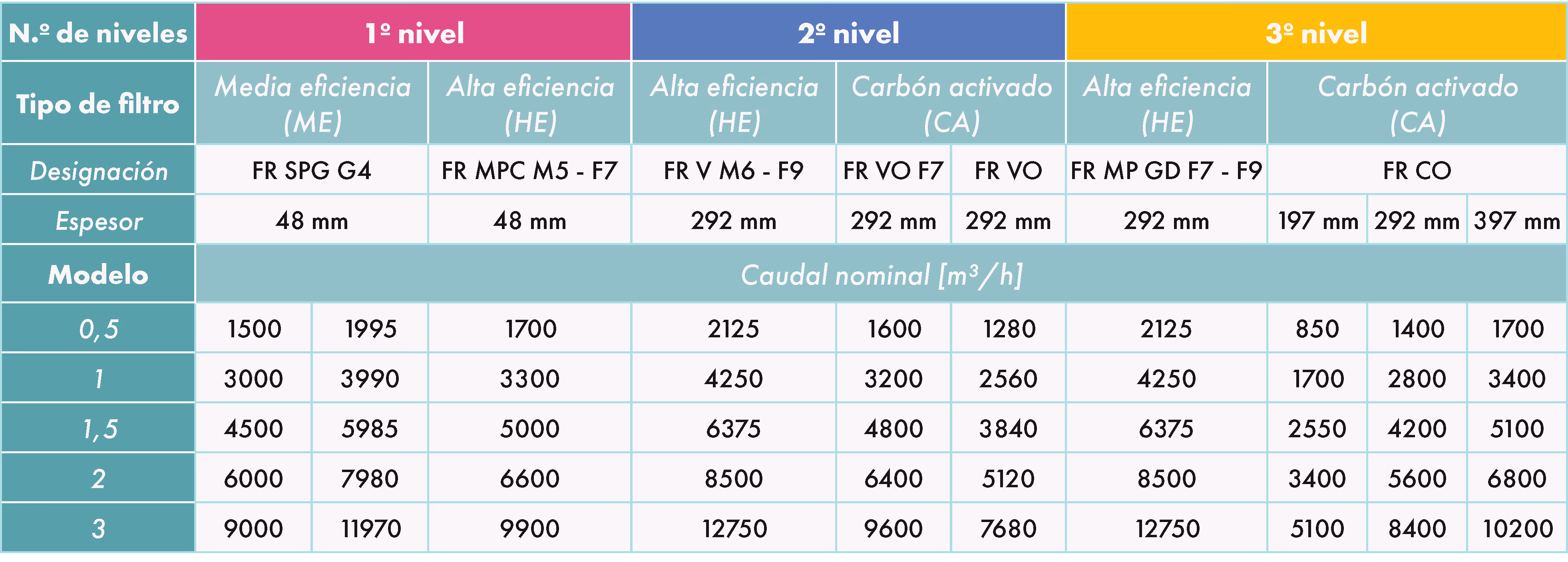

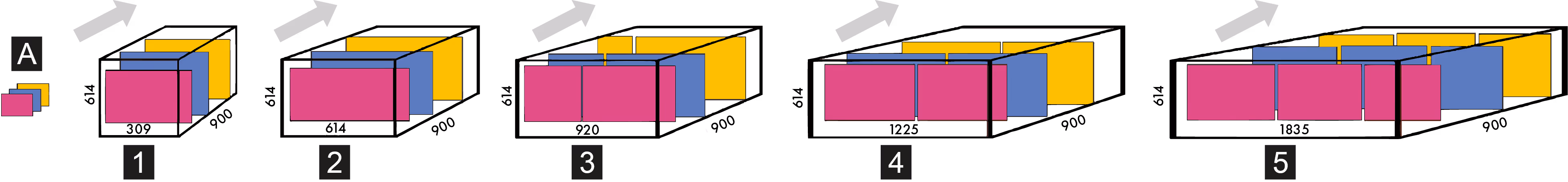

Configuración 3 filtros

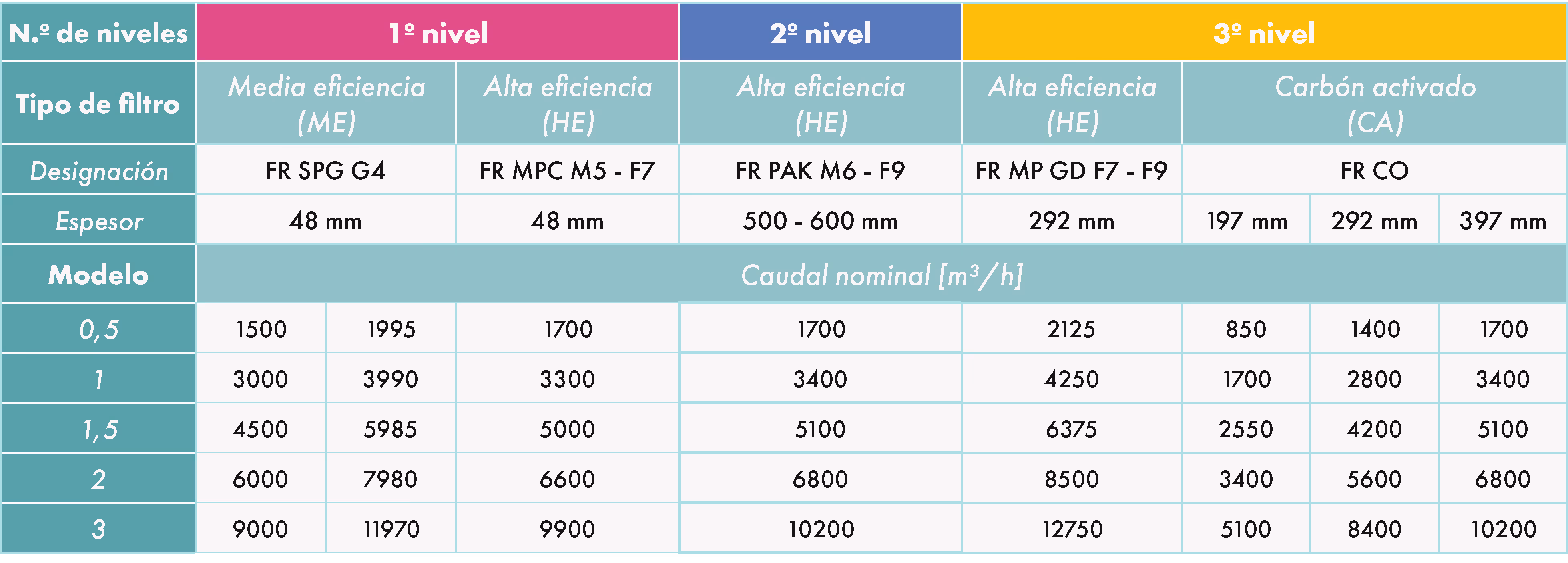

CAJA XXL

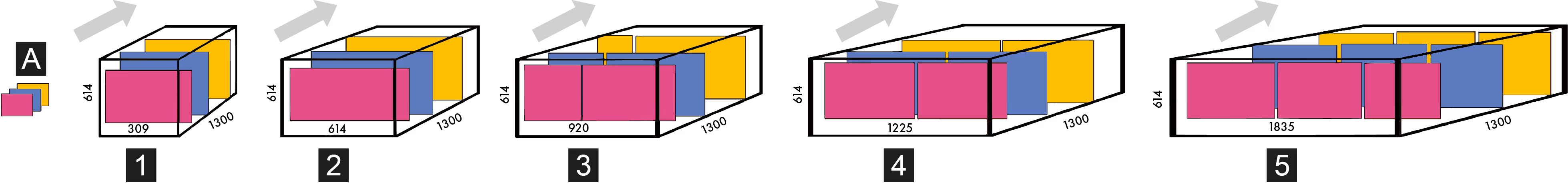

Configuración 3 filtros
Accesorios de montaje para exteriores
Visera antilluvia (con rejilla antipájaro):
Versiones galvanizadas o de acero inoxidable.
Protección contra la lluvia:
Versiones galvanizadas o de acero inoxidable.

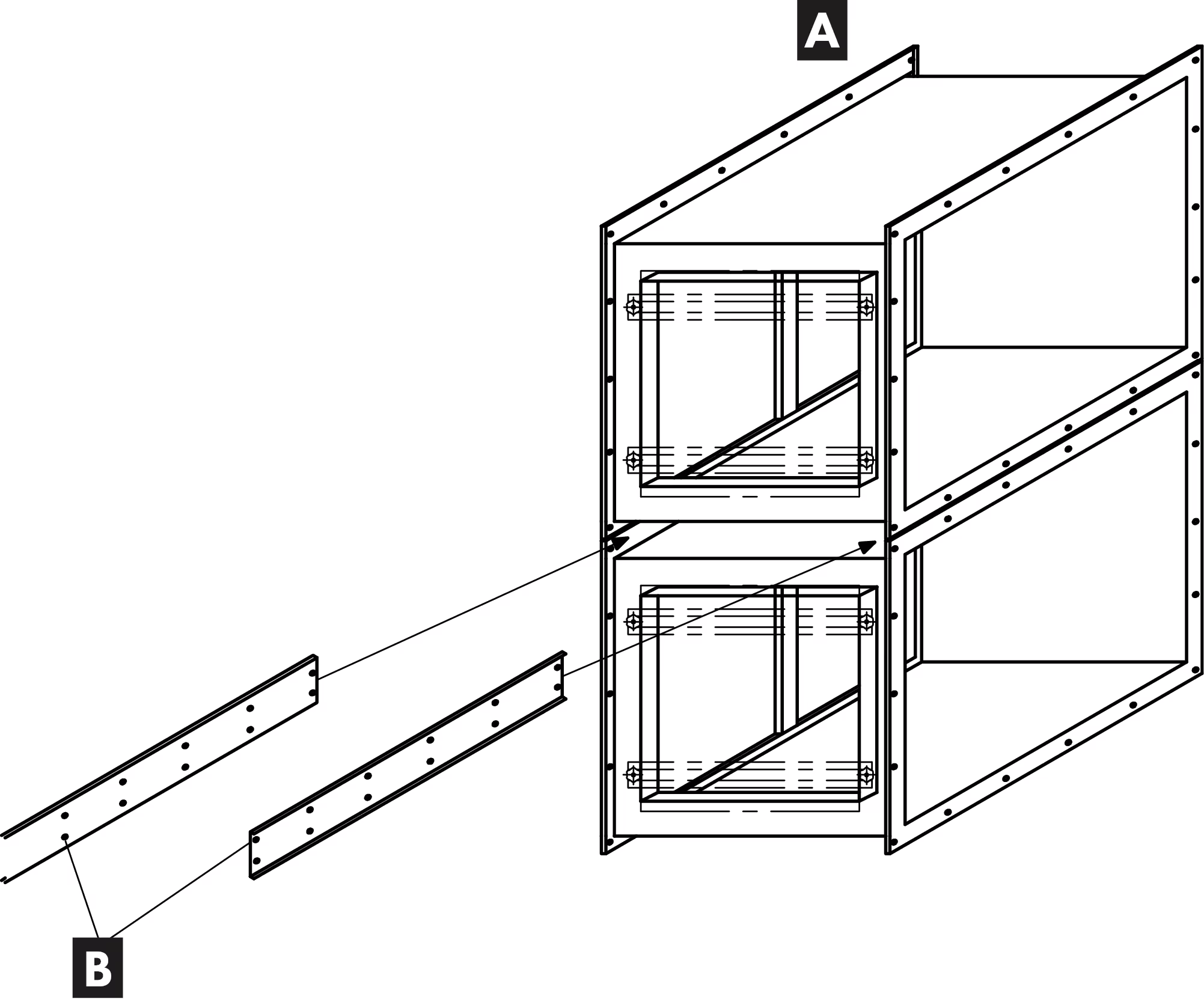

Montaje de las cajas en batería:
El kit de montaje se presenta en forma de 2 placas de montaje de acero galvanizado con aberturas roscadas y tornillos de fijación . Estas placas deben colocarse fijas en la parte trasera de los marcos de las cajas en cada lado que se vaya a unir. Las placas tienen longitudes que corresponden a los distintos modelos de caja.
Dos tipos de montaje (véanse los diagramas siguientes):
Conexiones a conductos circular

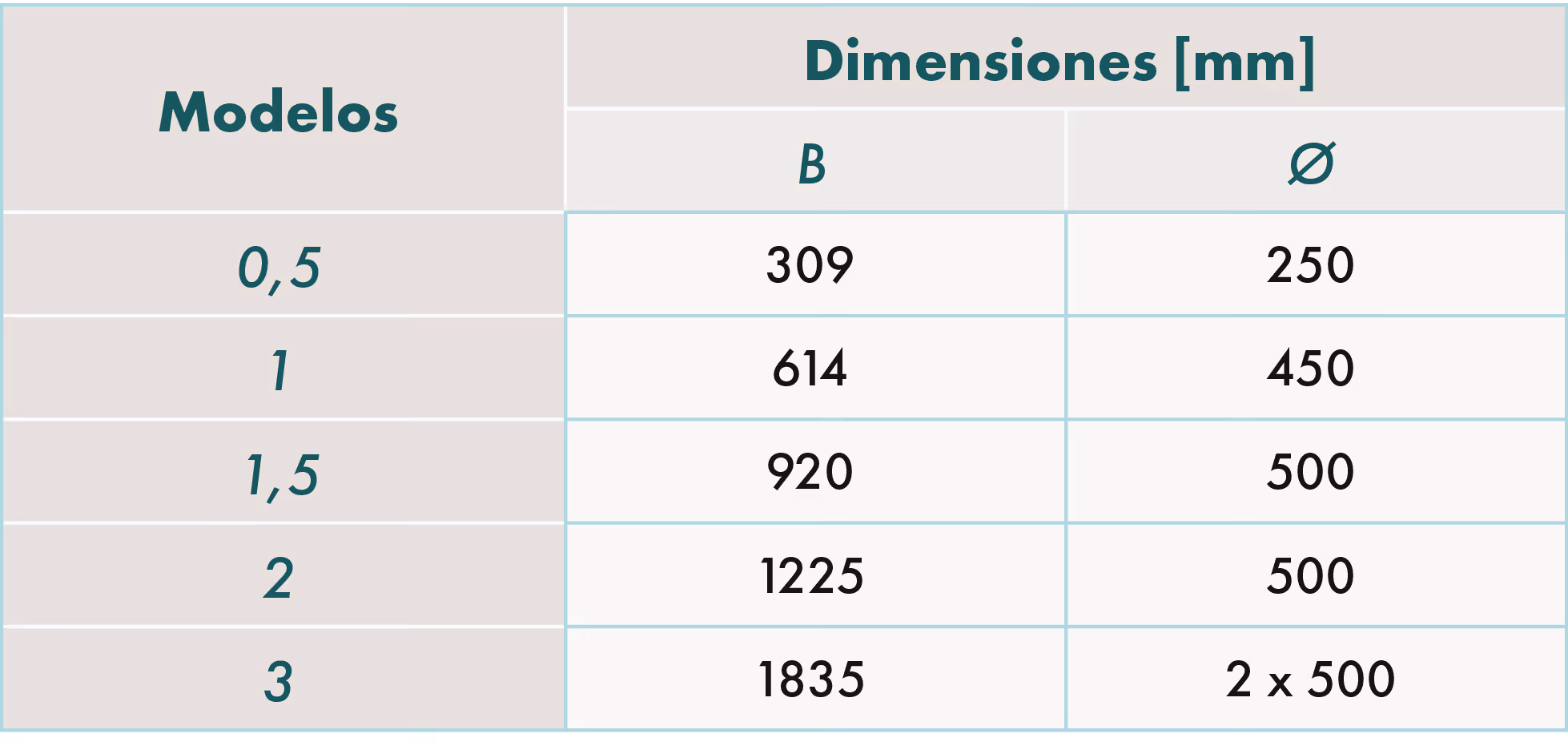

Conexión plana
Por delante de la caja (versión galvanizada o de acero inoxidable).

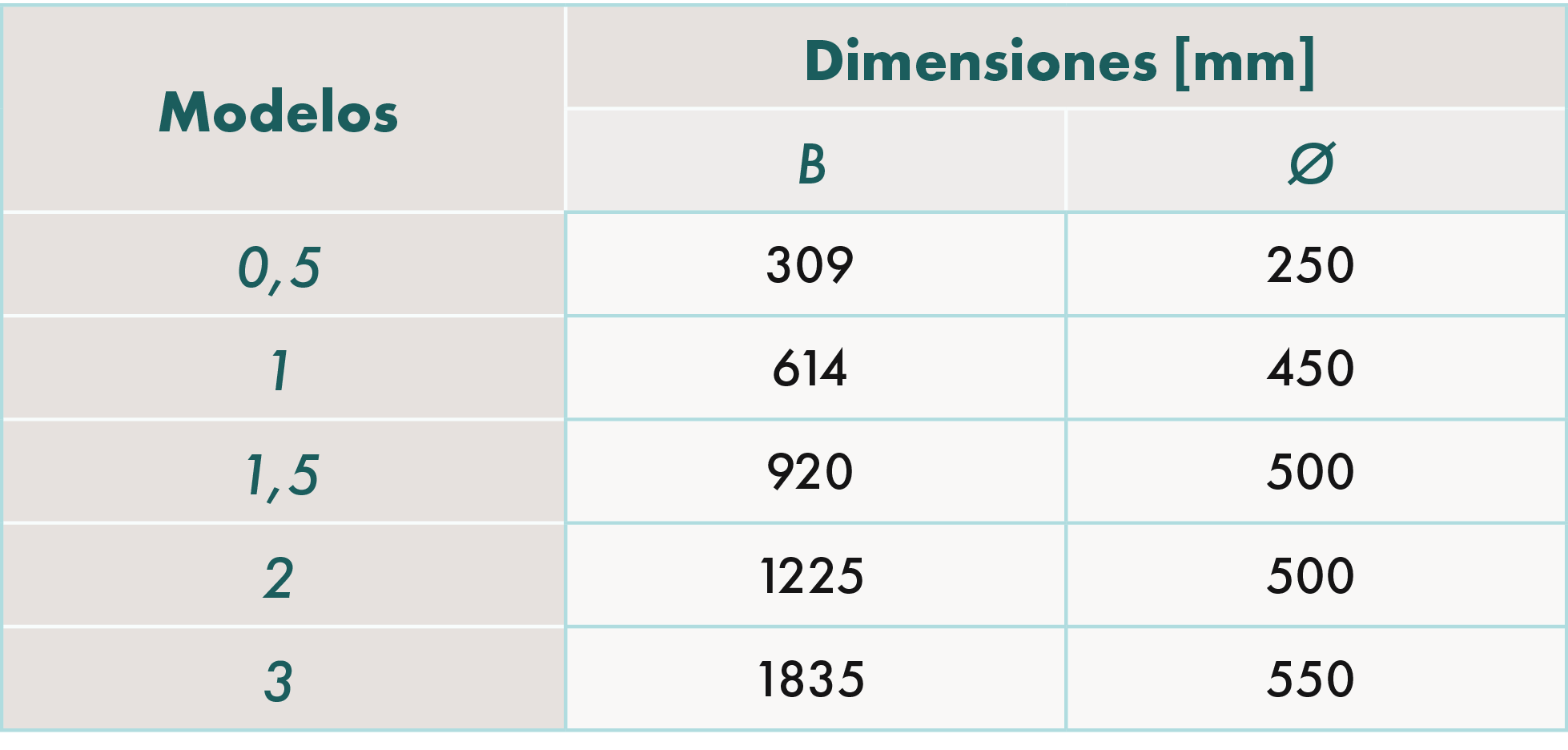

Conexión cónico
Se prefiere antes de la caja (versión galvanizada o de acero inoxidable).
Embalaje
Por unidad.
