BTDR 3 GM

compuerta de control de humos (desenfumado) 1 hoja, rearme motorizado

Este es un texto dentro de un bloque div.

Ventajas

Rearme motorizado: pruebas de funcionamiento sencillas gracias al rearme a distancia.
Pérdidas de carga mínimas.
Compuertas probadas a 1500 Pa, presentan una excelente estanqueidad al aire: aislamiento térmico y atenuación acústica.
Superficies libres óptimas.
Homologadas para montaje en diversos conductos: montaje en serie, de compartimento único y de múltiples compartimentos.
Marco de fijación Alpha: permite un mejor encaje y facilita el montaje mediante atornillado en la cara frontal.
Para combinar con las rejillas Cyclades®.

‍

No se ha encontrado ningún artículo.

DESCRIPCIÓN TÉCNICA

GAMA

1 hoja: 1 hora: 1 V 60 / 2 horas: 1 V 120.
2 hojas: 1 hora: 2 V 60 / 2 horas: 2 V 120.
Hay muchas otras dimensiones intermedias (L x A) disponibles bajo pedido.

Actuador:

Bobina electromagnética de 24 o 48 Vcc por emisión de corriente.

Otras características:

Motor de rearme de 24 Vcc.
Contactos de señalización de inicio y fin de carrera unipolares o bipolares.
Rejillas de protección, tipo Cyclades® (instalación obligatoria).

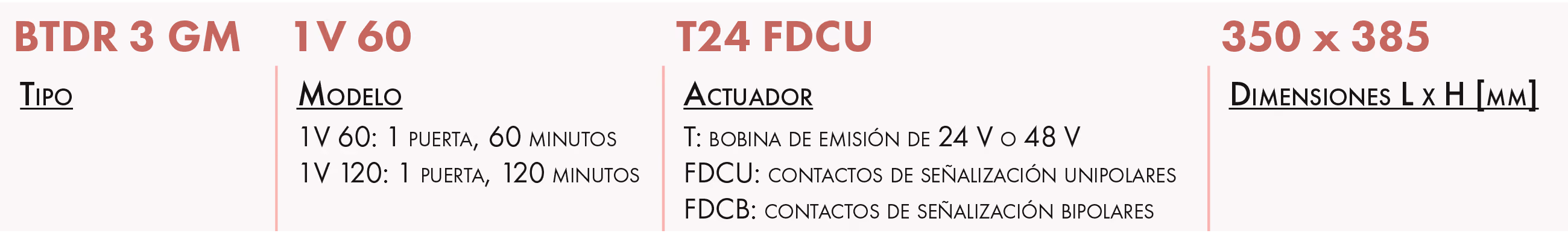

DESIGNACIÓN

APLICACIÓN/USO

Control de humos (desenfumado) mecánico o natural de locales, escaleras y zonas de circulación (insuflación o extracción).
Uso en edificios de servicios, hospitales y viviendas colectivas.
El mecanismo con bobina de ruptura de corriente no es técnicamente viable en esta gama.

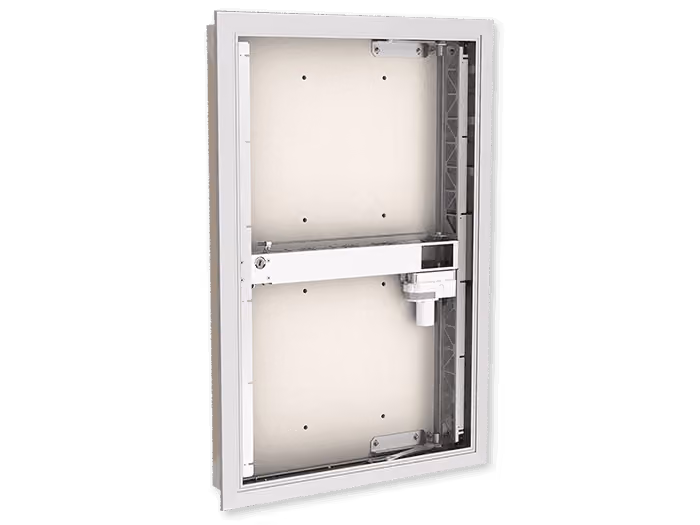

CONSTRUCCIÓN/COMPOSICIÓN

Los registros están constituidos por un marco de aluminio bruto con una puerta de material refractario, con bisagras.
La estanqueidad al calor está garantizada por una junta intumescente presente alrededor del marco.
La fachada debe estar obligatoriamente equipada con una rejilla de protección de tipo Cyclades® para conservar el grado cortafuegos.
El dispositivo de disparo se encuentra en una caja y está constituido por una bobina de 24/48 Vcc a emisión, que permite liberar la puerta de la posición de espera.
Motor de rearme.

(1) - 1 puerta
(2) - Marco de aluminio
(3) - Cierre con llave
(4) - Caja de conexiones
(5) - Mecanismo de bloqueo
(6) - Soporte central
(7) - Motor de rearme
(8) - Rejilla de protección (instalación obligatoria)

Una llave de accionamiento y rearme suministrada con cada registro.

OPCIONES

EMBALAJE

Vendido por unidad.

DIMENSIONES

OBSTRUCCIONES

‍

SENTIDO DEL FUEGO E INSTALACIÓN

El sentido de circulación del aire y el sentido del fuego son indiferentes.
Registro reversible: sentido de instalación indiferente, apertura tanto a la derecha como a la izquierda.

‍

LÍMITES DE UTILIZACIÓN

La instalación debe cumplir con los informes de ensayo (PV).
La estanqueidad al aire se mantendrá si la instalación del registro se realiza conforme a las indicaciones presentes en su ficha técnica.
Este registro solo puede instalarse en interiores.

‍

CONFORMIDAD

Certificado CE de acuerdo con la norma EN 12101-8.
Certificado NF: conforme a la norma NF-S-61-937 (partes 1 y 10), así como con el referencial
NF 537.

‍

RESISTENCIA AL FUEGO

‍

SELECCIÓN

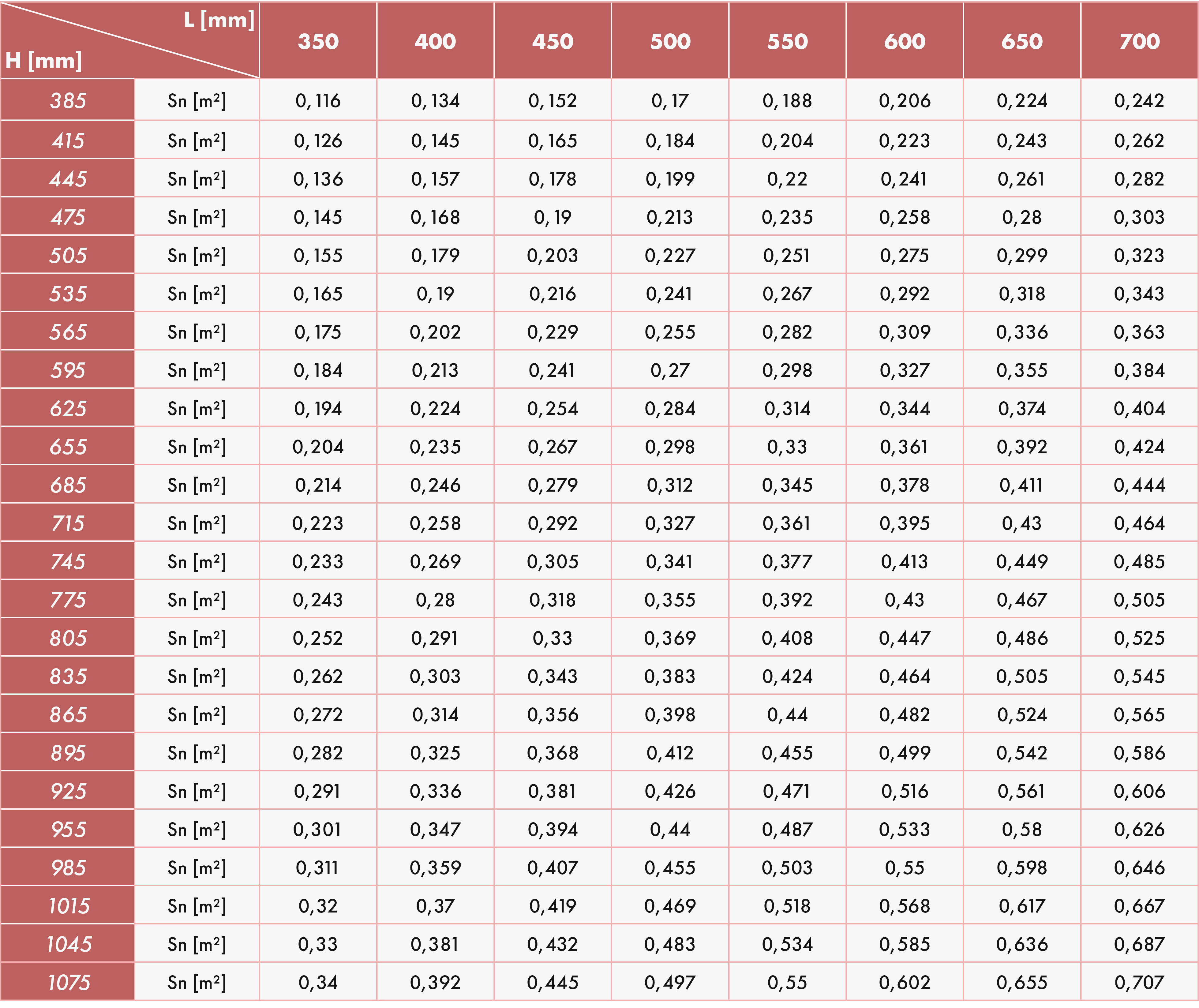

TABLA DE SUPERFICIE ÚTIL

BTDR 3 GM

En [m²]

‍

TABLA DE PÉRDIDA DE CARGA

BTDR 3 GM

En [Pa]

Thank you! Your submission has been received!

Oops! Something went wrong while submitting the form.

Resultados

Perda de Carga (Pa)

Nível de Ruído - dB (A)

Copiar para Excel

INSTALACIÓN

DISTANCIA MÍNIMA DE INSTALACIÓN

1. Los registros pueden instalarse a una distancia mínima unos encima de otros o lado a lado, siempre que se monten en manguitos separados, fabricados con el mismo material que el conducto y con la resistencia al fuego requerida. Se recomienda no exceder una configuración de 2 x 4 (A x L).

A = 10 mm (registro);
A = 20 mm (registro + marco de montaje).

2. Si se montan varios registros a la distancia mínima, los puntos de apoyo y refuerzo deben ajustarse proporcionalmente al aumento de peso. El montaje del conducto debe cumplir con el informe de clasificación del fabricante del conducto.
