BTDR 3 G
compuerta de control de humos (desahumo) de 1 o 2 hojas
Ventajas
Pérdidas de carga mínimas.
Probadas a 1500 Pa, estas compuertas ofrecen una excelente estanqueidad al aire: aislamiento térmico y atenuación acústica.
Superficies libres óptimas.
Reversibles en todas las dimensiones.
Homologadas para montaje en diversos conductos: montaje en serie, de compartimento único y de compartimentos múltiples.
Para combinar con las rejillas Cyclades®.
Marco de fijación Alpha: permite un mejor encaje y facilita el montaje mediante atornillado en la cara frontal.
DESCRIPCIÓN TÉCNICA
GAMA
Modelos:
- 1 hoja: 1 hora: 1 V 60 / 2 horas: 1 V 120.
- 2 hojas: 1 hora: 2 V 60 / 2 horas: 2 V 120.
Dimensiones:
- Hasta 112,73 dm².

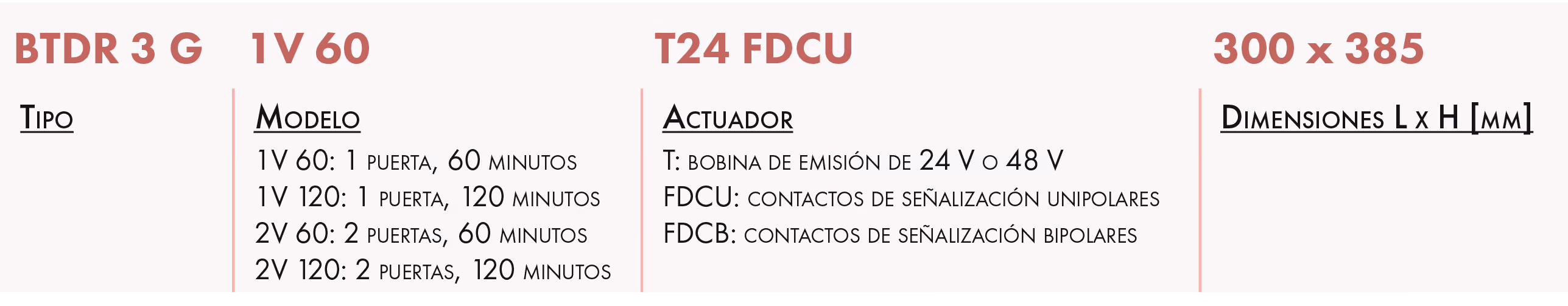

DESIGNACIÓN
APLICACIÓN/USO
- Control de humos (desahumo) mecánico o natural en locales, escaleras y zonas de circulación (insuflación o extracción).
- Uso en edificios de servicios, hospitales y viviendas colectivas.
CONSTRUCCIÓN/COMPOSICIÓN
- Las compuertas están formadas por un marco de aluminio bruto con una o dos hojas de material refractario, con bisagras.
- La estanqueidad al calor está garantizada por una junta intumescente situada alrededor del marco.
- La fachada debe estar equipada obligatoriamente con una rejilla de protección tipo Cyclades® para conservar el grado cortafuegos.
- El dispositivo de disparo se encuentra en una caja y consta de una bobina de 24/48 Vcc por emisión, lo que permite liberar la(s) puerta(s) de la posición de espera.
- El registro de extracción de humos BTDR 3 G no es motorizable, por lo que el rearme se realiza de forma manual. Para una solución de rearme motorizado, se debe utilizar el modelo BTDR 3 GM.

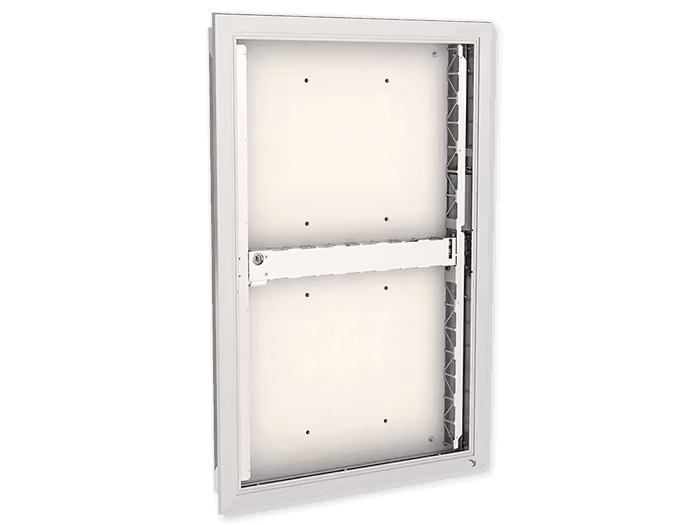

1 puerta:
(4) Caja de conexiones; (5) Mecanismo de bloqueo a 90°;
(6) Etiqueta de identificación;
(7) Rejilla de protección (instalación obligatoria).

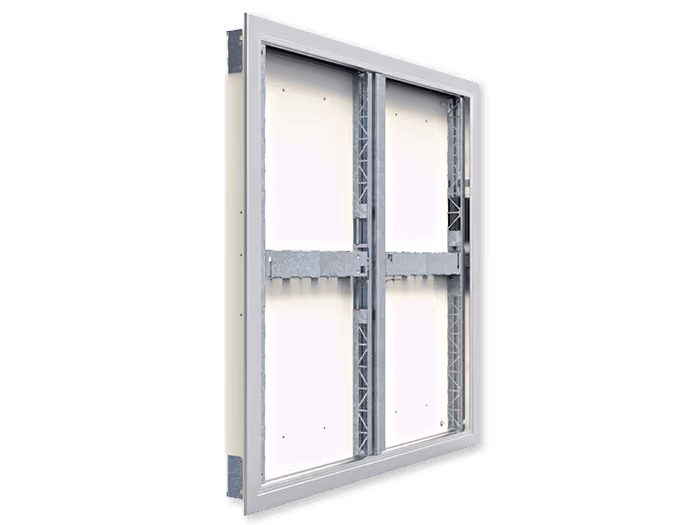

2 puertas:
(5) Mecanismo de bloqueo a 90°; (6) Etiqueta de identificación;
(7) Soporte central; (8) Rejilla de protección (instalación obligatoria).
- Se suministra una llave de accionamiento y rearme con cada registro.
OPCIONES
EMBALAJE
- Vendido por unidad.
DIMENSIONES
DIMENSIONES
(4) Dimensiones nominales del registro de extracción de humos Ln x Hn;
(5) Dimensiones de encastre sin marco (Ln + 10) x (Hn + 10) mm;
(6) Dimensiones de encastre con marco (Ln + 20) x (Hn + 20) mm;
(7) Dimensiones exteriores del registro (Ln + 54) x (Hn + 54) mm.
CONFORMIDAD
- Certificado CE de acuerdo con la norma EN 12101-8.
- Certificado NF: conforme a la norma NF-S-61-937 (partes 1 y 10), así como al referencial
NF 537.
RESISTENCIA AL FUEGO
Todos los registros son Ved (i↔o) S1500 AAmulti.
SELECCIÓN
TABLAS DE SUPERFICIE ÚTIL
BTDR 3 G - 1 puerta
En [dm²]
BTDR 3 G - 2 puertas
En [dm²]
TABLAS DE PÉRDIDA DE CARGA

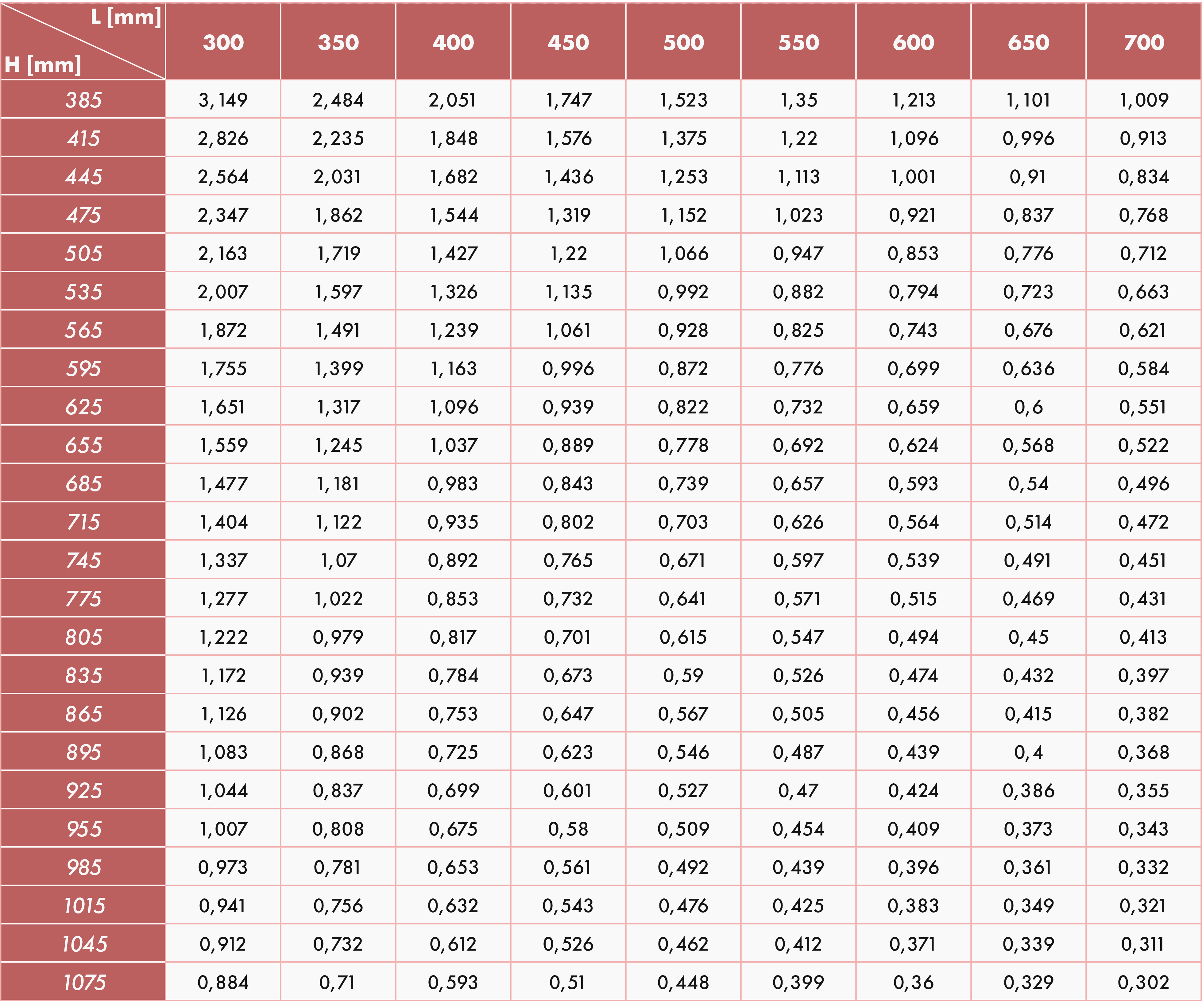

BTDR 3 G - 1 puerta
Coeficiente de pérdida de carga ζ:
Δp = 0,6 x v² x ζ, con v = caudal / área útil en [Pa].

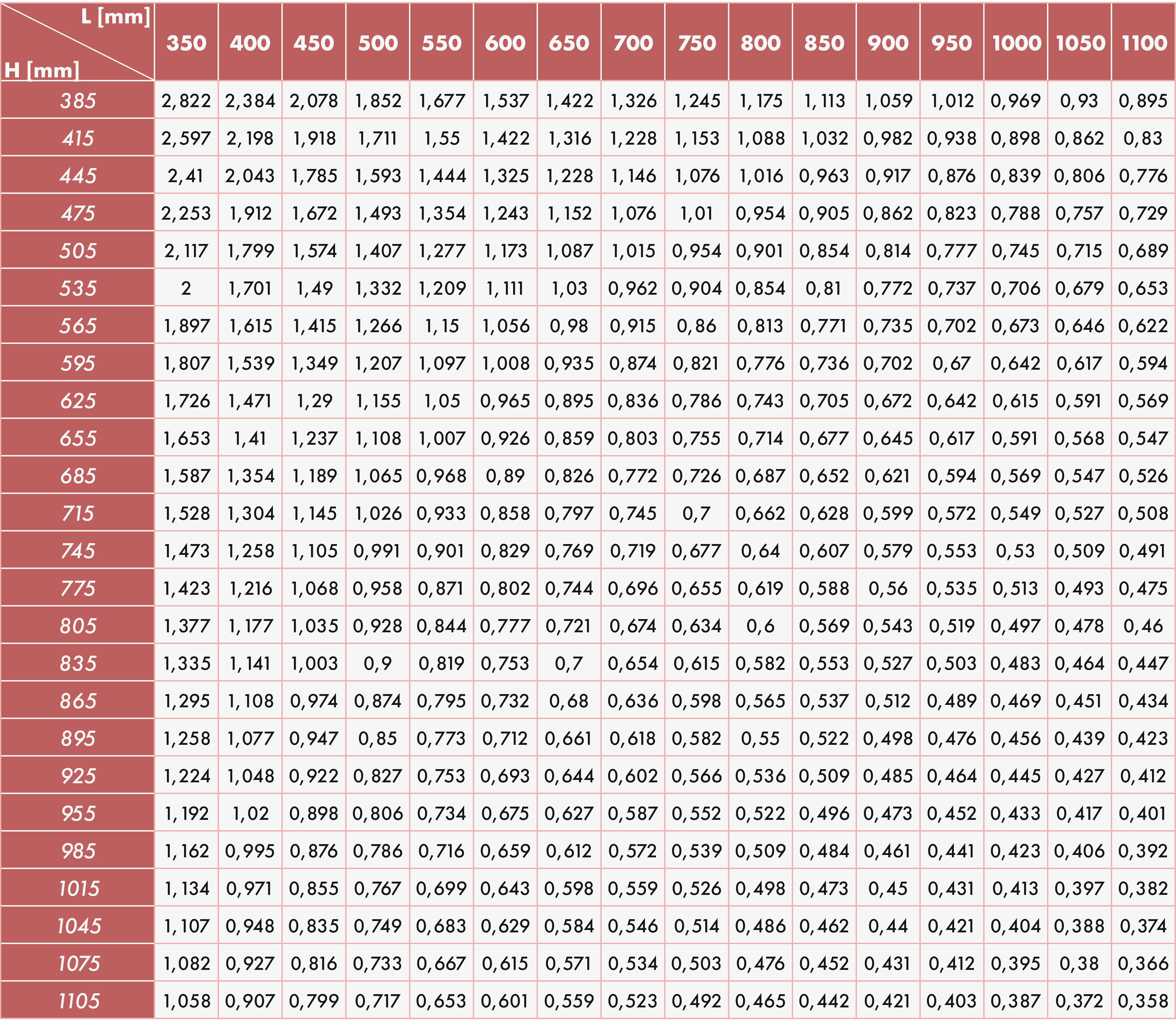

BTDR 3 G - 2 puertas
Coeficiente de pérdida de carga ζ:
Δp = 0,6 x v² x ζ, con v = caudal / área útil en [Pa].
Resultados
INSTALACIÓN
DISTANCIA MÍNIMA DE INSTALACIÓN
1. Los registros pueden instalarse a una distancia mínima unos sobre otros o lado a lado, siempre que se monten en manguitos separados, fabricados con el mismo material del conducto y con la resistencia al fuego requerida. Se recomienda no exceder una configuración de 2 x 4 (A x L).
A = 20 mm (registro + marco de montaje).
2. Si se montan varios registros a la distancia mínima, los puntos de apoyo y refuerzo deben ajustarse proporcionalmente al aumento de peso. El montaje del conducto debe cumplir con el informe de clasificación del fabricante del conducto.
ACCESORIOS
Kit FDCB
Por la evolución de la versión unipolar a la versión bipolar.
Llave para abrir la puerta de registro
Aro de montagem sem grelha anti-queda
Permite fijar la estructura de troncos a la pared de una manera más sencilla y eficiente.
Sin rejilla anticaída.
Gama Cyclades®
Rejillas de aluminio para protección y seguridad del registro de extracción de humos.
Las rejillas Cyclades® se fijan a la pared mediante 4 tornillos.
Su instalación en registros de extracción de humos es obligatoria, y opcional para rejillas de fachada destinadas a la admisión de aire.
Consulte AQUÍ la ficha de producto para más información: modelos Square, Trend, Déclic.
