BTDR 3 G
registro de control de humo (eliminación de humo) de 1 o 2 puertas, restablecimiento manual
Ventajas
Área útil alta.
Baja pérdida de carga.
Cruces reducidos.
Aprobado para conductos de extracción de humo de un solo compartimento (según EN 1366-9) y multicompartimentos (según EN 1366-8).
Aprobado para varios tipos de tuberías, incluido el hormigón prefabricado.
Todas las dimensiones son reversibles.
Excelente hermeticidad.
DESCRIPCIÓN TÉCNICA
GAMA
- 2 versiones: 1 puerto o 2 puertas.
- 2 resistencias al fuego: 60 minutos o 120 minutos.
Dimensiones nominales:
Actuador:
- Bobina electromagnética de 24 o 48 Vdc con emisión de corriente, potencia 3,5 W.
Otras características:
- Contactos de señalización unipolares o bipolares al inicio y al final del curso.
- Rejillas de protección, tipo Cyclades® (instalación obligatoria).

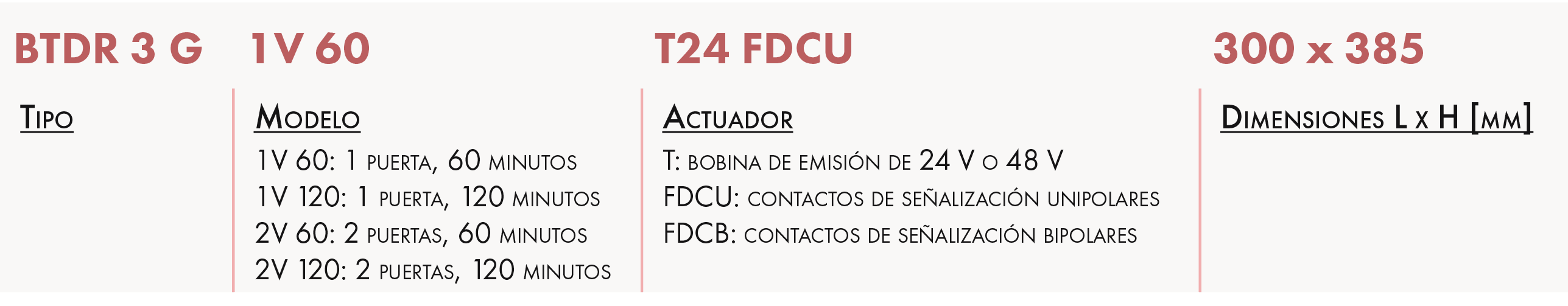

DESIGNACIÓN
APLICACIÓN/USO

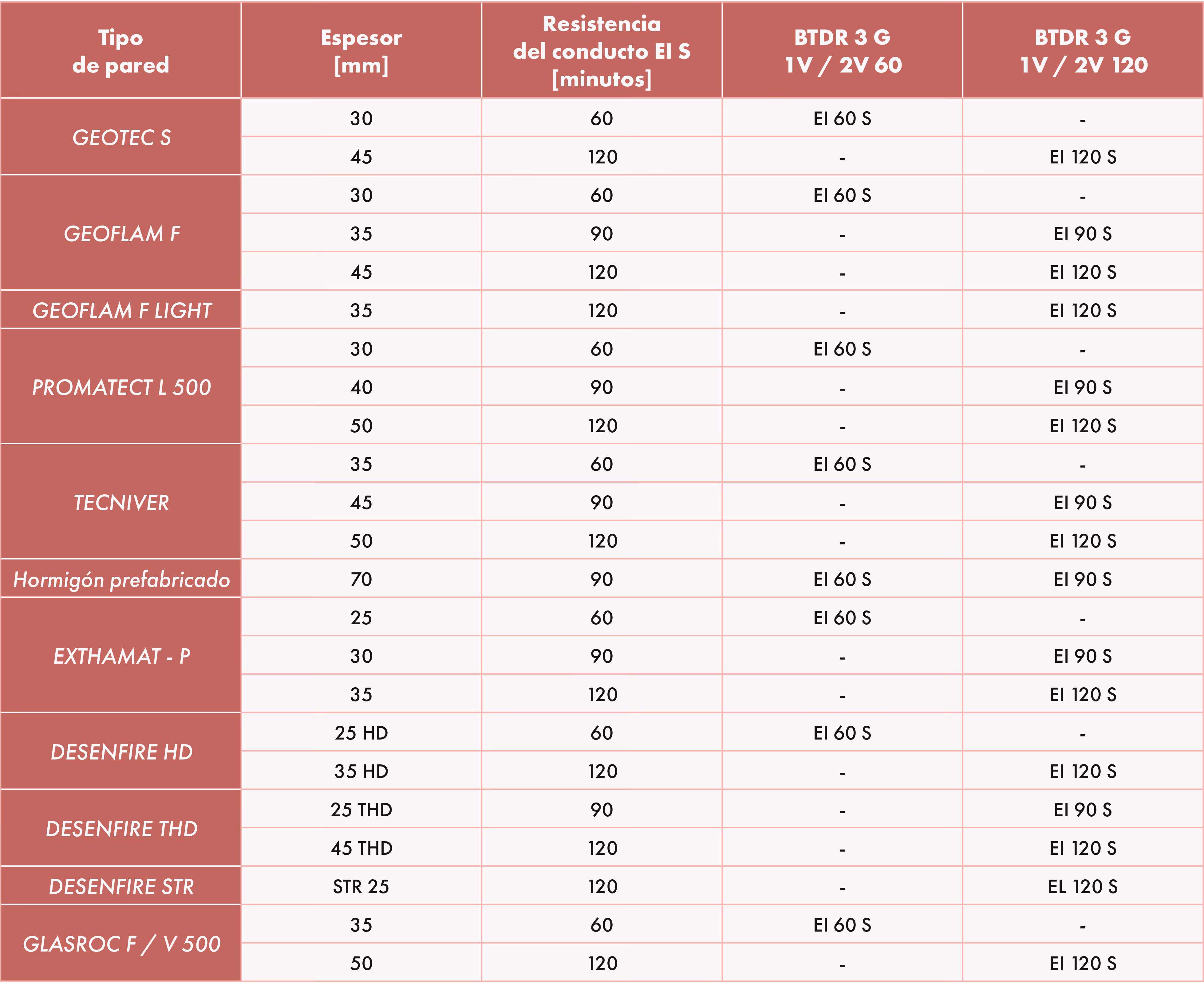

Resistencia al fuego
- Control del humo (eliminación de humo) de forma mecánica o natural de locales, escaleras y circulaciones (insuflación o extracción).
- Uso en edificios de servicios, hospitales y viviendas colectivas.
CONSTRUCCIÓN/COMPOSICIÓN
- Los registros consisten en un anillo de aluminio en bruto con una o dos puertas de material refractario, con bisagras.
- El sellado térmico está garantizado por un sello intumescente presente alrededor del anillo.
- La fachada debe estar equipada con una rejilla protectora del tipo Cyclades® para preservar el grado de resistencia al fuego.
- El dispositivo de activación viene en una caja y consta de una bobina de salida de 24/48 Vdc, que permite liberar los puertos de la posición de espera.
- El registro de humo BTDR 3G no está motorizado y el restablecimiento se realiza manualmente. Para una solución de rearme motorizada, se debe utilizar el modelo BTDR 3 GM.
(2) - Llanta de aluminio
(3) - Cerradura con llave
(4) - Caja de conexiones
(5) - Mecanismo de bloqueo
(6) - Soporte central
(7) - Etiqueta de identificación
(8) - Rejilla de protección (instalación obligatoria)
OPCIONES
EMBALAJE
- Se vende por unidad.
DIMENSIONES

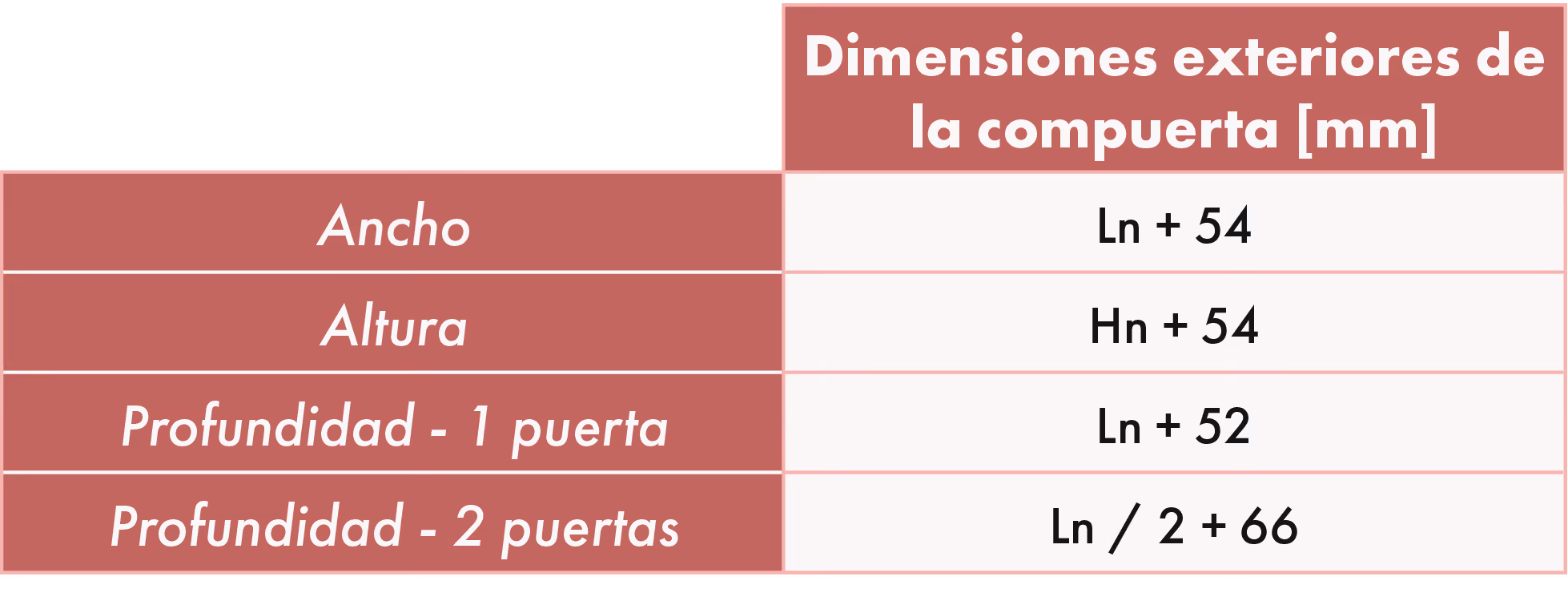

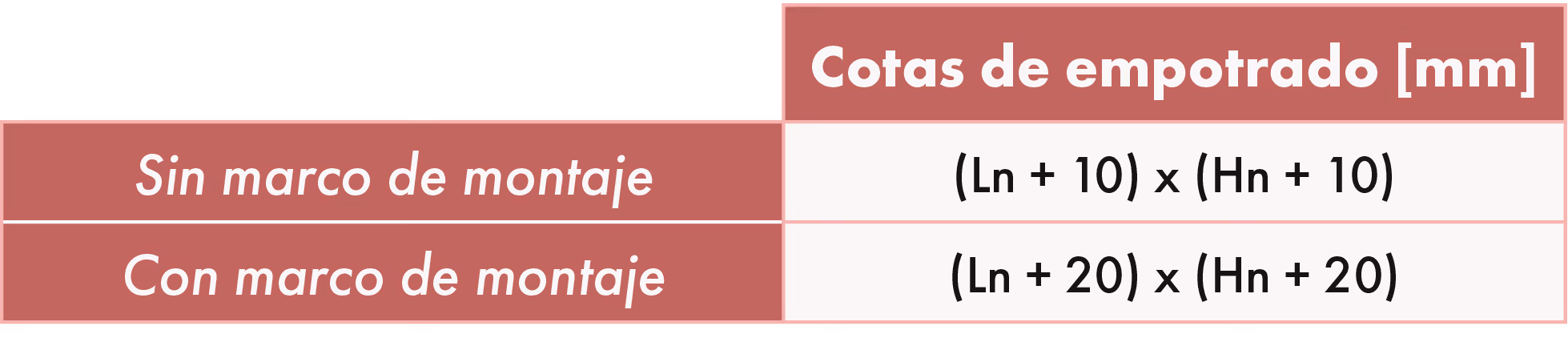

DIMENSIONES
(2) - Conducto de extracción de humos
(3) - Anillo de montaje (opcional)
(4) - Registro de extracción de humos

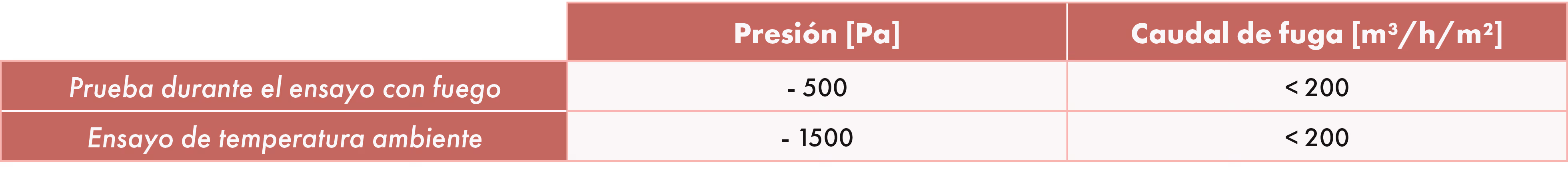

HERMETICIDAD
DIRECCIÓN DEL FUEGO E INSTALACIÓN
- La dirección de la circulación del aire y la dirección del fuego son indiferentes.
- Registro reversible: dirección de instalación diferente, que se abre tanto a la derecha como a la izquierda.
LÍMITES DE USO
- La instalación debe cumplir con los PVs de prueba.
- La hermeticidad se mantendrá si la instalación del registro se lleva a cabo de conformidad con las indicaciones de su ficha técnica.
- Este registro solo se puede instalar en interiores.
SELECCIÓN
MESAS DE ÁREA ÚTIL
BTDR 3G 1 puerta [m²]
BTDR 3 G 2 puertas [m²]
CURVAS DE PÉRDIDA DE CARGA
1 puerto BTDR 3G [dm²]
BTDR 3G de 2 puertos [dm²]
INSTALACIÓN
MONTAJE EN CONDUCTO DE SILICO-CALIZA
Tipo Promatect L500 o Staff
(2) - Anillo de montaje
(3) - Material refractario
(4) - Registro de extracción de humos
(5) - Tornillos de fijación
CONEXIÓN ELÉCTRICA
- La alimentación se puede realizar a través de las cuatro esquinas del registro (dos posibilidades por ángulo).
DISTANCIA MÍNIMA DE INSTALACIÓN
A = 20 mm (registro + anillo de montaje)
- Los registros se pueden instalar con una distancia mínima, tanto uno al lado del otro como por encima o por debajo, si se montan en juntas separadas, en el material de la tubería, con la resistencia al fuego deseada.
- Es recomendable no superar una configuración de 2 x 4 (alto x ancho).
- Si se instalan varios registros con la distancia mínima, los puntos de apoyo y refuerzo se ajustarán en proporción al peso añadido. El montaje del conducto se realizará de acuerdo con el informe de conformidad de su fabricante.
ACCESORIOS
Aro de montagem sem grelha anti-queda
Permite fijar la estructura de troncos a la pared de una manera más sencilla y eficiente.
Sin rejilla anticaída.
Aro de montagem com grelha anti-queda
Opción de seguridad para fijar los troncos a baja altura: anillo de montaje con rejilla anticaída adjunta.
La rejilla está dentro del conducto para evitar cualquier riesgo de caída cuando la puerta está abierta.
Barras de protección horizontales fijadas en el perfil del tronco.
Kit FDCB
Por la evolución de la versión unipolar a la versión bipolar.
Llave para abrir la puerta de registro
Gama Cyclades®
Rejillas de aluminio para la protección y seguridad del registro de extracción de humos.
Las rejillas Cyclades® se fijan a la pared mediante 4 tornillos.
Su instalación en los registros de eliminación de humos es obligatoria y opcional para las rejillas de entrada de aire de fachada.
Consulta AQUÍconsulte la ficha del producto para obtener más información: modelos Square, Trend, Déclic y Safe.
