BTDR 3 Déco P
registro de control de humo (eliminación de humo) para montaje en techo disponible en la versión Design
Este es un texto dentro de un bloque div.
Ventajas
Aprobado para su instalación en el techo, en un conducto horizontal de extracción de humos.
Versión decorativa: montaje sin rejilla; se puede pintar o revestir.
Excelente estanqueidad.
Alto aislamiento térmico y acústico.
Versión de diseño: no es necesario aplicar un revestimiento al registro in situ.
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
2 modelos:
- 1 puerta, 1 hora - 1V 60.
- 1 puerta, 2 horas - 1V 120.
Dimensiones mínimas y máximas:
- Consulte la pestaña Descripción técnica, Rango de dimensiones y área útil [m²].

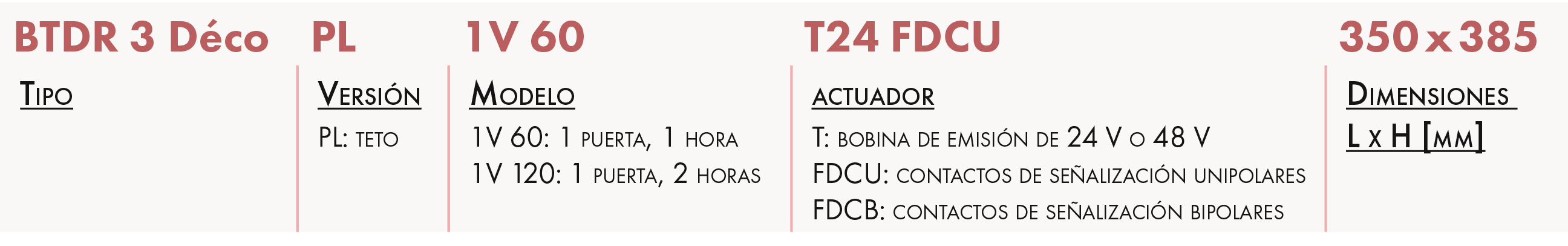

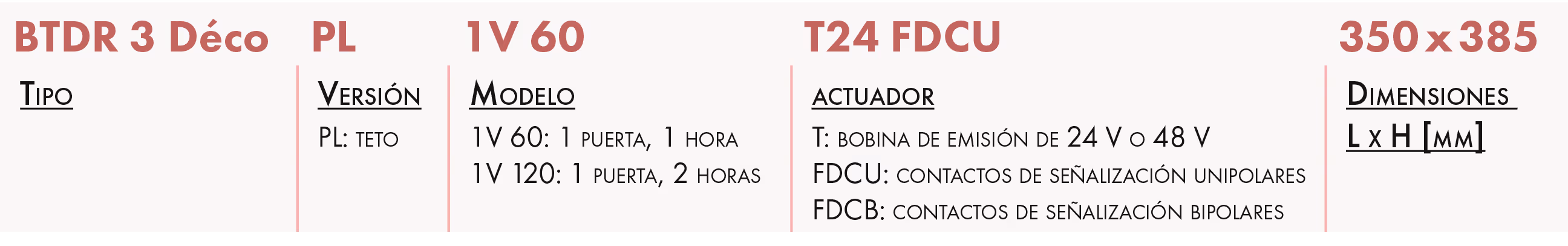

DESIGNACIÓN

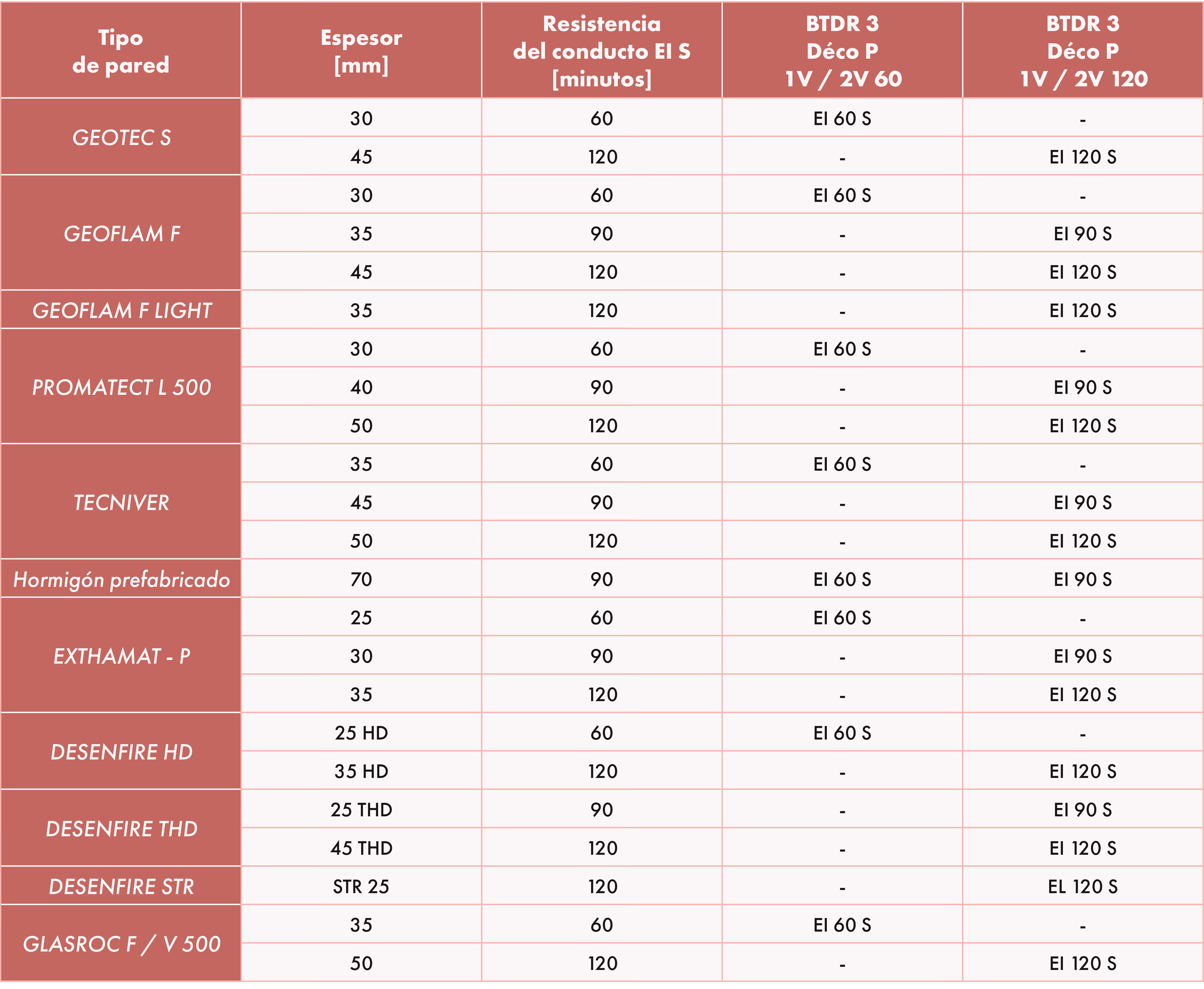

APLICACIÓN/USO
Resistencia al fuego
- Aprobado para su instalación en el techo, en un conducto horizontal de extracción de humos.
- Control del humo (eliminación de humo) de forma mecánica o natural de locales, escaleras y circulaciones (insuflación o extracción).
- Edificios de servicios, hospitales y viviendas colectivas.

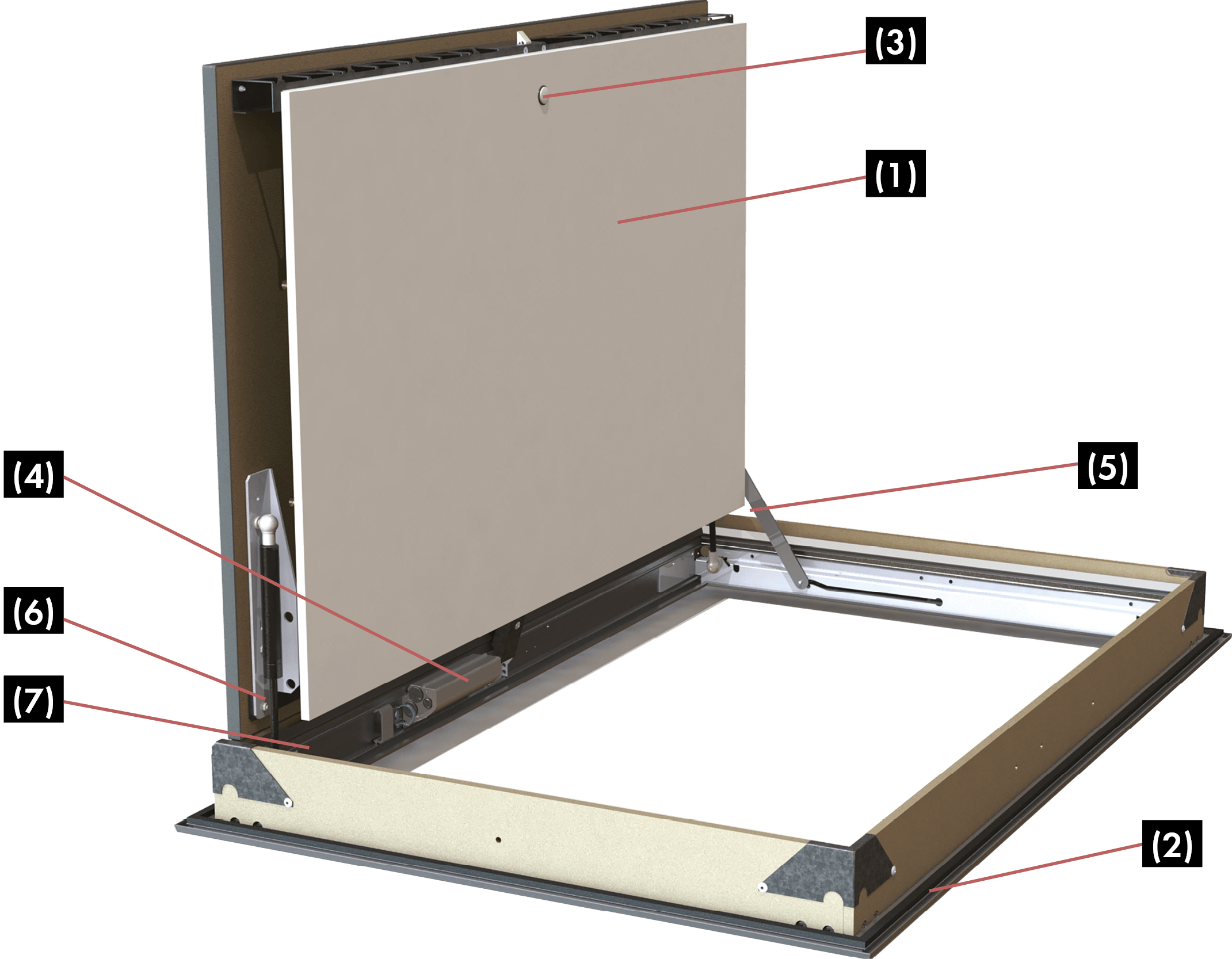

CONSTRUCCIÓN/COMPOSICIÓN
(2) - Llanta de aluminio anodizado
(3) - Sistema de bloqueo + llave
(4) - Caja de conexiones eléctricas
(5) - No devolución
(6) - Actuador
(7) - Marcado del producto
OPCIONES
Versión de diseño:
- Registro con acabado blanco RAL 9010 o en aluminio fabricado en fábrica, sin necesidad de revestimiento in situ.
- La versión con acabado blanco RAL 9010 no está disponible en las siguientes dimensiones: (L x H mm): 600 x 1015, 600 x 1045, 650 x 385, 650 x 865, 650 x 895, 700 x 745, 700 x 775.
- Póngase en contacto con nosotros para obtener más información.
EMBALAJE
- Vendido por unidad.
DIMENSIONES
RANGO DE TAMAÑO Y ÁREA ÚTIL [M²]
MECANISMO
Índice de protección:
- HILO 42.
Bobina de activación de liberación de corriente electromagnética:
- Tensión = 24 Vcc o 48 Vcc. Potencia de salida = 3,5 W.
Conexión eléctrica:
- La alimentación se puede realizar mediante los 4 ángulos del registro.
SENSACIÓN DE FUEGO
- Las direcciones de circulación del aire y el fuego son indiferentes.
SELECCIÓN
INSTALACIÓN

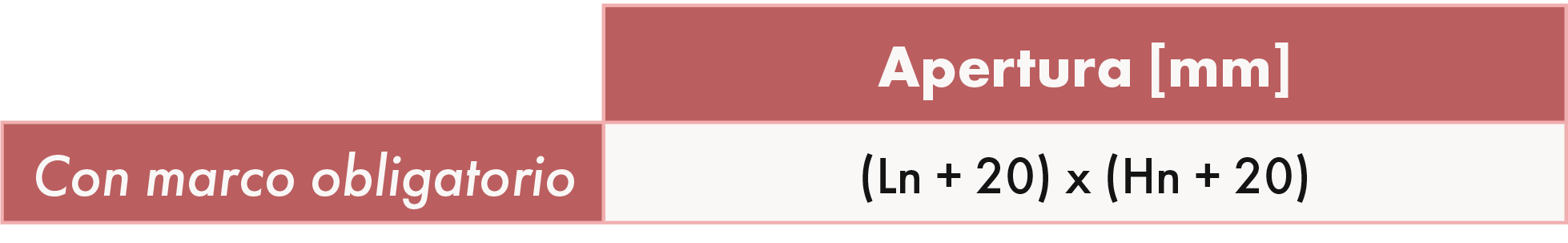

MONTAJE EN CONDUCTO DE SILICO-CALIZA
Tipo Promatec L500 o tipo Staff
Dimensiones
- La instalación se realizará de acuerdo con los informes de ensayo.
- La estanqueidad se mantendrá si la instalación del detector de humo cumple con las indicaciones definidas en su hoja de datos.
- Esta solución solo se puede instalar en interiores.
ACCESORIOS
Anillo de montaje BTDR 3 Deco P
El aro es el elemento que permite fijar la estructura de troncos al techo.
Kit FDCB
Por la evolución de la versión unipolar a la versión bipolar.
Llave para abrir la puerta de registro
