BTDR 3 Déco

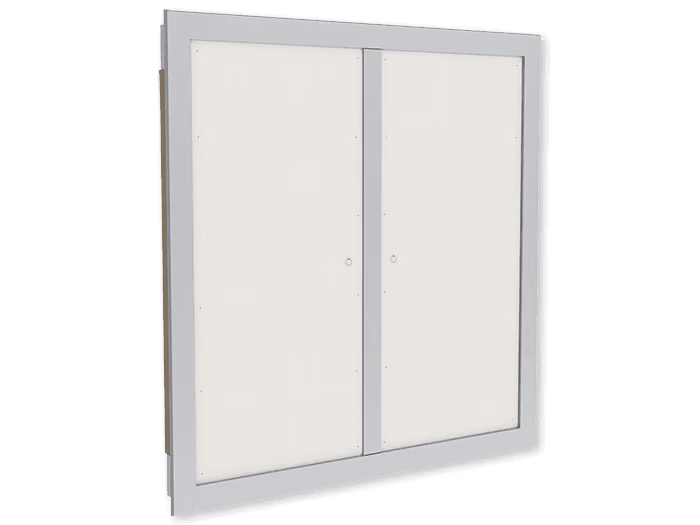

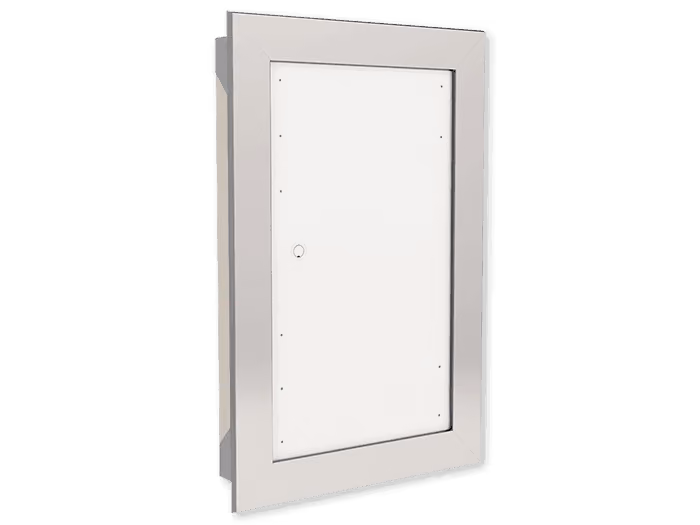

compuerta de control de humos (desenfumado) sin rejilla, 1 o 2 puertas, disponible en versión Design
Ventajas
Compuertas sin rejilla:
- Instalación y mantenimiento simplificados.
- Pérdidas de carga mínimas.
- Superficies libres óptimas.
- Solución estética.
Probadas a 1500 Pa, estas compuertas presentan una excelente estanqueidad al aire: aislamiento térmico y atenuación acústica.
Marco de aluminio anodizado (disponible con imprimación para pintura al mismo precio; especificar al realizar el pedido).
4 niveles de acabado.
Puerta reversible.
Marco de fijación Alpha: permite un mejor encaje y facilita el montaje mediante atornillado en la cara frontal.
DESCRIPCIÓN TÉCNICA
GAMA
- 1 puerta: 1 hora: 1 V 60 / 2 horas: 1 V 120.
- 2 puertas: 1 hora: 2 V 60 / 2 horas: 2 V 120.

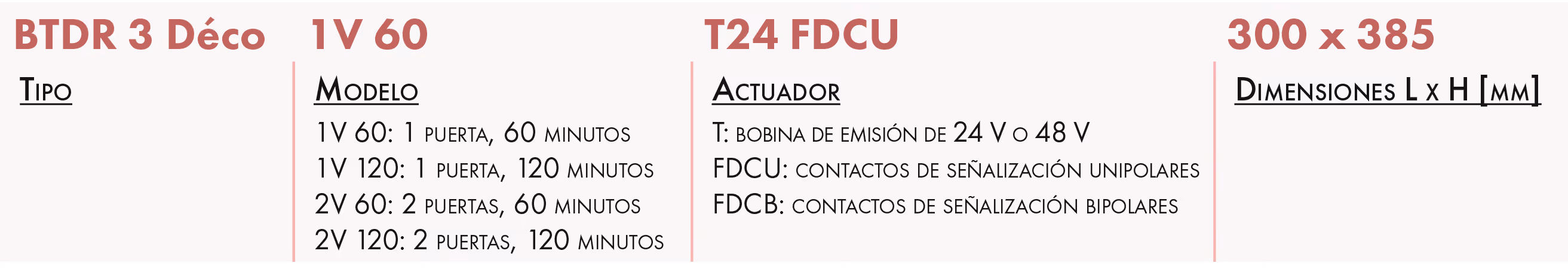

DESIGNACIÓN
APLICACIÓN/USO
- Control de humos (desenfumado) mecánico o natural en locales, escaleras y zonas de circulación (insuflación o extracción).
- Uso en edificios de servicios, hospitales y viviendas colectivas.
- Diseñada sin rejilla, pudiendo además pintarse o revestirse para una mayor integración arquitectónica en el interior de los edificios.
CONSTRUCCIÓN/COMPOSICIÓN
- Las compuertas están constituidas por un marco de aluminio bruto con una o dos puertas de material refractario, con bisagras.
- El dispositivo de disparo se encuentra en una caja y consta de una bobina de emisión de 24/48 Vcc que permite liberar la(s) puerta(s) de la posición de espera.
- Sistema antirretorno autoblocante que mantiene la(s) hoja(s) abierta(s) a 90° para garantizar una correcta evacuación de humos.
- Marco fijo de aluminio perforado en las 4 esquinas para el paso de cables, equipado con una junta de estanqueidad periférica para asegurar el cierre hermético de la hoja contra la pared del pasillo.

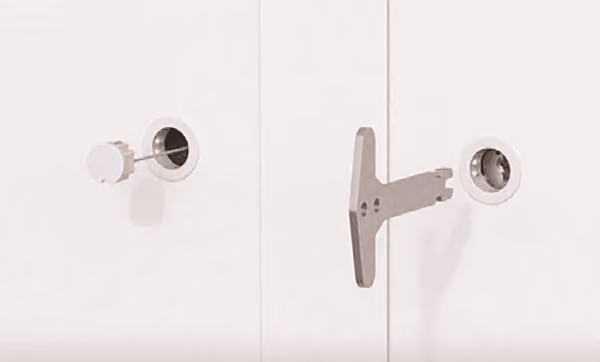

- Se utiliza un «extractor de tapón» para introducir la llave de rearme y mantener la estética impecable del registro cerrado.
- Manipule las persianas únicamente con esta llave.
- Asegúrese de que se entregue al operador. - Si es necesario, los tapones y las llaves pueden solicitarse por separado.
(2) - Marco de aluminio
(3) - Cierre con llave
(4) - Caja de conexiones
(5) - Mecanismo de bloqueo
(6) - Soporte central
(7) - Etiqueta de identificación
(8) - 1 puerta
(9) - 2 puertas
- Una llave de accionamiento y rearme suministrada con cada registro.
- Suministrado con cada registro BTDR Déco.
OPCIONES
Versión Design
- Registro con acabado en blanco RAL 9010 o en aluminio de fábrica, sin necesidad de aplicar revestimiento en obra.
- Consúltenos para más información.
Mecanismo
- Accionamiento por bobina de ruptura de corriente. Consúltenos para más información.
EMBALAJE
- Vendido por unidad.
DIMENSIONES
DIMENSIONES
2) Fijación, si existe premarco;
3) Premarco (opcional);
4) Dispositivo anticaída (opcional);
5) Dimensiones nominales del registro Ln x Hn;
6) Dimensiones de encastre sin premarco (Ln + 10) x (Hn + 10) mm;
7) Dimensiones de encastre con premarco (Ln + 20) x (Hn + 20) mm;
8) Dimensiones exteriores del registro (Ln + 54) x (Hn + 54) mm.
Sentido del fuego
- El sentido de circulación del aire y el sentido del fuego son indiferentes.
Mecanismo
- Índice de protección: IP 42.
- Bobina electromagnética de accionamiento por emisión de corriente:
- Tensión: 24 Vcc o 48 Vcc.
- Potencia: emisión = 3,5 W.
- Opción de ruptura: 1,6 W.
CONFORMIDAD
- Certificado CE conforme la norma EN 12101-8.
- Certificado NF: en conformidad con la norma NF-S-61-937 (partes 1 y 10), así como con el referencial NF 537.

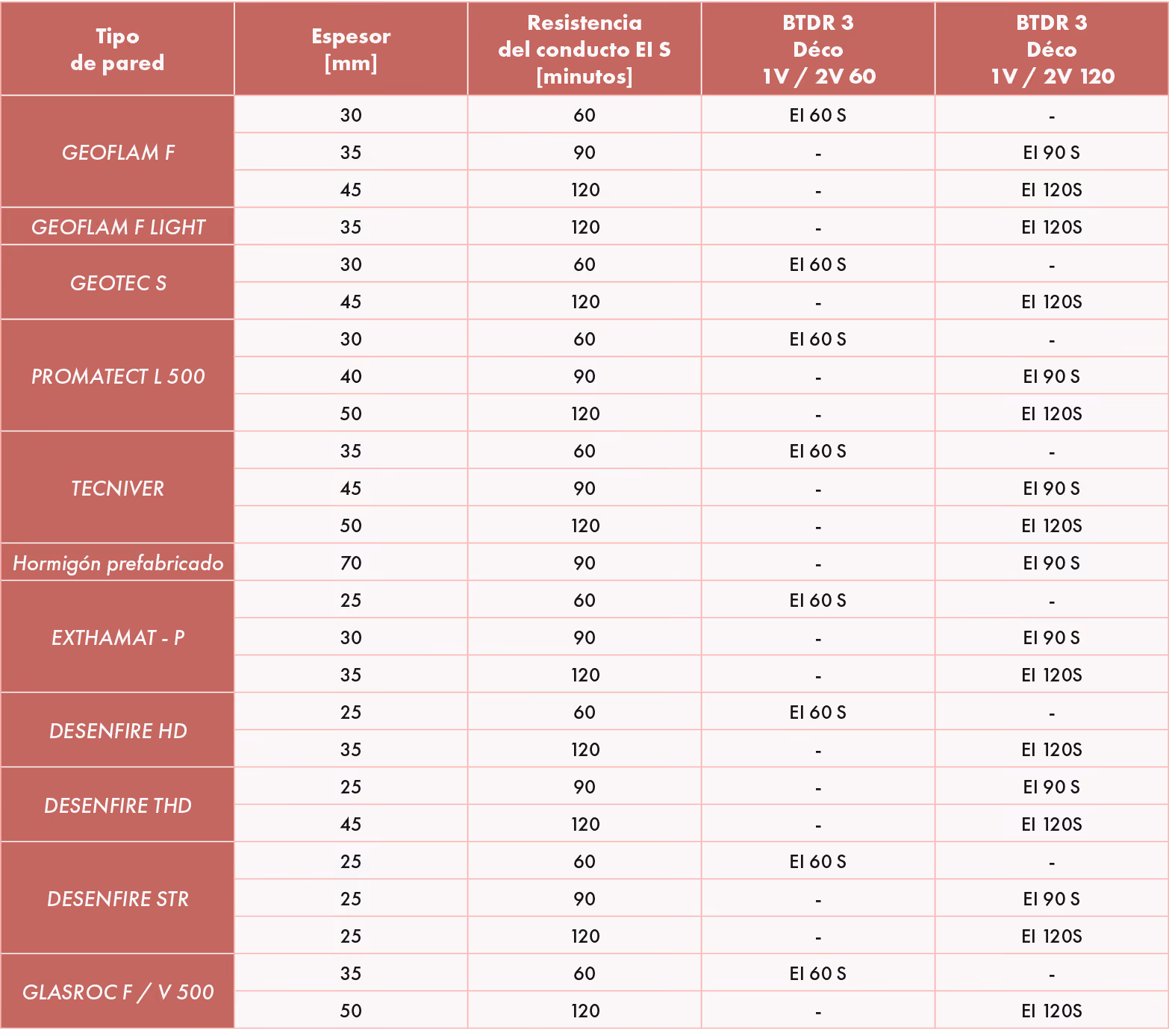

RESISTENCIA AL FUEGO
SELECCIÓN

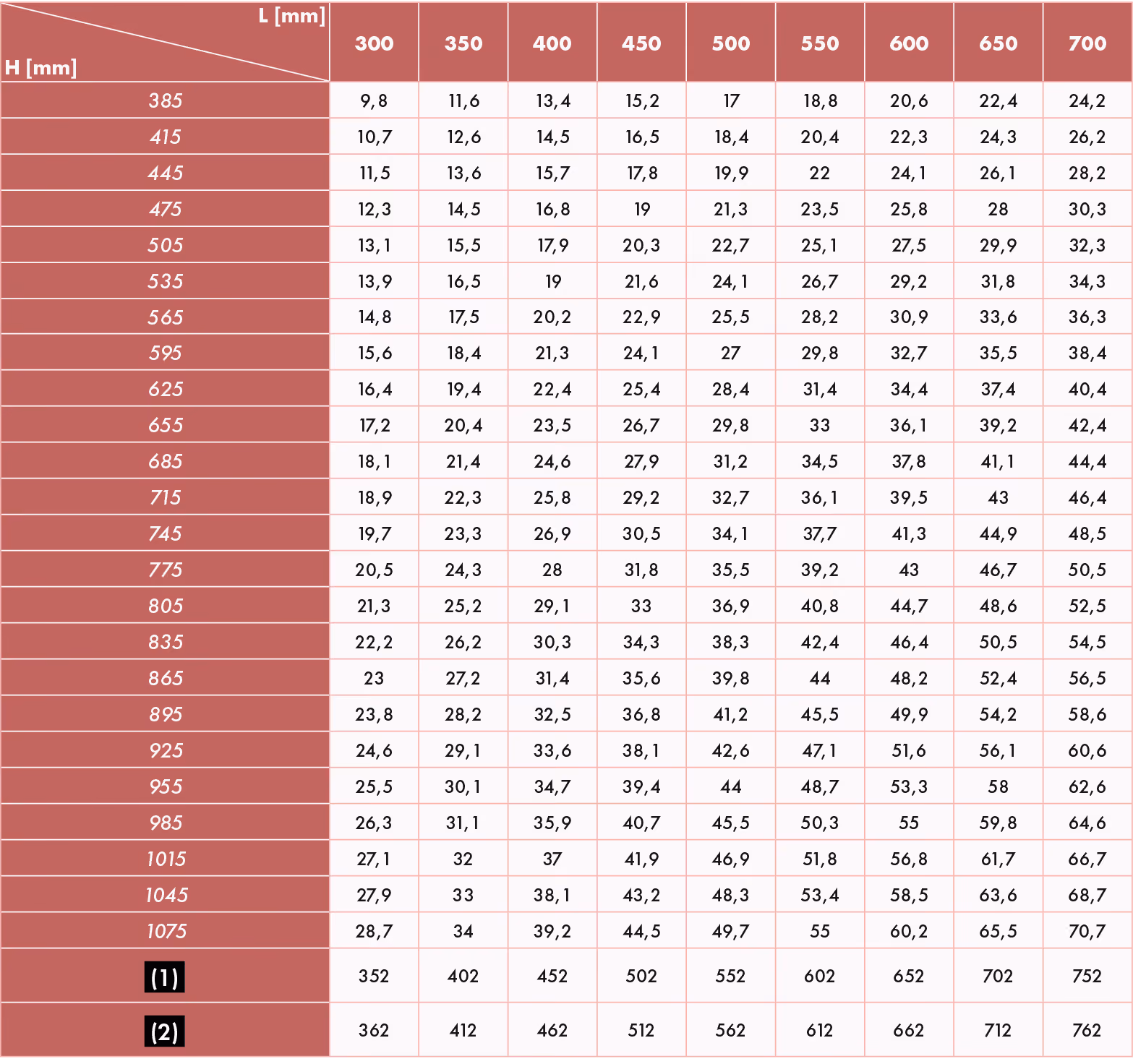

TABLAS DE SUPERFICIE ÚTIL
BTDR 3 Déco 1 puerta
En [dm²]
(2) Estructura ALPHA con rejilla abatible de protección contra caídas [mm].
BTDR 3 Déco 2 puertas
En [dm²]
(2) Estructura ALPHA con rejilla abatible de protección contra caídas [mm].

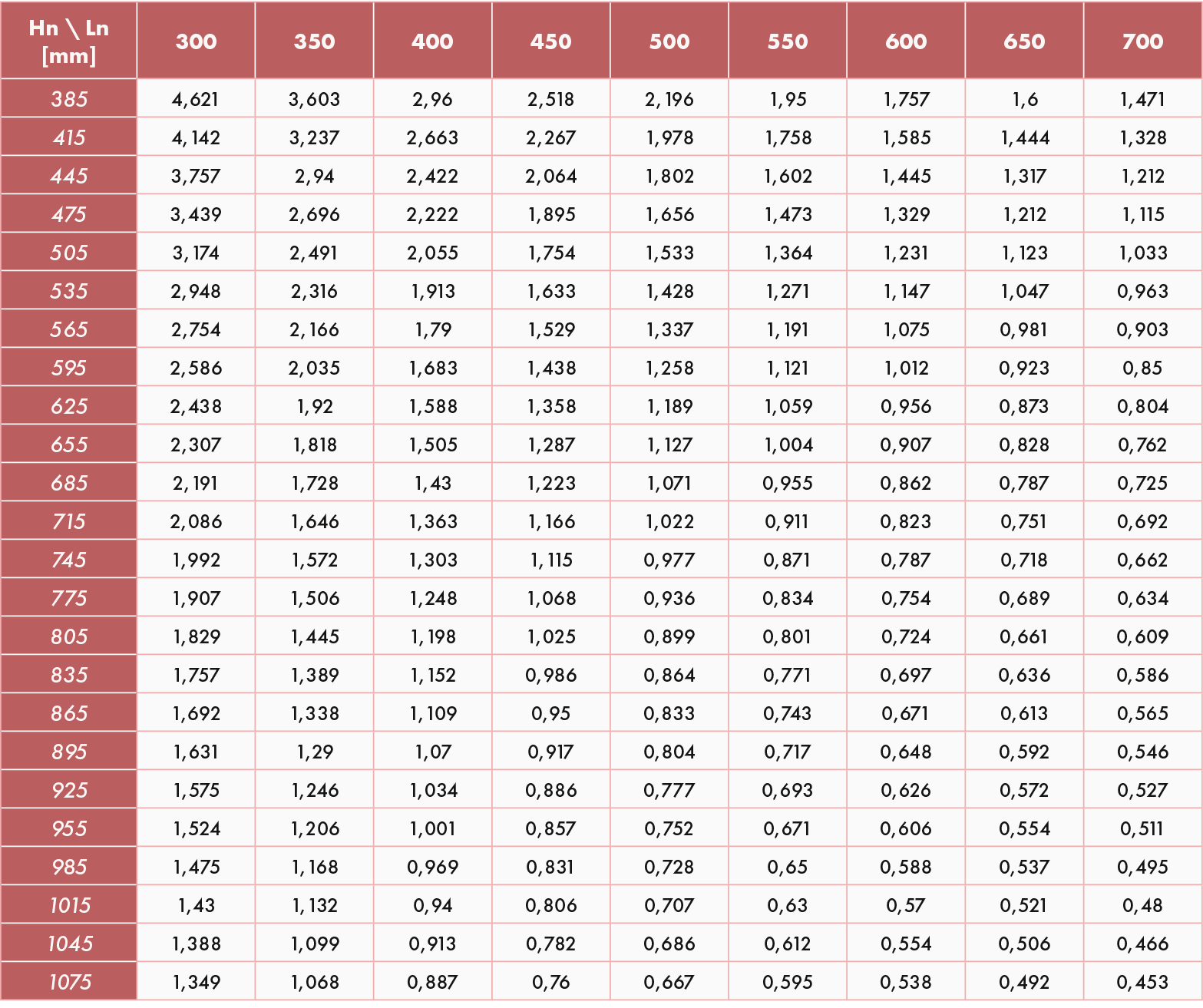

TABLAS DE PÉRDIDAS DE CARGA
BTDR 3 Déco 1 puerta
Pérdidas de carga en [Pa]
Δp = 0,6 x v² x ζ, con v = caudal / área útil

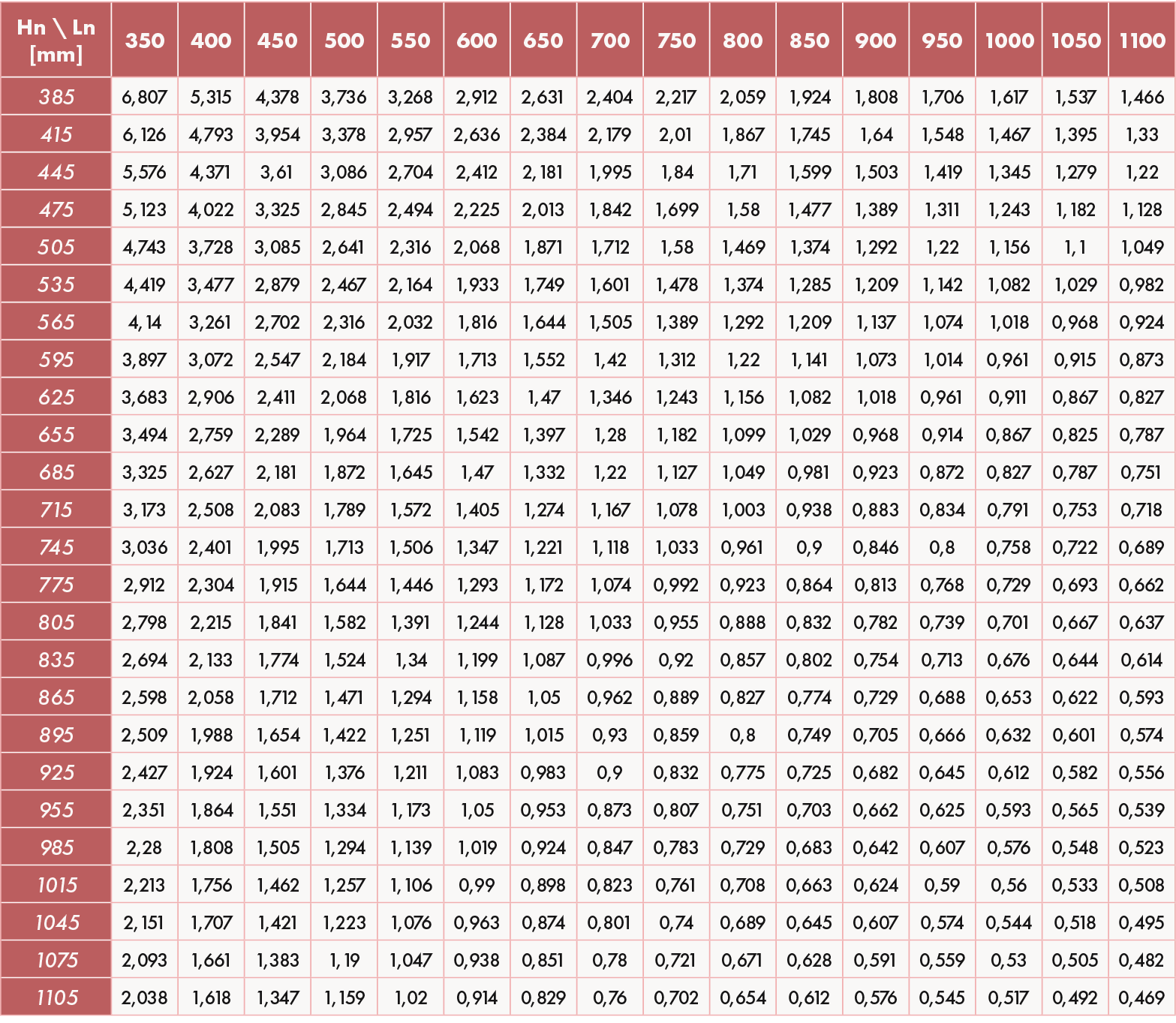

BTDR 3 Déco 2 puertas
Pérdidas de carga en [Pa]
Δp = 0,6 x v² x ζ, con v = caudal / área útil
Resultados
INSTALACIÓN
CONEXIÓN ELÉCTRICA
- La alimentación eléctrica puede realizarse por las cuatro esquinas del registro (dos posibilidades por ángulo).
Sentido de instalación
- Montaje vertical.
- Productos reversibles: apertura a la izquierda o a la derecha.
Instalación a distancia mínima
1. Los registros pueden instalarse a una distancia mínima unos encima de otros o lado a lado, siempre que se monten en manguitos separados, fabricados con el mismo material del conducto y con la resistencia al fuego requerida. Se recomienda no exceder una configuración de 2 x 4 (A x L).
A = 20 mm (registro + marco de montaje)
2. Si se instalan varios registros a la distancia mínima, los puntos de apoyo y refuerzo deben ajustarse proporcionalmente al aumento de peso. El montaje del conducto debe cumplir con el informe de clasificación del fabricante del conducto.
ACCESORIOS
Aro de montagem sem grelha anti-queda
Permite fijar la estructura de troncos a la pared de una manera más sencilla y eficiente.
Sin rejilla anticaída.
Aro de montagem com grelha anti-queda
Opción de seguridad para fijar los troncos a baja altura: anillo de montaje con rejilla anticaída adjunta.
La rejilla está dentro del conducto para evitar cualquier riesgo de caída cuando la puerta está abierta.
Barras de protección horizontales fijadas en el perfil del tronco.
Kit FDCB
Por la evolución de la versión unipolar a la versión bipolar.
Llave para abrir la puerta de registro
