Biovax® 3
techo de flujo unidireccional para unidades operativas
Este es un texto dentro de un bloque div.
Ventajas
Garantía de estanqueidad del sistema: instalación de la cámara y los filtros.
Sistema de montaje de filtros muy sencillo y fiable.
Versión Biovax® 3 Slim: opción de altura de 280 mm.
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
8 modelos estándar para cada una de las versiones:
- Correspondiente a los niveles de protección requeridos por el tipo de cirugía en cuestión.
Caudal de aire inflado:
- De 2350 a 12400 m³/h.
Altura de techo estándar:
- 450 mm.
- Versión delgada con 280 mm de altura (opcional).
Filtrado de muy alta eficiencia:
Filtros H14 o U15 en dimensiones estándar, con 66 (versión 3) o 68 mm (versión 4) de espesor.
BVX 3:
Solución de diseño técnico idéntico, pero sin el paso hermético al brazo cialítico: ver AQUÍla ficha del producto.
Cyclops®:
Biovax® 3 equipado con cajas de recirculación de aire: póngase en contacto con nosotros para obtener más información.
DESIGNACIÓN
APLICACIÓN/USO
- El techo del filtro de flujo unidireccional permite alcanzar la clase ISO 5 en la zona de riesgo, de acuerdo con la norma DIN 1946-4.
CONSTRUCCIÓN/COMPOSICIÓN
Sesión plenaria:
- Chapa de acero (10/10) con pintura epoxi blanca RAL 9010.
- Grifo de presión (diámetro 7 mm) en uno de los lados verticales.
- Retorno de 25 mm en la parte inferior para la colocación de una placa de falso techo.
- Visera con orificios de fijación (diámetro 10 mm cada 50 cm) en la parte superior, para su fijación a la placa.
- Entrada de aire lateral compuesta por una junta rígida (altura 200 mm; profundidad 150 mm).
Anillos de soporte del filtro:
- Chapa de acero (15/10) con pintura epoxi blanca RAL 9010.
- Forman, en la parte inferior de la cámara, un chasis autoportante sobre el que se montan los filtros.
- Base de unión perfectamente plana y hermética, sin posibilidad de fugas en las esquinas.
- Montaje de los anillos y montaje de la hora/cámara de llenado realizados en fábrica.
- Incluye 6 puntos de fijación de los filtros hechos de ganchos giratorios con ¼ de rotación, en acero inoxidable.
- Incluye 2 o 6 clips de fijación para rejillas o protectores.
Transición del brazo cialítico:
- Chapa de acero (10/10) con pintura epoxi blanca RAL 9010.
- Permite establecer un «canal hermético» en el centro del plenario.
- Incluye un tubo de vidrio que permite medir manualmente la suciedad de los filtros desde el tabique.
- Fácil acceso a la base del brazo cialítico, a través de 2 medias placas impermeables y extraíbles.
Filtros de muy alta eficiencia:
- Celdas de filtro de tamaño estándar: 3.6 - 6.6 - 9.6 - 12.6.
- Eficiencia: H14 o U15.
Rejillas de difusión de flujo seguras:
- Chapa de acero (índice de perforación: 40%) con pintura epoxi blanca RAL 9010.
- Garantizan la regularidad del aire soplado, sin interrupciones en el flujo o zonas muertas.
OPCIONES
- Posibilidad de instalación descentrada del brazo cialítico.
- Techo personalizado, entrada de aire hecha a medida.
- Versión en acero inoxidable.
- Versión delgada: altura baja, H = 280 mm.
- Iluminación integrada alrededor del techo.
- Versión acústica para atenuar los niveles sonoros.
EMBALAJE
- Se vende por unidad.
- La cámara y los accesorios de montaje se empaquetan en una película de plástico y se envían en una caja de madera.
- Los filtros y rejillas de muy alta eficiencia se envían por separado en cajas de cartón, en palés.

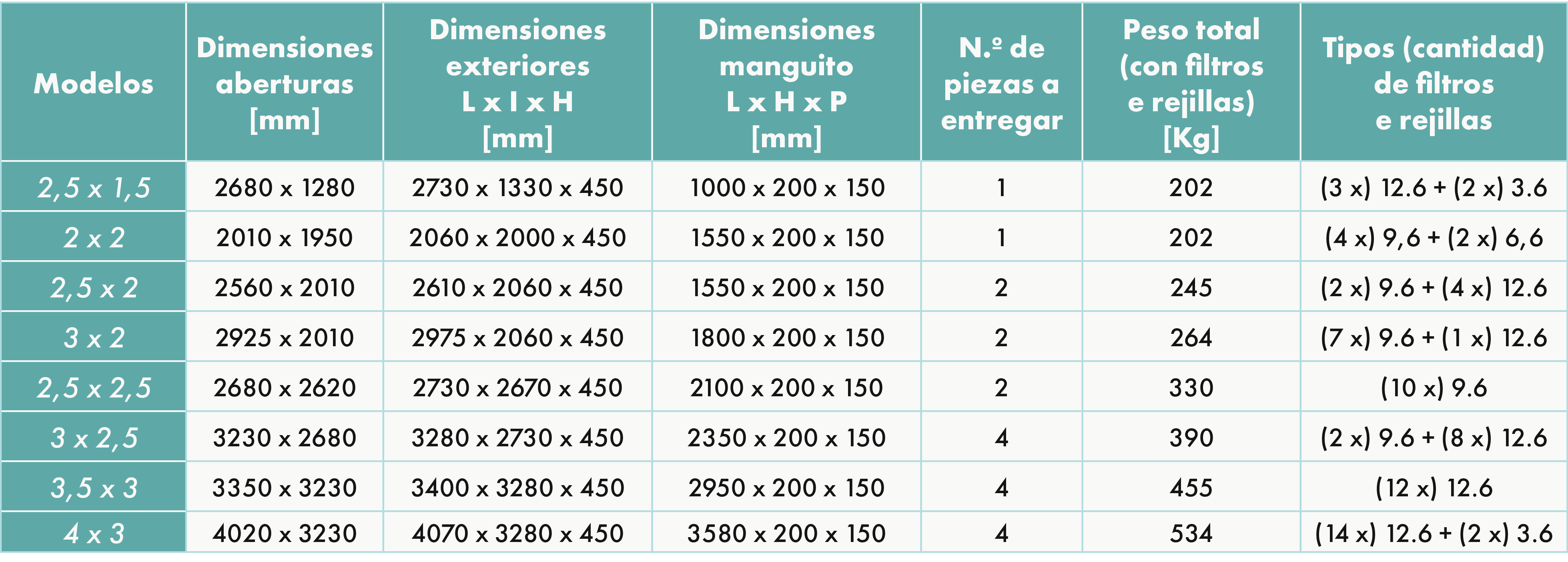

DIMENSIONES
CRUCES Y PESOS

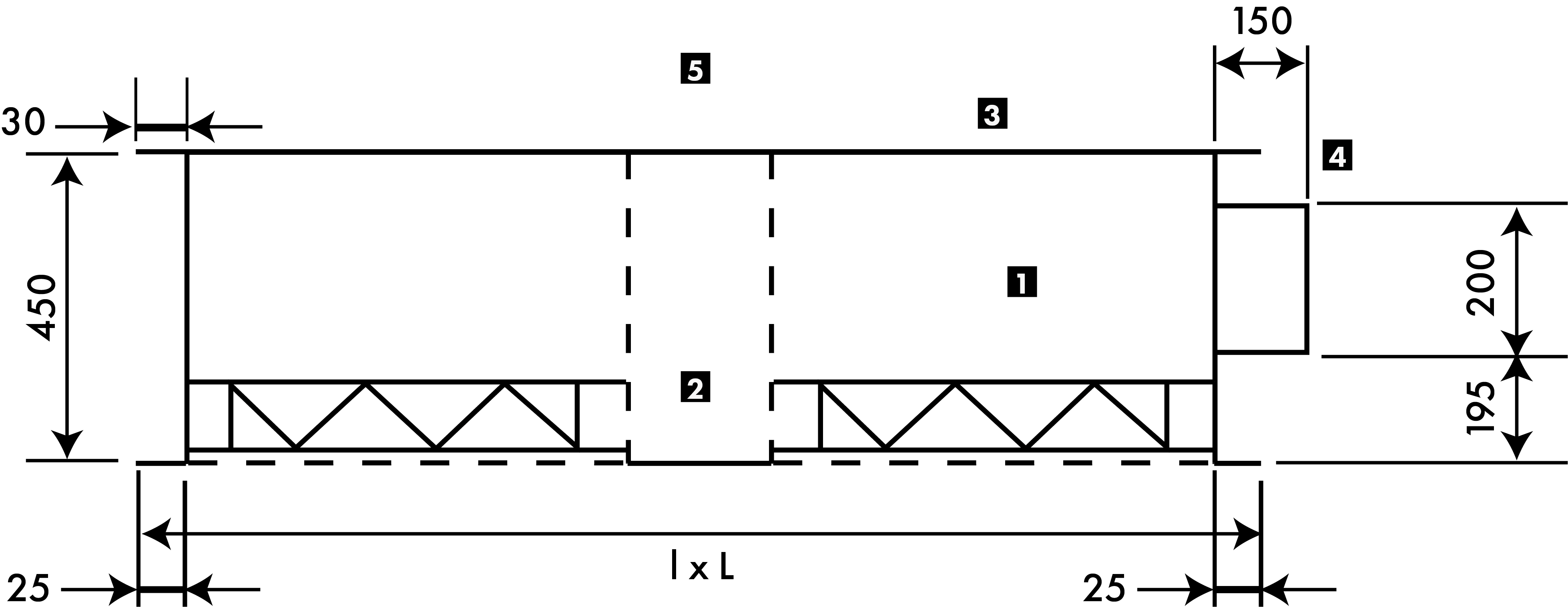

VISTA CORTADA DEL TECHO
Versión estándar
Versión delgada
PRINCIPIO DE FUNCIONAMIENTO
Flujo y extracción unidireccionales en la zona inferior del bloque: efecto pistón
ACCIONES OBLIGATORIAS
- Asamblea del pleno.
- Instalación de filtros y rejillas y verificación de integridad (prueba Emery 3004).
SELECCIÓN
CRITERIOS PARA ELEGIR UN TECHO DE FILTRADO
La selección de un límite máximo se basa en dos puntos esenciales:
- Determine el nivel de riesgo de la zona (análisis de usuarios).
Según el nivel de riesgo de la zona a tratar, los parámetros del aire que deben tenerse en cuenta para el dimensionamiento varían:
Riesgo 3: la velocidad de renovación del volumen de aire en la habitación debe ser de al menos 15 vol/h.
Riesgo 4: en el caso de una zona de riesgo 4, la velocidad del aire por debajo del techo debe rondar los 0,32 m/s con una nueva velocidad de aire de al menos 6 vol/h. - Determine el área a tratar.
Nota importante:en el caso de un flujo unidireccional en la zona de riesgo 3, una selección a 15 v/h puede no cubrir toda el área de la unidad operativa.
Para la selección de un techo, es imperativo comenzar por determinar el área del bloque operativo.
La unidad operativa comprenderá al menos:
- O paciente;
- Equipo médico;
- Utensilios quirúrgicos.

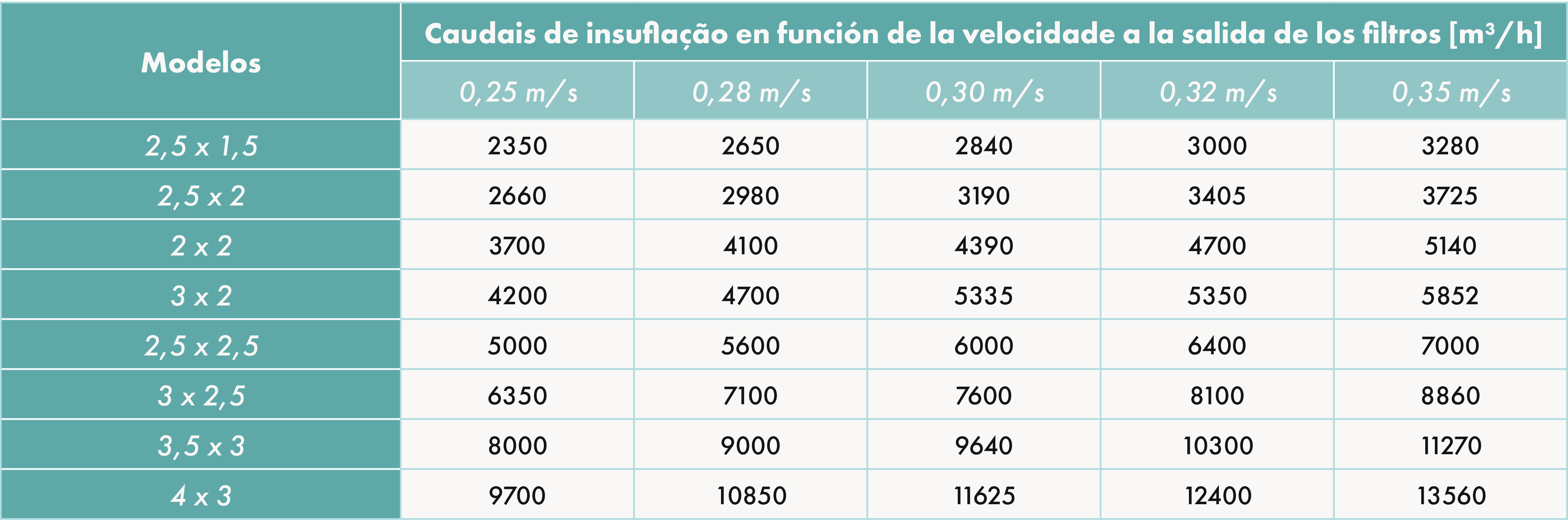

Dimensiones de los techos:
INSTALACIÓN
ACCESORIOS
PARA EFI MPL
Minifiltro plisado H14 o U15 de muy alta eficiencia.
Indicado para flujo unidireccional.
<spanclass=» text-note» >Consulte AQUÍconsulte la ficha del producto para obtener más información</span>.
Grelhas perfuradas Secure Flow®
Em chapa de aço (taxa de perfuração: 40%).
Pintura epóxi branca RAL 9010.
Asseguram a regularidade do ar insuflado, sem interrupções do fluxo nem zonas mortas.
Proteções
En chapa de acero.
Pintura epoxi blanca RAL 9010.
Se pueden utilizar cuando las rejillas de difusión no se aplican en instalaciones de riesgo 3, según la norma NFS 90-351.
Límites periféricos
Longitud por pedido.
Mastique FT 101
