BF-V

difusor de pared híbrido con alta inducción

Este es un texto dentro de un bloque div.

Ventajas

Difusor híbrido de pared de alta inducción (difusión de corto y largo alcance) con placa perforada y discos con 7 inyectores.
La descarga de aire puede ser simétrica o asimétrica según la dirección de los inyectores (ajustable en 360°).
Fácil instalación en la pared. Incluye una fijación completa con resorte.
Bajo nivel de potencia acústica y pérdida de carga reducida.
Fácil de ajustar la difusión para el modo de refrigeración y calefacción.
La mezcla del aire primario con el aire ambiente se lleva a cabo con alta eficiencia.
Velocidades bajas del aire en la zona ocupada, por lo general inferiores a 0,15 m/s.
Homogeneización de las velocidades del aire en el área ocupada.
Distancia mínima al techo de 50 mm.

No se ha encontrado ningún artículo.

DESCRIPCIÓN TÉCNICA

GAMA

Dimensiones límite de producción: 580, 760 y 940 mm (longitud); 176 y 268 mm (altura); 1 o 2 vías.
Altura de instalación superior a 2,2 m.
ΔT de -10 K para refrigeración y +10 K para calefacción.

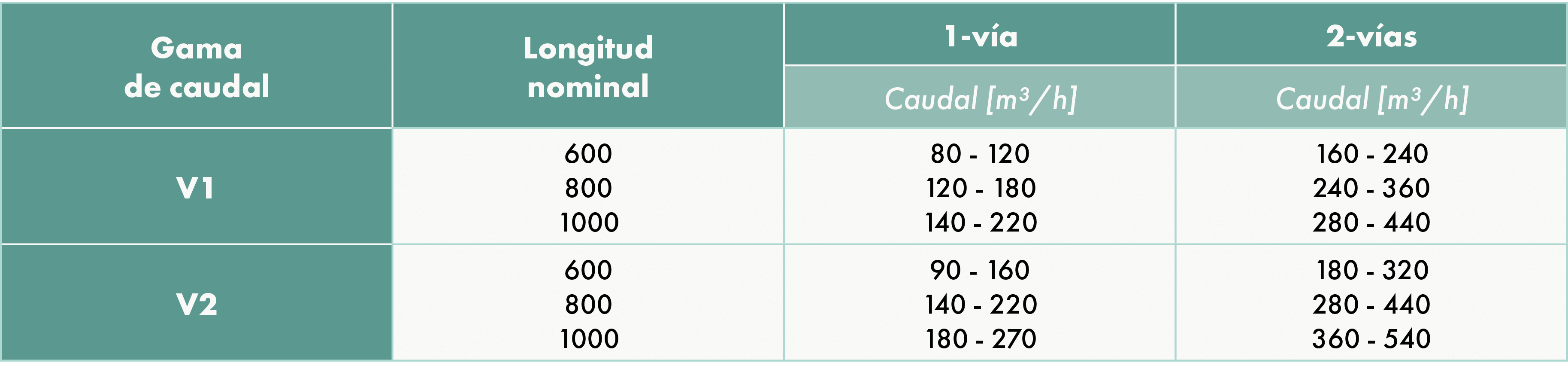

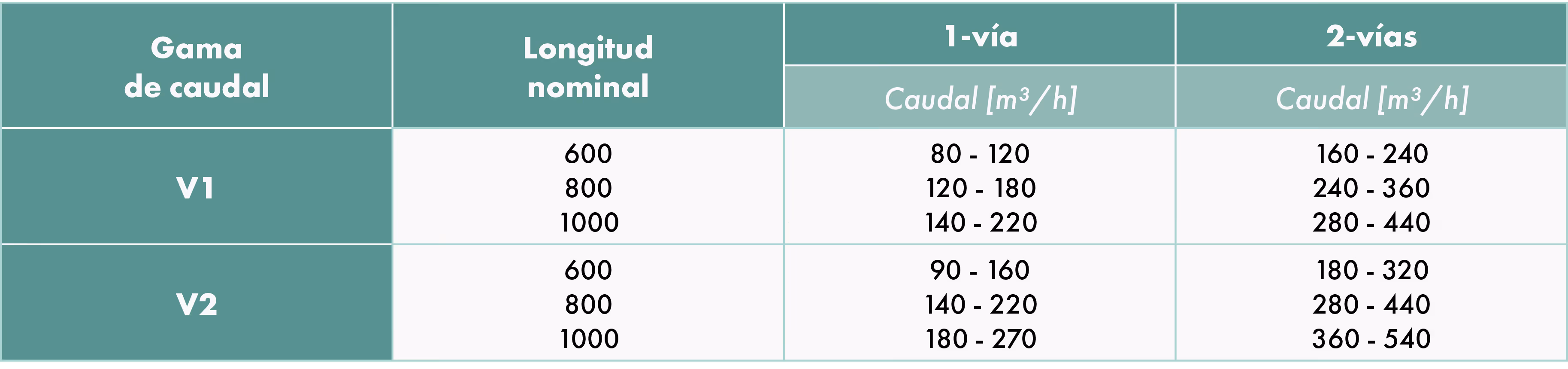

Caudales indicativos de 80 a 540 m³/h (tablas de selección).

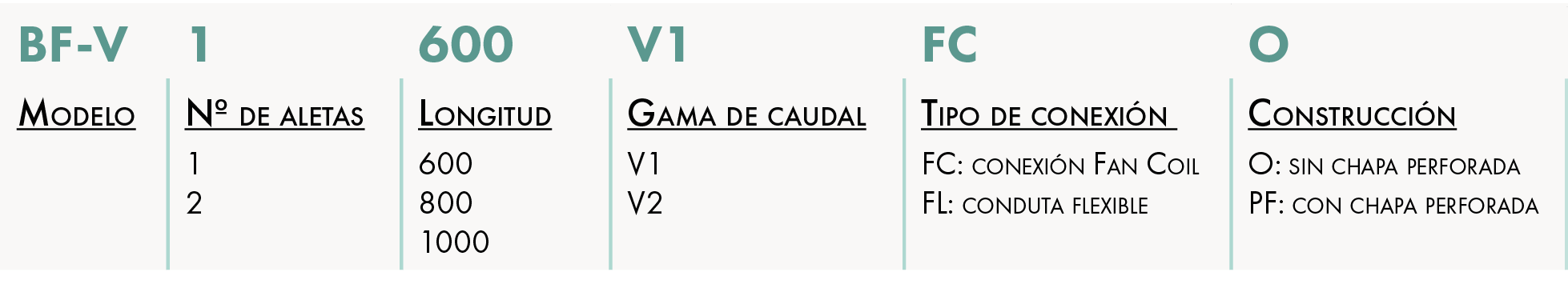

DESIGNACIÓN

APLICACIÓN/USO

Los difusores están diseñados para su instalación en la pared.
Se utilizan en los casos en que hay grandes diferencias térmicas en las habitaciones de los hoteles, las aulas y son ideales para reemplazar las simples parrillas en espacios rehabilitados.

CONSTRUCCIÓN/COMPOSICIÓN

Los componentes principales del difusor híbrido son la placa frontal perforada 1e 1acon discos giratorios con inyectores integrados 2y una conexión completa 3.
La placa frontal se fija a la llanta mediante clips 4 pudiéndose sacar así del interior del espacio.

Material:

Disco con inyectores: fabricado en policarbonato PC-GF-10-V0, pintado en blanco RAL 9010 o negro RAL 9005.
Interior del disco construido en ABS, pintado negro RAL 9005.
La placa perforada y el anillo de soporte son de acero galvanizado, pintado según la norma RAL 9010.

OPCIONES

EMBALAJE

Se vende por unidad.

DIMENSIONES

PRINCIPIO DE FUNCIONAMIENTO

El aire es soplado simultáneamente por la placa perforada y por los inyectores direccionales.
El chorro de aire que sale a mayor velocidad a través de los inyectores induce el aire junto a la placa perforada y dirige todo el aire en una dirección preestablecida.

Insuflación de corto alcance

Uso de chapa perforada para el tratamiento de cargas térmicas en las proximidades.

‍

Insuflación de largo alcance

Uso de discos giratorios con inyectores integrados que producen pequeños chorros de aire con alta inducción para tratar el área remota y promover una mezcla efectiva del aire primario con el aire ambiente.
Los inyectores se pueden girar 360º desde el interior del espacio.
De esta forma, es posible soplar aire en cualquier dirección.
Los discos giratorios situados en los extremos del difusor (tanto a la izquierda como a la derecha) producen un chorro de aire más directo, mientras que los discos giratorios del centro permiten una mayor propagación del flujo de aire.
La combinación de estas dos características desarrolla un flujo de aire asimétrico, ideal para locales grandes (de 3,5 a 5 m de ancho).

Discos giratorios con inyectores giratorios de 360°

Posibilidad de redirigir el flujo en varias direcciones (mayor área de cobertura), mediante el ajuste individual de los discos giratorios con inyectores.
Fácil de ajustar la difusión para el modo de calefacción/refrigeración (invierno/verano).

Este tipo de instalación es muy común en las habitaciones de hotel. Con el ajuste adecuado de los inyectores direccionales, el aire se extiende por todo el ancho de la habitación.

‍

(1) Ventilador-convector; (2) Difusor BF-V

Prueba de laboratorio del funcionamiento del difusor BF-V

Las velocidades y temperaturas en una habitación de hotel, con una instalación asimétrica o simétrica, se ilustran en la siguiente figura, en modo refrigeración.
La mayoría de las velocidades medidas están por debajo de 0,5 m/s y la mayoría son inferiores a 0,15 m/s. La temperatura interior es prácticamente uniforme, con la mayor diferencia de temperatura por debajo de +- 1 K.

‍

(1) Difusor ubicado a la derecha de la pared, que mide 1,1 m de altura; (2) Difusor ubicado en el centro de la pared, que mide 1,1 m de altura;

‍

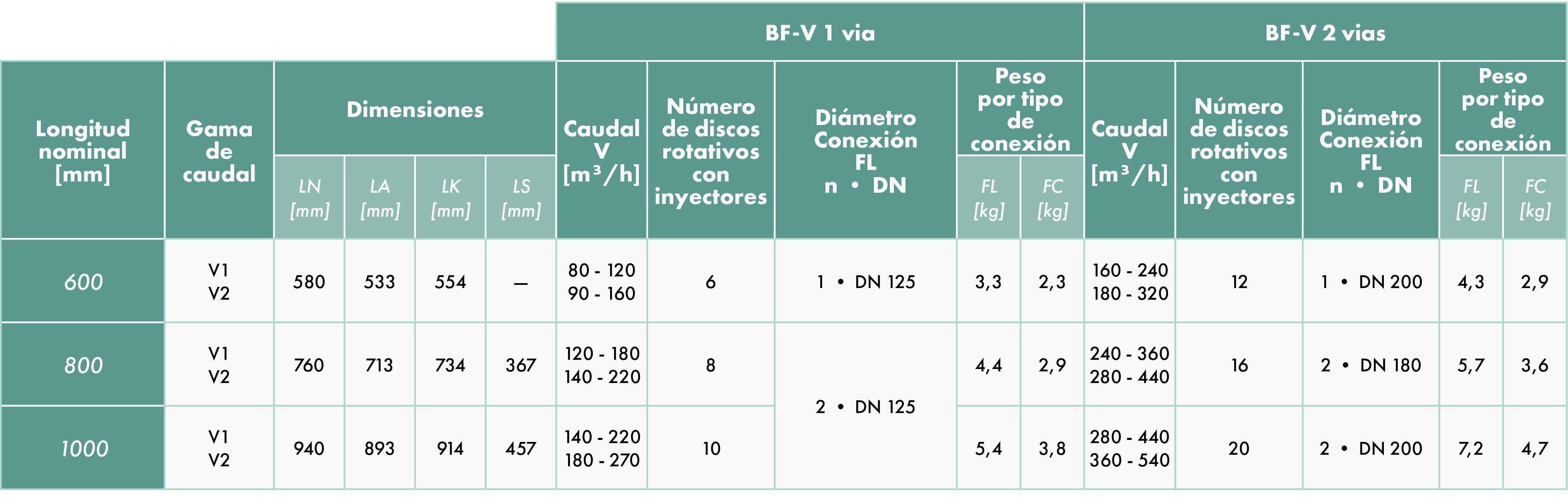

DIMENSIONES

BF-V 1 vía

(1) Apertura; (2) conexión tipo FL; (3) conexión tipo FC

‍

BF-V de 2 vías

‍

Tipo de conexión FL: BF-V de 1 vía o 2 vías

‍

Conexión FC: BF-V de 1 o 2 vías

‍

SELECCIÓN

DETERMINACIÓN DE LA DISTANCIA MÍNIMA DE INSTALACIÓN ENTRE DIFUSORES

La selección se realiza de acuerdo con la norma DIN EN ISO 7730.

Se utilizará el siguiente procedimiento para seleccionar el difusor:

Seleccione el caudal máximo específico (Figura 1) de acuerdo con la velocidad máxima en el área ocupada (u) y la altura de instalación del difusor (H);
Determine la distancia mínima entre los difusores de acuerdo con la siguiente fórmula:

La distancia mínima entre los difusores será la diferencia entre el ancho de la zona de intersección (E) y la longitud del difusor (LA)

VA = flujo de aire por difusor
vSP max= caudal específico máximo por m²
u = velocidad máxima en la zona de ocupación
E = ancho de la zona de intersección
LE= longitud de la partición
tmin = distancia mínima entre difusores
LA = longitud nominal del difusor

‍

Flujo específico máximo

‍

El criterio de selección se basa en ΔTmax= -10K.
Si la diferencia de temperatura es inferior, el vSp max se incrementará de acuerdo con los siguientes coeficientes de corrección:
ΔTmax = -8 K VSPmax 15% más
ΔTmax = -6 K VSPmax 35% más
ΔTmax = -4 K VSPmax 40% a más
