Atria® Statique
campana estática (solo extracción)
Ventajas
Acabado en acero inoxidable cepillado de 8/10e de espesor (EN 1430).
Estructura reforzada para garantizar una alta resistencia, sin rastro alguno de soldadura en las caras visibles de la campana.
Visera disponible en 3 alturas: 250, 400 o 500 mm para proyectos que requieran dimensiones reducidas.
Amplia selección de accesorios: iluminación, registros, en diferentes combinaciones entre sí.
Fabricación a medida y personalizaciones disponibles.
DESCRIPCIÓN TÉCNICA
GAMA
Dimensiones:
- Visera de 250, 400 o 500 mm.
- Longitud de 1000 a 6000 mm: módulo monobloque de 1000 a 3000 mm.
- Todas las longitudes superiores a 3000 mm se realizarán mediante el ensamblaje de dos módulos.
Campana mural:
- Profundidad: 900, 1100, 1300 y 1500 mm.
Campana central:
- Profundidad: 1800, 2200, 2600 y 3000 mm.
- Compuesta por el ensamblaje de 2 módulos.

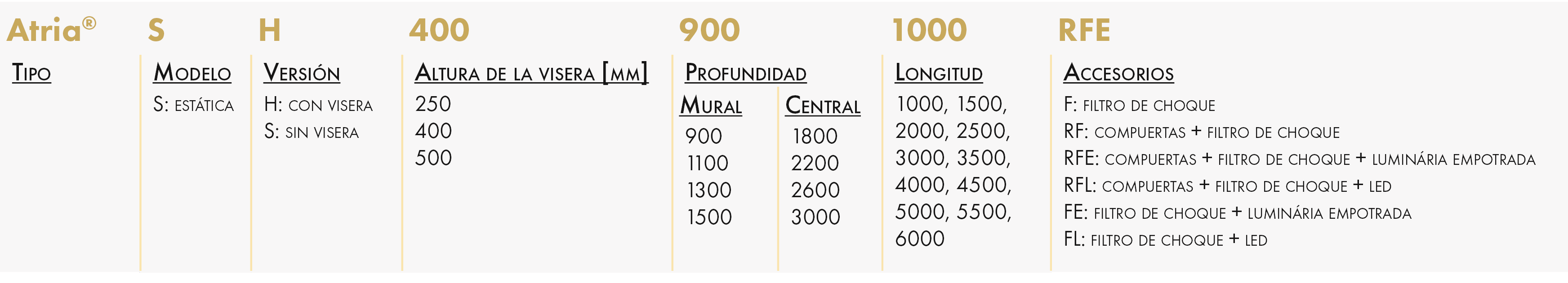

DESIGNACIÓN
APLICACIÓN/USO
- Extracción de calor, captación, confinamiento y filtrado de contaminantes en cocinas profesionales.
- Diseñada para cocinas de tamaño y funcionamiento medios.
- Restauración comercial o colectiva.
CONSTRUCCIÓN/COMPOSICIÓN

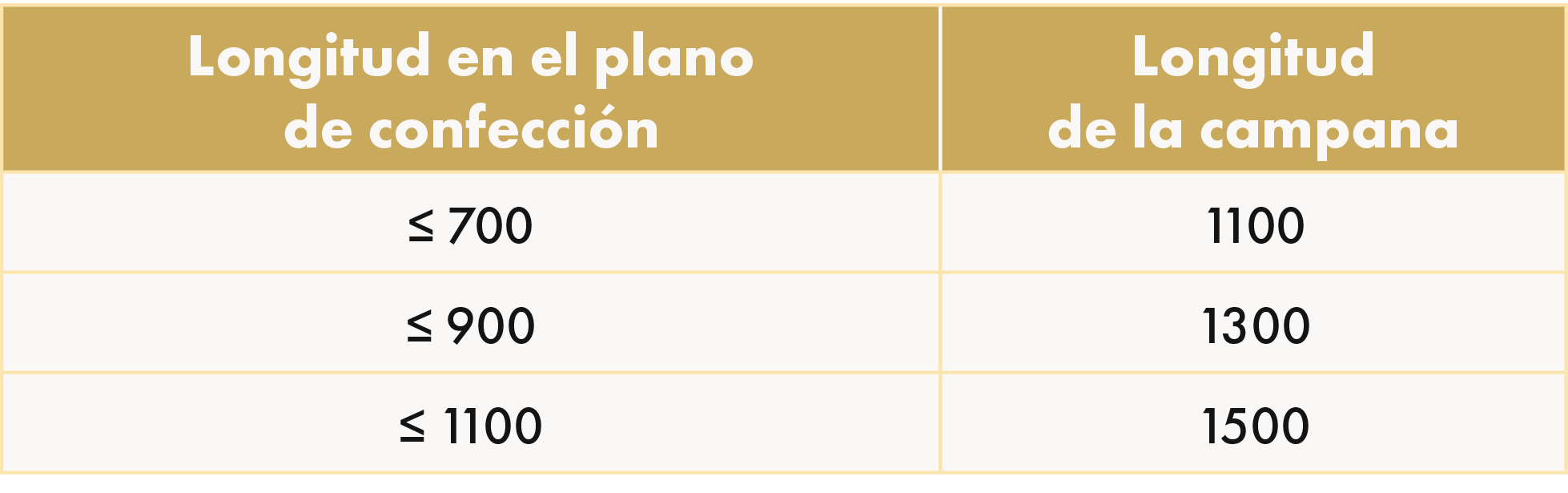

Selección rápida de la campana más adecuada:
- En función de las dimensiones del plano de cocción, en mm.
OPCIONES
Accesorios:
Iluminación:
- LED empotrada, resistente a altas temperaturas, IP 65 (clasificación 400º C / 90 minutos).
- Tubular T5 empotrada, de bajo consumo, IP 54.
- Virolas para conexión a conducto.
- Registros de regulación de caudal (montados o sin montar).
- Integración de Pyrosafe® Pro: sistema automático de detección y extinción de incendios en cocinas.
Opciones:
- Campana totalmente en acero inoxidable.
- Chapa de prolongación vertical entre la campana y el techo.
- Extracción: apertura circular del pleno en posición central.
- Dimensiones a medida bajo pedido.
- Adaptaciones posibles: campana en ángulo, paso de viga transversal, longitudinal o pilar.
- Sustitución de placa de obturación por filtro.
- Personalización del color de la campana.
- Corte láser de la visera de la campana y retroiluminación.
EMBALAJE
- Vendido por unidad.
- Suministrado en palés de madera, con embalaje optimizado contra impactos durante el transporte.
- Las campanas centrales se suministran en 2 partes para su instalación en obra.
- Las campanas con una longitud superior a 3000 mm se suministran en varios módulos para su instalación en obra.
- Protección de las chapas de acero inoxidable mediante película de fácil retirada.
DIMENSIONES
DIMENSIONES Y PESOS

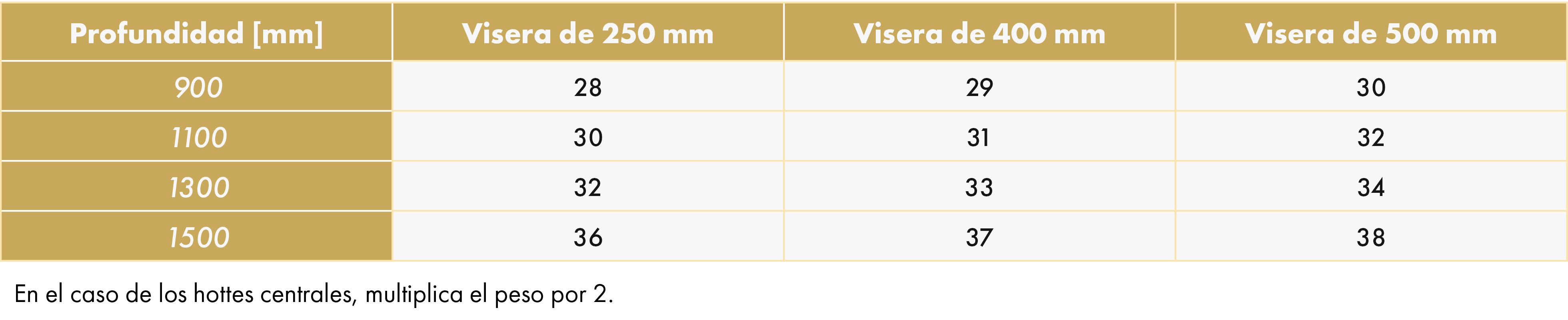

Peso en kg por metro lineal

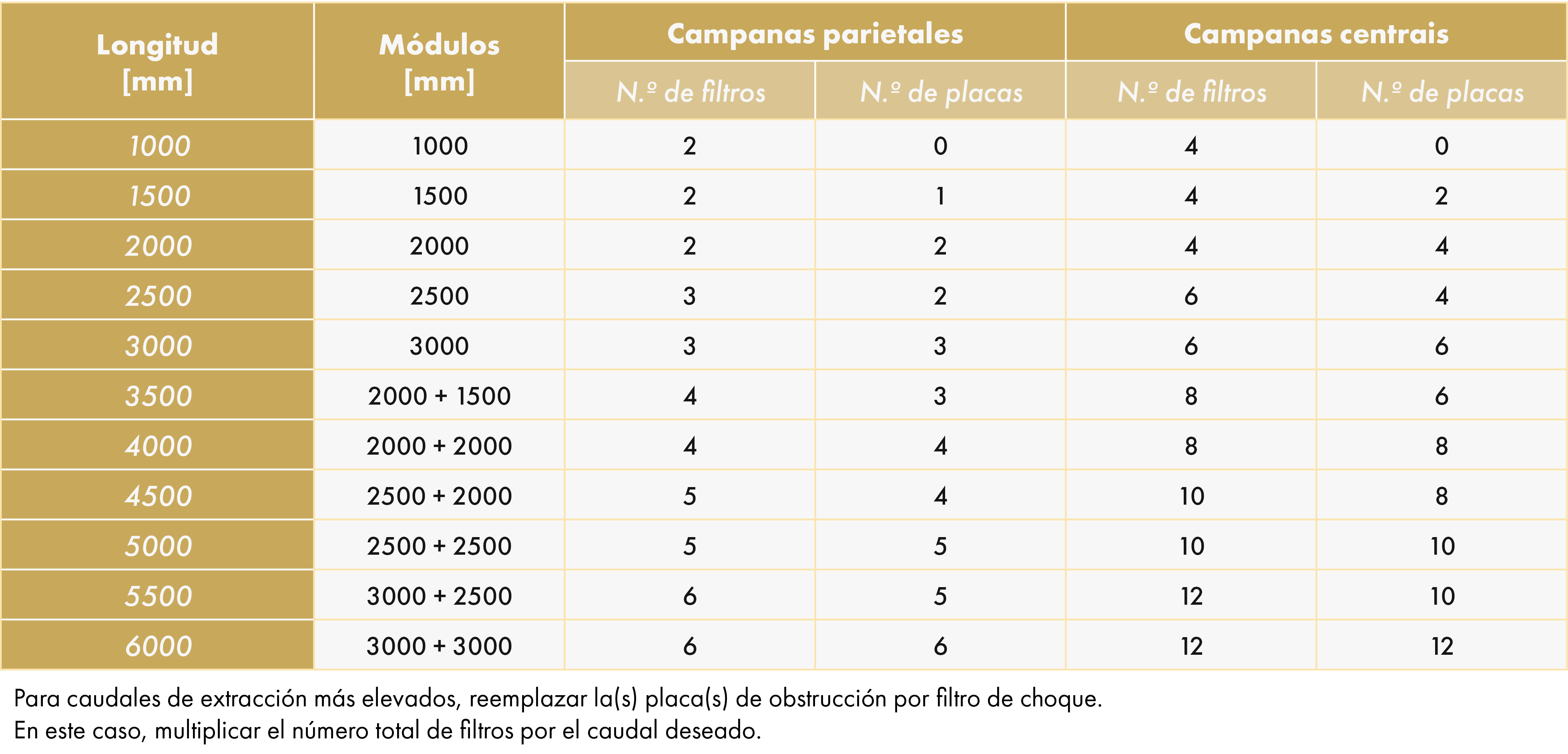

COMPOSICIÓN ESTÁNDAR DE LA CAMPANA
- La campana Atria® Statique ha sido diseñada con la cara inferior reducida para optimizar la zona de acumulación de humos, lo que resulta en una mayor eficiencia de esta solución. Su construcción es de acero inoxidable cepillado en las caras visibles y de acero galvanizado en las caras superiores y posteriores, con una estructura reforzada mediante varios refuerzos instalados, uno de ellos a lo largo de la profundidad de la campana, otro al nivel de las aristas de las caras y, además, en las uniones interiores.
- Nuestra amplia gama de campanas es el resultado de múltiples ensayos realizados en el laboratorio France Air, impulsados siempre por el objetivo de presentar al mercado soluciones innovadoras de máxima calidad comprobada.
PRINCIPIO DE FUNCIONAMIENTO
- Este es el método tradicional de captación de contaminantes en una cocina profesional.
- En esta configuración, el ventilador se encuentra instalado en el exterior (campana estática), pero también podría estar montado en el interior (a distancia), en el conducto o directamente en el interior del pleno de la campana (campana motorizada).
- El sistema de compensación, en este tipo de funcionamiento, deberá ser independiente.
- La principal ventaja de este concepto es el reducido coste de inversión.
CURVA DE EFICIENCIA DEL FILTRO DE CHOQUE
Incluido de serie con la campana
SELECCIÓN
Resultados
INSTALACIÓN
ESQUEMA DE PUNTOS DE SUSPENSIÓN
Módulo de 1000 a 2000 mm
- Virolas suministradas como accesorio.
Módulo de 2500 a 3000 mm
- Virolas suministradas como accesorio.
ACCESORIOS
Remoção dos filtros
Acessório para remoção rápida de filtros.
Placas de obturação
Totalmente em aço inox.
Dimensões: 499 x 390 x 25 mm.
Peso: 1,4 kg.
Virola de ligação
Para ligação à rede de condutas, em placa, montada ou não montada.
Disponível nos Ø 315, 355, 400 mm (com ou sem abertura).
Registo de regulação
Registro rectangular de acero galvanizado para regular el flujo de la campana, instalado bajo un riel dentro de la extracción total de la campana.
Se entrega montado o desmontado.
Filtros de choque
Para reemplazar los filtros suministrados con el equipo (estándar).
Filtro totalmente en acero inoxidable.
Fácil de limpiar, con perforaciones para evacuar la grasa a lo largo de los filtros.
Eficiencia del 95%.
Dimensiones: 499 x 390 x 25 mm.
Peso: 1,8 kg
Posibilidad de personalizar los filtros: RAL pintado a su elección.
Painéis adicionais
Painéis disponíveis: lateral, posterior ou superior.
Em aço inox.
Hotte de canto
Capucha angular con ángulo de 90º.
Otros ángulos o ángulos exteriores: póngase en contacto con nosotros.
Prolongamento da hotte
Accesorio de extensión en acero inoxidable idéntico al de la campana (AISI 304) para garantizar la armonía estética.
Altura de 100 a 600 mm con escalón de 100 mm; para otras alturas (hasta 1000 mm), póngase en contacto con nosotros.
Construção personalizada
Longitud a petición:
consúltenos.
Adaptación para el paso de vigas o pilares.
El contorno y las dimensiones se definirán en el momento del pedido.
Paso de vigas transversales
(H o D: no más de 150 mm).
Paso longitudinal del haz
(H o D: no más de 150 mm).
Pasaje del pilar
(H o D: no más de 150 mm).
Ligação à rede de condutas para gama Mooréa®
Colector de escape central trasero
Altura H: 400 mm — Ancho L: 400 mm
Colector de extracción simple
Altura H: 300 mm — Ancho L: 425 mm
Colector de extracción doble
Altura H: 300 mm — Ancho L: 960 mm
Otras personalizaciones
Personalización del color de la capucha.
Corte con láser de la visera del capó y la luz de fondo.
Luminarias
Tubular T5 empotrada
Evita el desarrollo de gérmenes y la acumulación de grasa.
Fijación y mantenimiento sencillos, limpieza facilitada.
Lámpara fluorescente tubular T5 de bajo consumo, IP 54.
Vidrio de policarbonato translúcido.
Conexión 230 V ~ 50/60 Hz.
Dimensiones:
LED empotrado
Iluminación LED, IP 65, con resistencia a altas temperaturas: clasificación 400º C / 90 minutos.
Solución empotrada que evita las zonas de acumulación de suciedad y facilita la limpieza.
Excelente distribución de la iluminación por toda la longitud de la campana.
Conexión a 230 V ~ 50/60 Hz.

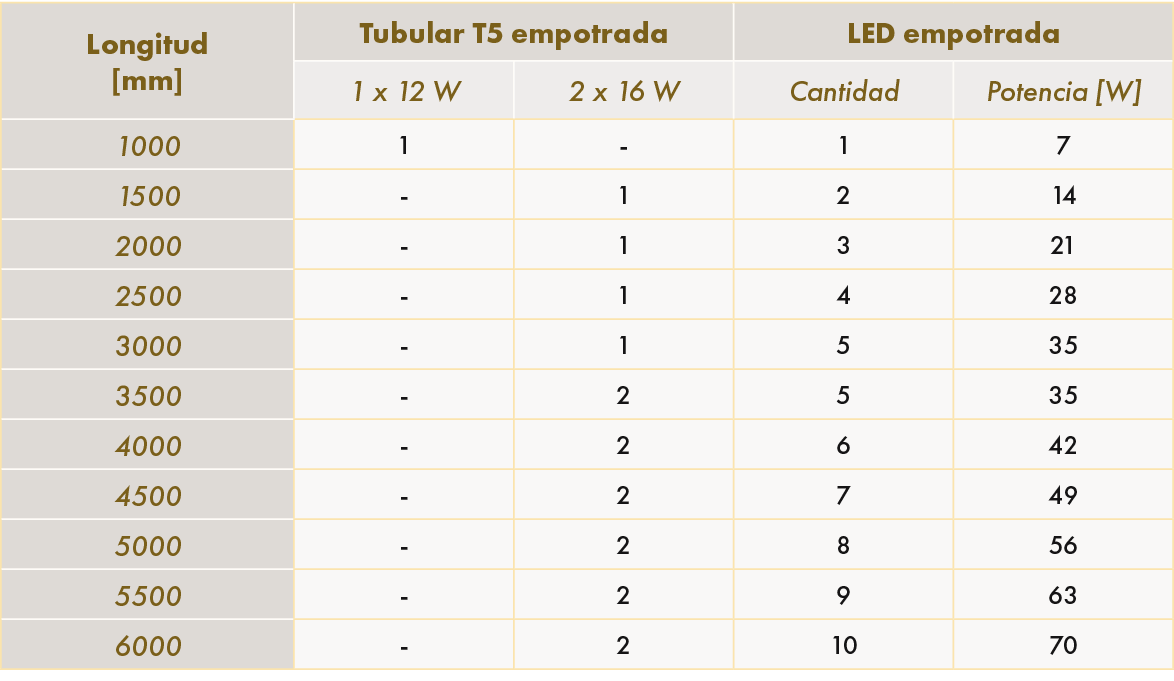

Tipo y cantidad de luminarias (accesorios):
