Atria® Compensation
campana con compensación integrada
Ventajas
Acabado en acero inoxidable cepillado de 8/10 mm de espesor (EN 1430).
Estructura reforzada para garantizar una alta resistencia, sin rastro alguno de soldadura en las caras visibles de la campana.
Visera de 400 o 500 mm para proyectos que requieran dimensiones reducidas.
Amplia selección de accesorios: filtros de choque, iluminación, registros, en diferentes combinaciones entre sí.
Fabricación a medida y personalizaciones posibles.
DESCRIPCIÓN TÉCNICA
GAMA
Dimensiones:
- Visera de 400 o 500 mm.
- Longitud de 1000 a 6000 mm: módulo monobloque de 1000 a 3000 mm.
- Todas las longitudes superiores a 3000 mm se realizarán mediante el ensamblaje de dos módulos.
Campana mural:
- Profundidad: 1100, 1300 y 1500 mm.
Campana central:
- Profundidad: 2200, 2600 y 3000 mm.
- Compuesta por el ensamblaje de 2 módulos.

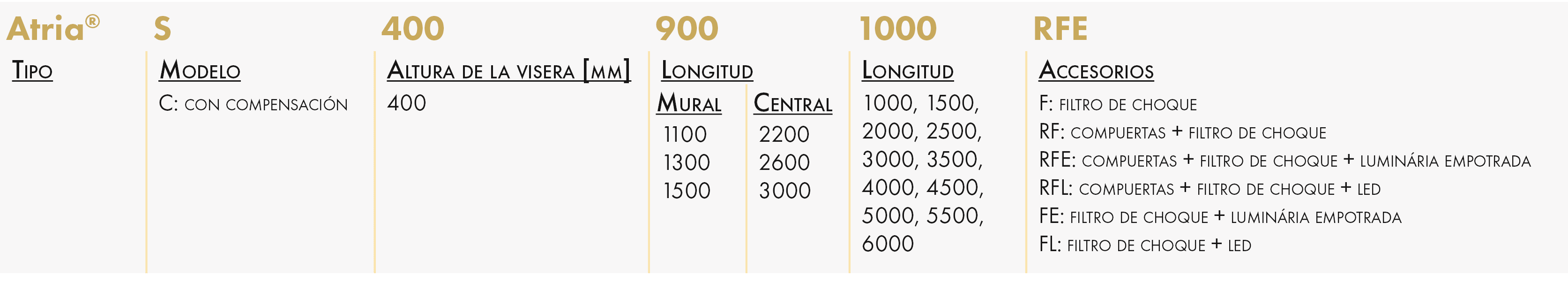

DESIGNACIÓN
APLICACIÓN/USO
- Extracción de calor, captación, compartimentación y filtrado de contaminantes en cocinas profesionales.
- Compensación de aire tratado hasta 1100 m³/h por metro lineal.
- Diseñada para cocinas de tamaño y funcionamiento medios.
- Restauración comercial o colectiva.
CONSTRUCCIÓN/COMPOSICIÓN
Selección rápida de la campana más adecuada:
- En función de las dimensiones del plano de cocción, en mm.
OPCIONES
Accesorios:
Iluminación:
- LED empotrada, resistente a altas temperaturas, IP 65 (clasificación 400º C / 90 minutos).
- Tubular T5 empotrada, de bajo consumo, IP 54.
- Virolas para conexión a conducto.
- Registros de regulación de caudal (montados o sin montar).
- Integración de Pyrosafe® Pro: sistema automático de detección y extinción de incendios en cocinas.
Opciones:
- Campana totalmente en acero inoxidable.
- Placa de prolongación vertical entre la campana y el techo.
- Extracción: apertura circular del pleno en posición central.
- Dimensiones a medida bajo pedido.
- Adaptaciones posibles: campana en ángulo, paso de viga transversal, longitudinal o pilar.
- Sustitución de placa de obturación por filtro.
- Personalización del color de la campana.
- Corte láser de la visera de la campana y retroiluminación.
EMBALAJE
- Vendido por unidad.
- Suministrado en palés de madera, con embalaje optimizado contra impactos durante el transporte.
- Las campanas centrales se suministran en 2 partes para su instalación en obra.
- Las campanas con una longitud superior a 3000 mm se suministran en varios módulos para su instalación en obra.
- Protección de las chapas de acero inoxidable mediante película de fácil retirada.
DIMENSIONES

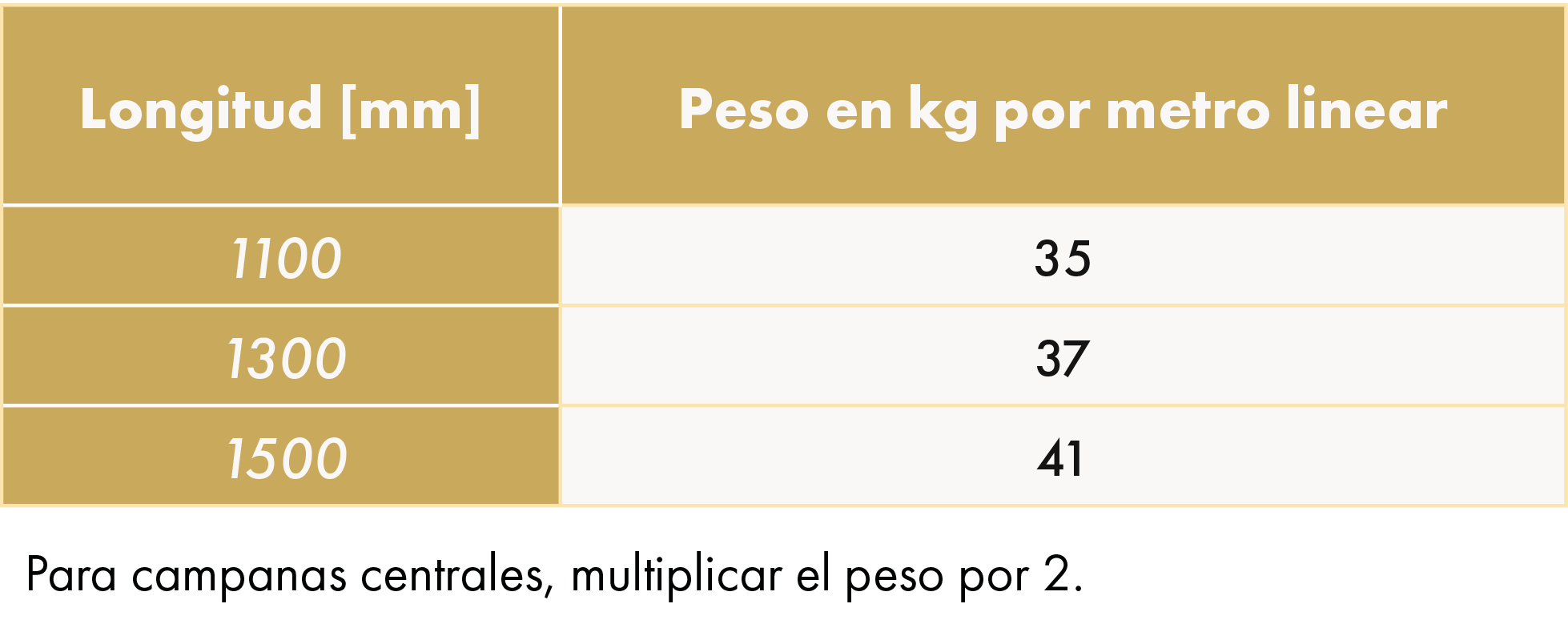

DIMENSIONES Y PESOS

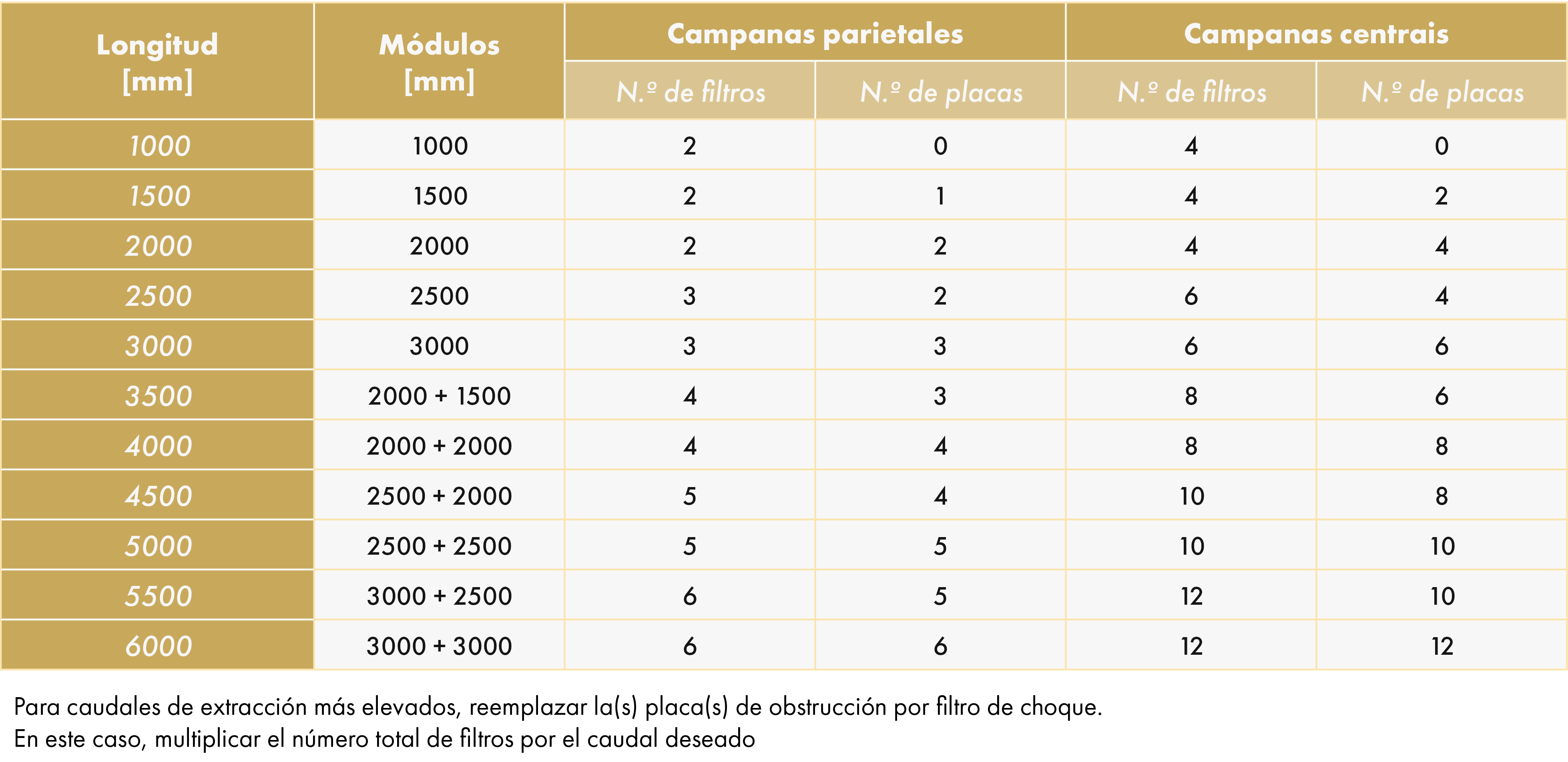

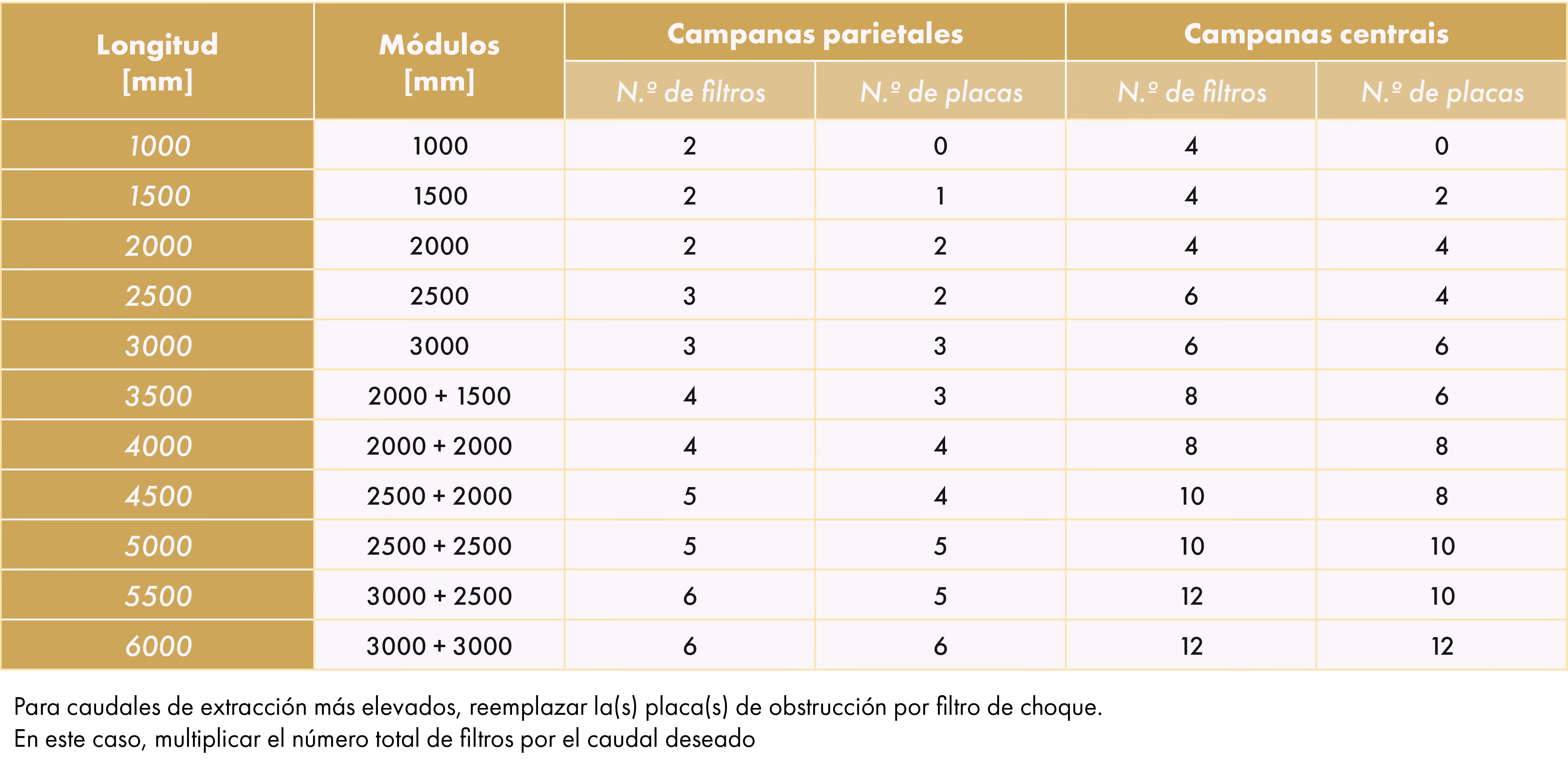

COMPOSICIÓN ESTÁNDAR DE LA CAMPANA
- La campana Atria® Compensation ha sido diseñada con las caras inferior y de compensación reducidas para optimizar la zona de acumulación, lo que resulta en una mayor eficiencia de esta solución. Su construcción es de acero inoxidable cepillado en las caras visibles y de acero galvanizado en las caras superiores y posteriores, con una estructura reforzada mediante varios refuerzos instalados, uno de ellos a lo largo de la profundidad de la campana, otro al nivel de las aristas de las caras y, además, en las conexiones interiores. La compensación en la cara frontal insufla el aire a baja velocidad para maximizar los niveles de confort de los usuarios.
- Nuestra amplia gama de campanas es el resultado de múltiples ensayos realizados en el laboratorio France Air, impulsados siempre por el objetivo de presentar al mercado soluciones innovadoras de máxima calidad comprobada.
CURVA DE EFICIENCIA DEL FILTRO DE IMPACTO
Entregado de serie con la campana
PRINCIPIO DE FUNCIONAMIENTO
- Las campanas con compensación integrada permiten la captación de contaminantes mediante la instalación, a distancia, de un ventilador.
- La cámara de compensación permite, asimismo, difundir el aire de compensación a través de la visera de la campana.
- La chapa perforada en las conexiones de entrada del pleno de compensación provoca una pérdida de carga que permite equilibrar el flujo.
- El diámetro de las microperforaciones en la chapa frontal del difusor ha sido estudiado para garantizar una distribución óptima del aire.
- Para garantizar el funcionamiento correcto del principio de compensación, debe definirse la velocidad de insuflación más adecuada en función del espacio libre frente a la campana, con el fin de evitar cualquier perturbación del flujo de extracción de contaminantes o la creación de molestias para el usuario.
- Las principales ventajas de esta solución residen en la reducción de los costes de inversión y en la integración del sistema de difusión en la campana (más espacio disponible).
DISTRIBUCIÓN DE LAS VELOCIDADES DE COMPENSACIÓN
Caudal de 700 m³/h por metro lineal para 18º C
Caudal de 1100 m³/h por metro lineal para 18º C
SELECCIÓN
Resultados
INSTALACIÓN
ESQUEMA DE PUNTOS DE SUSPENSIÓN
Módulo de 1000 mm
- Virolas suministradas como accesorio.
Módulo de 1500 a 2000 mm
- Virolas suministradas como accesorio.
Módulo de 2500 a 3000 mm
- Virolas suministradas como accesorio.
ACCESORIOS
Remoção dos filtros
Acessório para remoção rápida de filtros.
Placas de obturação
Totalmente em aço inox.
Dimensões: 499 x 390 x 25 mm.
Peso: 1,4 kg.
Virola de ligação
Para ligação à rede de condutas, em placa, montada ou não montada.
Disponível nos Ø 315, 355, 400 mm (com ou sem abertura).
Registo de regulação
Registro rectangular de acero galvanizado para regular el flujo de la campana, instalado bajo un riel dentro de la extracción total de la campana.
Se entrega montado o desmontado.
Filtros de choque
Para reemplazar los filtros suministrados con el equipo (estándar).
Filtro totalmente en acero inoxidable.
Fácil de limpiar, con perforaciones para evacuar la grasa a lo largo de los filtros.
Eficiencia del 95%.
Dimensiones: 499 x 390 x 25 mm.
Peso: 1,8 kg
Posibilidad de personalizar los filtros: RAL pintado a su elección.
Painéis adicionais
Painéis disponíveis: lateral, posterior ou superior.
Em aço inox.
Hotte de canto
Capucha angular con ángulo de 90º.
Otros ángulos o ángulos exteriores: póngase en contacto con nosotros.
Prolongamento da hotte
Accesorio de extensión en acero inoxidable idéntico al de la campana (AISI 304) para garantizar la armonía estética.
Altura de 100 a 600 mm con escalón de 100 mm; para otras alturas (hasta 1000 mm), póngase en contacto con nosotros.
Construção personalizada
Longitud a petición:
consúltenos.
Adaptación para el paso de vigas o pilares.
El contorno y las dimensiones se definirán en el momento del pedido.
Paso de vigas transversales
(H o D: no más de 150 mm).
Paso longitudinal del haz
(H o D: no más de 150 mm).
Pasaje del pilar
(H o D: no más de 150 mm).
Ligação à rede de condutas para gama Mooréa® com compensação
Coletor de extração e compensação
Modelo parietal
Modelo central
Modelo central duplo
Otras personalizaciones
Personalización del color de la capucha.
Corte con láser de la visera del capó y la luz de fondo.
Luminarias
Tubular T5 empotrada
Evita el desarrollo de gérmenes y la acumulación de grasa.
Fijación y mantenimiento sencillos, limpieza facilitada.
Lámpara fluorescente tubular T5 de bajo consumo, IP 54.
Vidrio de policarbonato translúcido.
Conexión 230 V ~ 50/60 Hz.
Dimensiones:
LED empotrada
Iluminación LED, IP 65, con resistencia a altas temperaturas: clasificación 400º C / 90 minutos.
Solución empotrada que evita las zonas de acumulación de suciedad y facilita la limpieza.
Excelente distribución de la iluminación a lo largo de toda la campana.
Conexión a 230 V ~ 50/60 Hz.

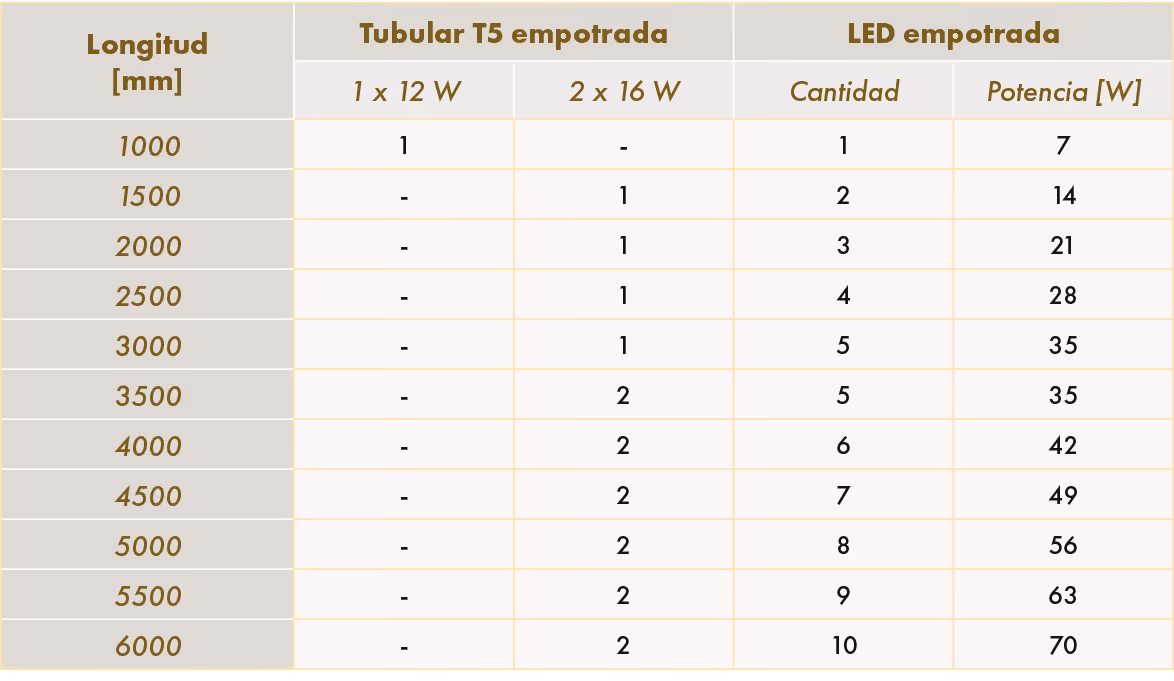

Tipo y cantidad de luminarias (accesorios):
