Arcoa M 4T 33-65

unidad multifunción de 4 tubos con ventiladores axiales de condensación y compresores herméticos scroll a R410

Esto es un texto dentro de un bloque div.

Ventajas

Adaptación a las necesidades térmicas del edificio.
Producción simultánea de agua caliente y fría.
Compacto.
Opción de kit silencioso.

No se ha encontrado ningún artículo.

DESCRIPCIÓN TÉCNICA

GAMA

5 modelos disponibles:

De 34 a 61,9 kW de refrigeración.
De 39,1 a 67,9 kW de calefacción.

‍

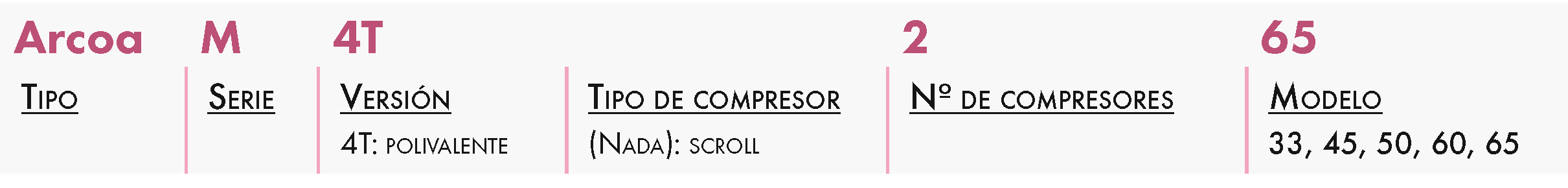

DENOMINACIÓN

APLICACIÓN / USO

Sistema polivalente para la producción simultánea o separada de agua caliente y fría con una sola unidad.

CONSTRUCCIÓN / COMPOSICIÓN

Estructura de acero galvanizado lacado en RAL9018 y aislado acústicamente en el interior, que se divide en dos compartimentos; uno para el compresor, el cuadro eléctrico y los principales componentes del circuito de refrigeración; el otro para los intercambiadores de calor y los ventiladores.
Compresor scroll hermético, equipado con protección y resistencia térmica.
Intercambiador R410A-H2O de acero inoxidable debidamente aislado, dotado de resistencia anticongelante.
R410A-Intercambiador de calor de cobre, aleteado en aluminio.
Circuitos de refrigeración, hidráulica primaria y secundaria de cobre recocido y soldado con aleaciones metálicas.
Ventilador de condensación axial, con protección térmica.
El indicador de presión y el indicador de horas compuerta están disponibles en integrado .
Control integrado con interfaz, incorporado.

OPCIONES

Circuito hidráulico integrado, equipado con bomba de circulación (simple o doble), válvula de purga automática, vaso de expansión y válvula de seguridad. Además, es posible instalar un depósito de inercia integrado.
Motores EC, compresores de descarga forzada, modo silencioso, calentador anticongelante del depósito.
Interfaz de comunicación (disponible: Modbus, Bacnet; Lon).
Temperatura del agua fría a baja temperatura (hasta -10º C)
Condensador con protección epoxi, o de cobre/cobre.
Set-point doble digital / o digital
Arranque suave.

EMBALAJE

Vendido por unidad.

DIMENSIONES

Modelo 33

1) Cuadro de control; 2) Interruptor; 3) Cuadro eléctrico; 4) Compresor; 5) Bomba (configuración P - ASP); 6) Ventilador; 7) Soportes antivibración (opcionales); 8) Condensador; 9) Rejilla de protección; 10) Vaso de expansión; 11) Depósito (configuración ASP); 16-18) Entrada/salida de agua del circuito primario; 19) Descarga de condensados.

‍

‍

Modelos 45 a 65

1) Panel de control; 2) Interruptor; 3) Panel de potencia y control; 4) Compresor; 5-6) Entrada/salida de agua del recuperador; 7-8) Entrada/salida de agua del circuito principal; 9) Manómetro; 10) Fuente de alimentación11) Cuerpo de la bomba (configuración ASDP); 12) Cuerpo de bomba (configuración P - ASP); 13) Depósito (configuraciones ASP - ASDP); 14) Vaso de expansión15) Sistema de drenaje; 16) Ventilador; 17) Condensador; 18) Soportes antivibración (opcional)

‍

‍

LÍMITES DE UTILIZACIÓN

La instalación sólo es posible en el exterior.
Temperatura de funcionamiento: de -15º C a 45º C.

SELECCIÓN

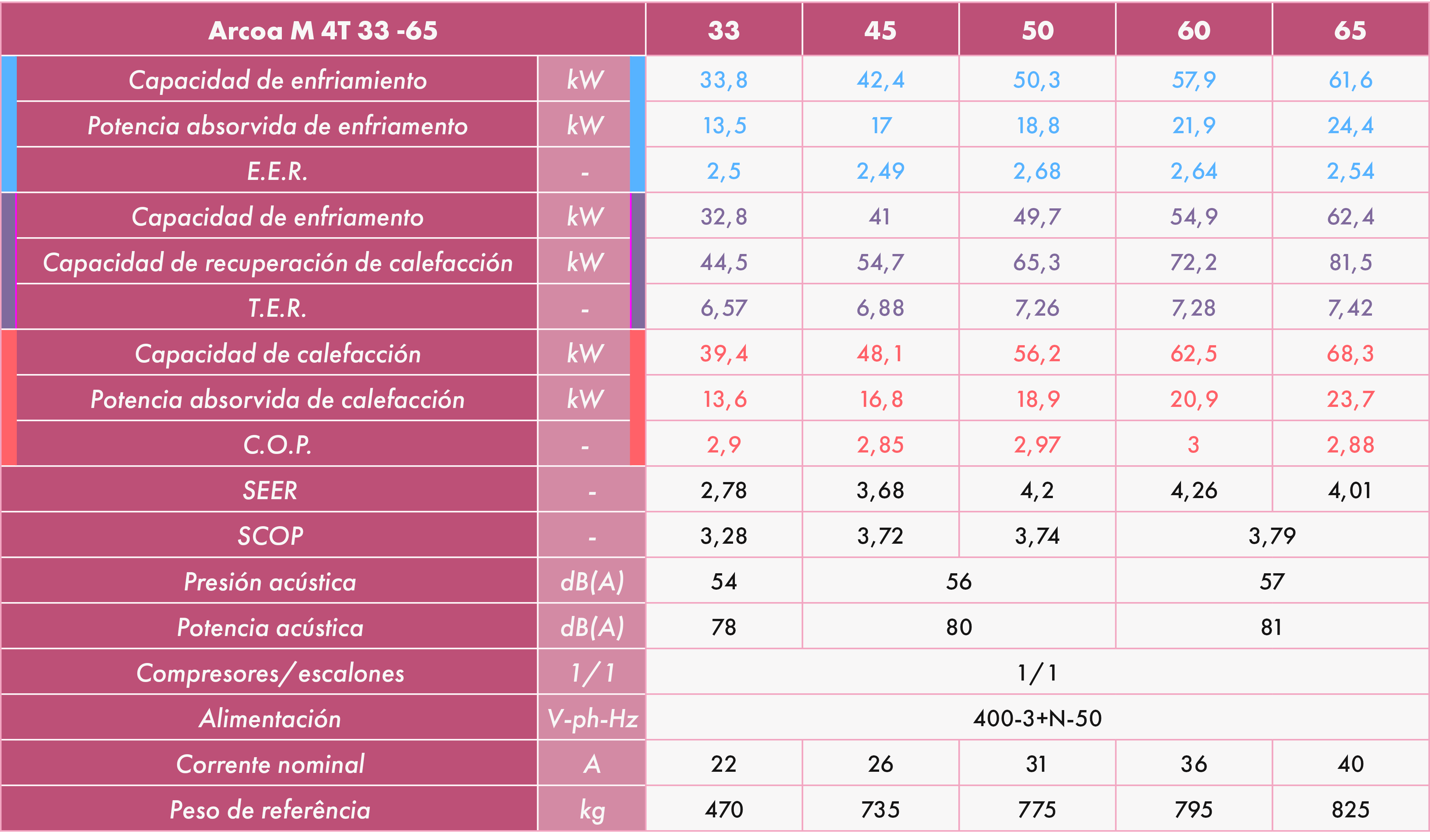

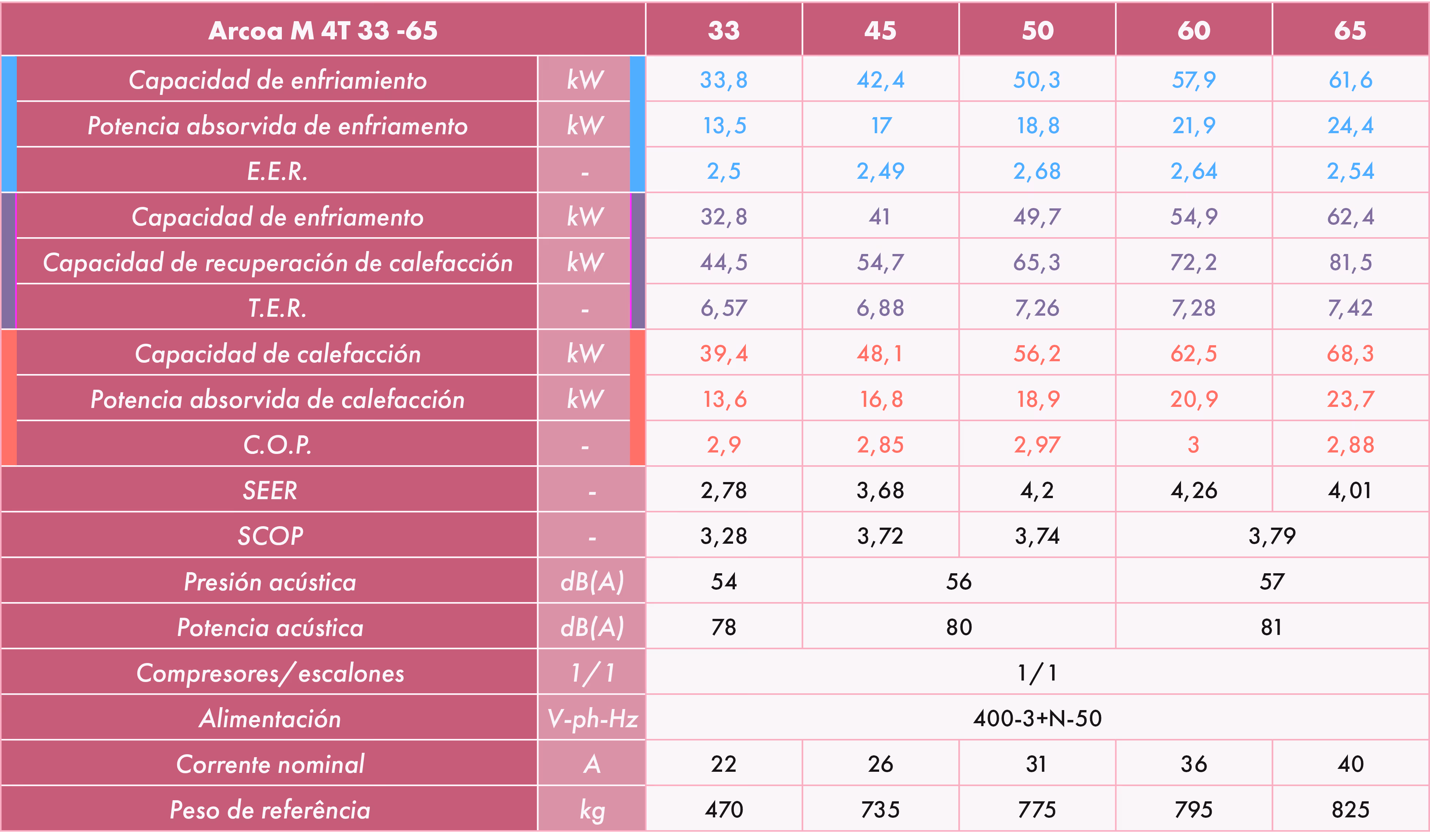

TABLA DE SELECCIÓN PARA ARCOA M 4T 33-65

Capacidad de refrigeración: aire = 35º C; agua = 7/12º C; Capacidad de refrigeración + calefacción: aire = 35º C; agua = 7/12º C & 40/45ºC; Capacidad de calefacción: aire = 7º C 87%; agua = 40 /45º C; SEER y SCOP: EN 14825; Presión sonora: campo abierto (Q=2) a 5m; Corriente nominal: sin bombas eléctricas

‍

Para la selección del modelo más adecuado y la validación de los datos en las condiciones de su proyecto, póngase en contacto con nuestro equipo de asesores.
