Alizé S y C
válvulas de extracción autorreguladas
Ventajas
Diseño estético.
Regulación optimizada del caudal.
Rendimiento acústico conforme a las exigencias más estrictas.
Fácil mantenimiento gracias a la sencilla extracción del módulo de control.
Válvulas de cocción: visualización de la apertura correspondiente a la extracción máxima caudal .
DESCRIPCIÓN TÉCNICA
GAMA
2 versiones:
Alizé S:
- Aplicación: baños.
- Caudal de extracción fijo.
- Caudales para la gama residencial: 15 / 30 m³/h.
- Otros caudales disponibles: 45, 60, 75, 90, 120 y 150 m³/h.
- Válvula sin cordón de la manija.
Alizé C:
- Aplicación: cocinas o cualquier habitación que requiera modulación de caudal extraído.
- Caudal sistema de extracción permanente complementado con un auxiliar caudal , controlado por un cable de manipulación.
- Caudales para la gama residencial: 15/30, 20/75, 30/90, 45/105
y 45/135 m³/h.
DENOMINACIÓN
APLICACIÓN / USO
- Montaje sobre pared o sobre techo con utilización de un marco, una adaptación placo o una adaptación cruzada de pared.
- Aire nuevo o renovación a través de Utilización de un platino de renovación.
CONSTRUCCIÓN / COMPOSICIÓN
- En poliestireno blanco.
Válvula sanitaria:
- Marco Ø 125 mm con juntas (pedir por separado).
- Cuerpo de la válvula.
- Módulo de regulación.
- Rejilla desmontable.
Válvula de cocina:
- Marco Ø 125 mm con junta (pedir por separado).
- Cuerpo de la válvula.
- Módulo de regulación.
- Rejilla desmontable.
- Compuerta de apertura para caudal complementaria.
- Cordón de manipulación del complemento caudal .
OPCIONES
Estándar:
- Rejilla blanca.
Hecho a medida:
- Rejilla azul, verde, roja, amarilla, gris claro u oscuro.
EMBALAJE
- Vendido por unidad.
DIMENSIONES
CLASIFICACIÓN
- Norma NF 205: ventilación mecánica controlada.
- Norma NF E 51-713: componentes de ventilación mecánica controlada.
LÍMITES DE UTILIZACIÓN
- Presión asegurada por el elemento regulador: de 50 a 160 Pa.

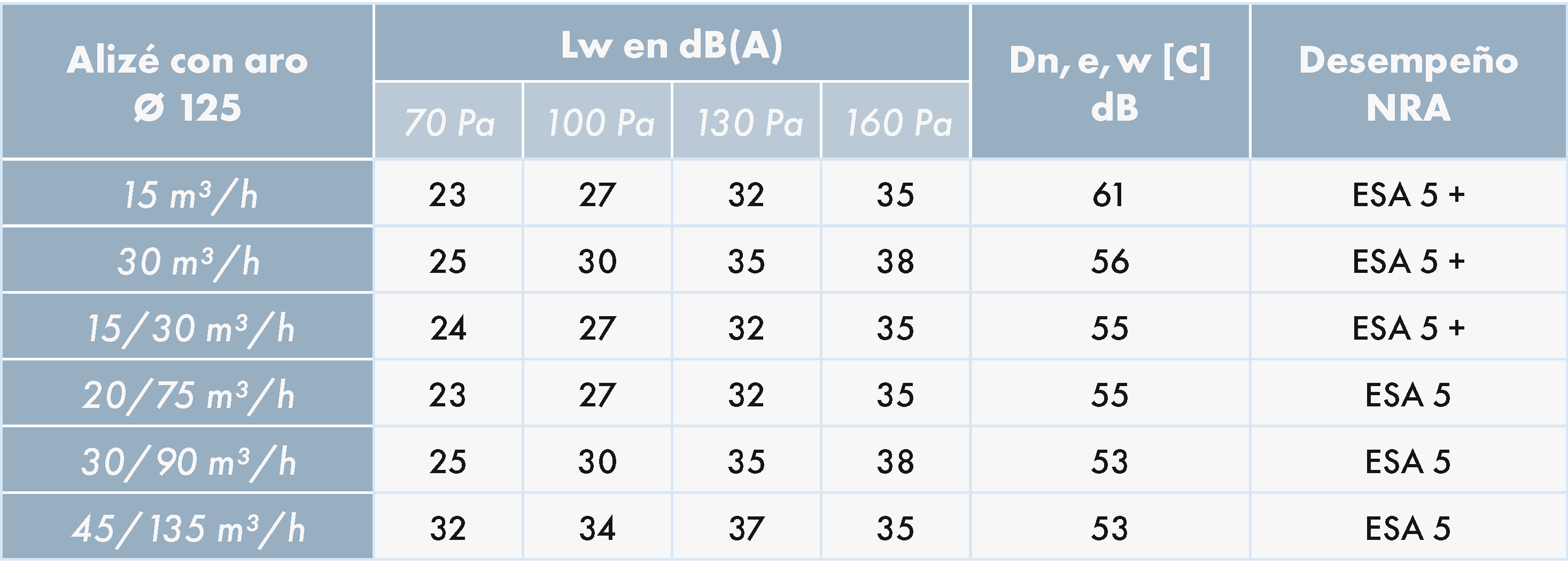

CARACTERÍSTICAS ACÚSTICAS
- Las válvulas se caracterizan por un aislamiento acústico normalizado Dn, e, w [C] y un nivel de potencia acústica LW (en la extracción permanente caudal ), medidos de acuerdo con las especificaciones de la norma E 51 701.
SELECCIÓN
INSTALACIÓN
MONTAJE EN MURO
- Empotrado en un marco de Ø 125 mm, con o sin junta, fijo en conducto.
- Fijación y estanqueidad aseguradas por una junta en el primer caso y por utilización de masilla en el segundo.
MONTAJE EN EL TECHO
- Montar un anillo de 3 ganchos Ø 125 mm o un anillo transversal de pared Ø 125 mm con junta de plástico Ø 125 mm.
- En este caso, para la válvula de la cocina, es necesario utilizar una pieza angular que permita manipular el cable.
MANTENIMIENTO
- Retire la rejilla y el módulo de ajuste del cuerpo de la válvula.
- Limpie el conjunto con agua y detergente sin desmontar el módulo de ajuste.
- Vuelva a colocar las piezas en el cuerpo de la válvula.
ACCESORIOS
Placa adaptadora universal
Fabricado en poliestireno blanco, permite la instalación de una válvula de extracción Alizé, que puede atornillarse a pared, en aplique, o colocarse sobre una junta existente (rectangular o circular).
Dimensiones: 148 x 202 mm.
Montaje con Alizé S o C.
Placa de renovación completa
Fabricada en poliestireno blanco, esta placa está destinada a tapar los orificios existentes cuando ya no son necesarios para la ventilación.
Montaje: coloque la placa en la pared, introduciendo los ganchos en el interior del orificio. Apriete moderadamente tornillos . Debe instalarse una vez finalizados los trabajos de pintura.
Adaptación del cruce de pared
Construcción de poliestireno.
Se instala directamente en la válvula de extracción.
Ø 125 mm.
Adaptación de una placa de 3 ganchos
Fabricado en poliestireno.
Instalación directa en la válvula de extracción.
2 modelos disponibles: 125 y 125/80 mm.
Marco de Ø 125
Construcción de poliestireno.
2 modelos: con o sin junta.
Marco de Ø 116
Modelo adecuado para la renovación. Sin junta.
Marco de Ø 99
2 modelos.
Con o sin junta para válvulas de extracción Alizé S de 15 a 90 m³/h.
Para las válvulas de extracción Alizé S 120 y 150 m³/h y Alizé C, es necesario incluir un marco de adaptación.
Módulo de aislamiento acústico MIA
Compuesto por un soporte de poliestireno y una melamina revestimiento , MIA mejora el aislamiento acústico de las válvulas de extracción Alizé y responde así a todas las exigencias acústicas.
No altera las características aerodinámicas. MIA se monta a ras en la parte trasera de la válvula de extracción Alizé.
Montaje con llanta de Ø 125 mm.
Placa de renovación
Montaje sobre válvula Alizé S o C, de poliestireno blanco (3) asociado a un anillo (2).
Permitirá montar una válvula de extracción Alizé (1) en un marco rectangular existente de dimensiones 80 x 170 mm hasta 110 x 245 mm.
(4) Piezas de fijación; (5) Junta de espuma.
Para colocar la válvula de extracción Alizé en posición vertical, no es necesario el marco de la placa de renovación.
Se entrega con un marco de adaptación.
