Alizé Hygro Tempo Cuisine
Válvulas de extracción para sistemas de ventilación higroajustables
Ventajas
Estética cuidada.
Rendimiento acústico de acuerdo con los requisitos más estrictos.
Mantenimiento sencillo.
DESCRIPCIÓN TÉCNICA
GAMA
Ajuste mediante un comando de temporizador (30 minutos) al caudal máximo mediante:
- Cable de manipulación.
- Pulsador:
Fuente de alimentación 230 V.
Fuente de alimentación 12 V.
Funciona con pilas (2 x 1,5 V).
- Control remoto por infrarrojos:
Fuente de alimentación 230 V.
Fuente de alimentación 12 V.
DESIGNACIÓN
APLICACIÓN/USO
- Montaje en la pared o el techo con el uso de un accesorio de placa o a través de la pared.
- Aire nuevo o renovación en viviendas individuales o colectivas: cocinas.
- Flujo de extracción modulado según la humedad relativa del tabique y el tipo de espacio.
- La apertura para un flujo adicional (temporizador de 30 minutos) se controla mediante un cable de operación, un botón de presión (versión eléctrica o con batería) o un mando a distancia (versiones eléctricas).
- Funcionamiento en un rango de presión entre 80 y 160 Pa.
CONSTRUCCIÓN/COMPOSICIÓN
- Estándar: calentador blanco.
OPCIONES
EMBALAJE
- Se vende por unidad.
DIMENSIONES

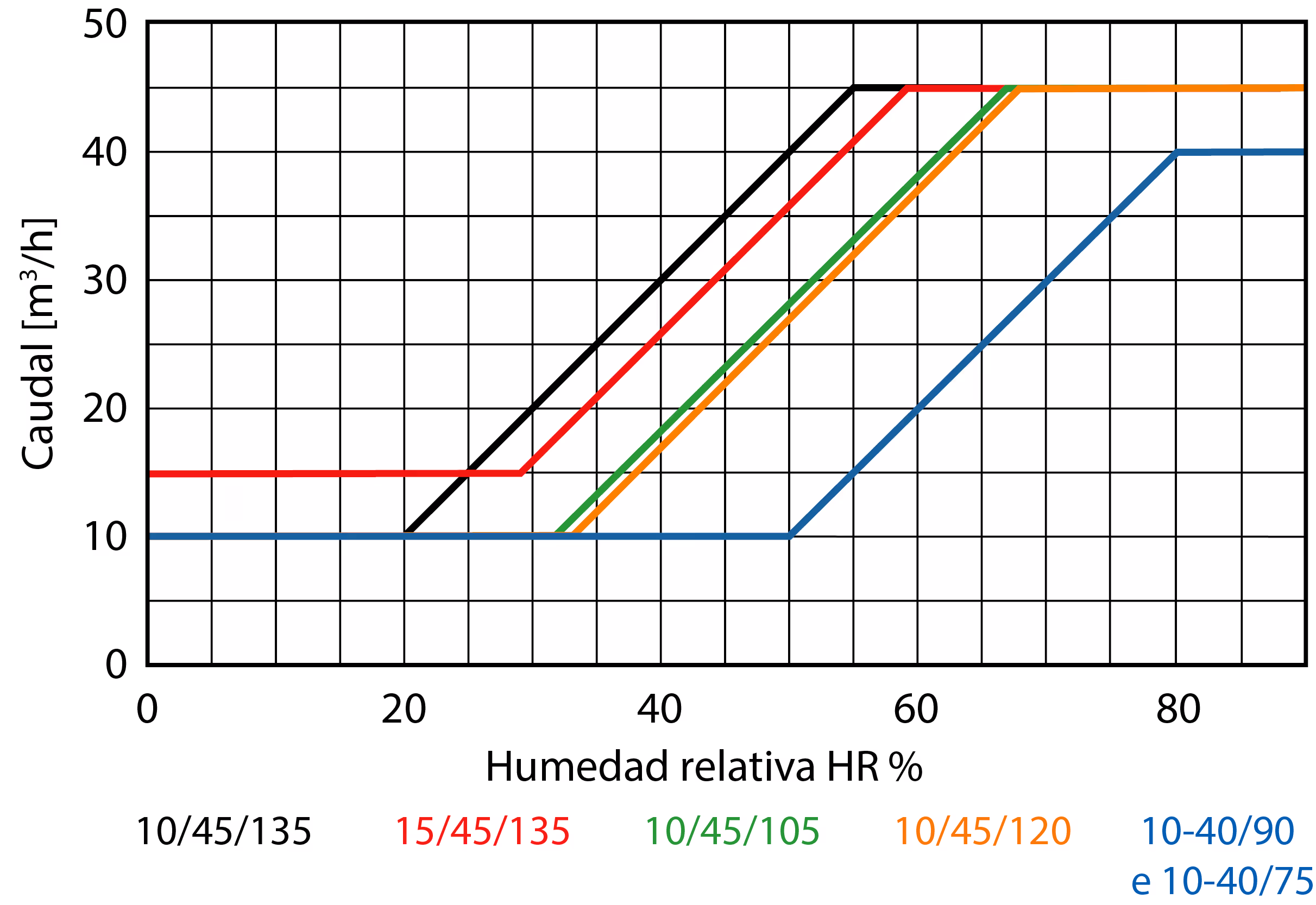

RENDIMIENTO AERÓLICO
A 80 Pa
CLASIFICACIÓN
- Norma NF 205: ventilación mecánica controlada.
- Norma NF E 51-713: componentes de ventilación mecánica controlada.

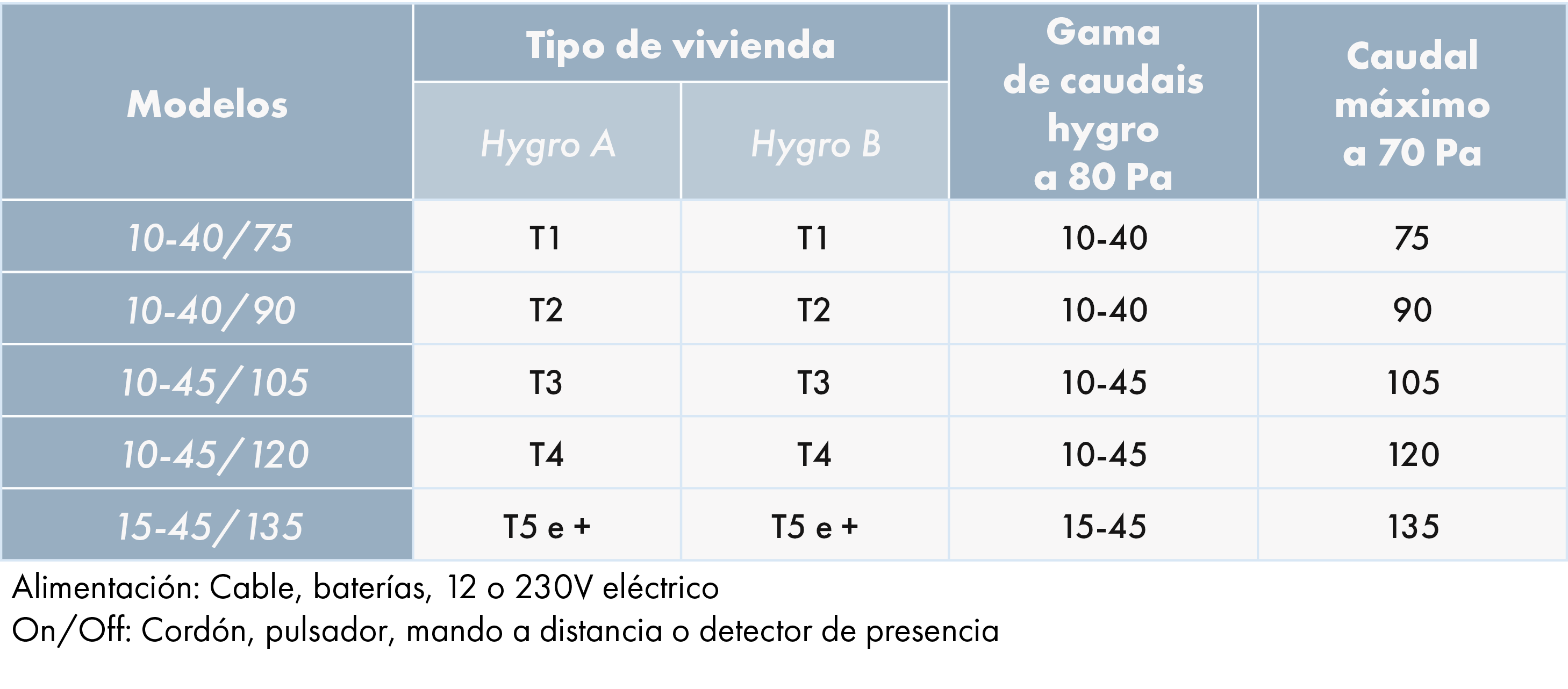

DIMENSIONAMIENTO

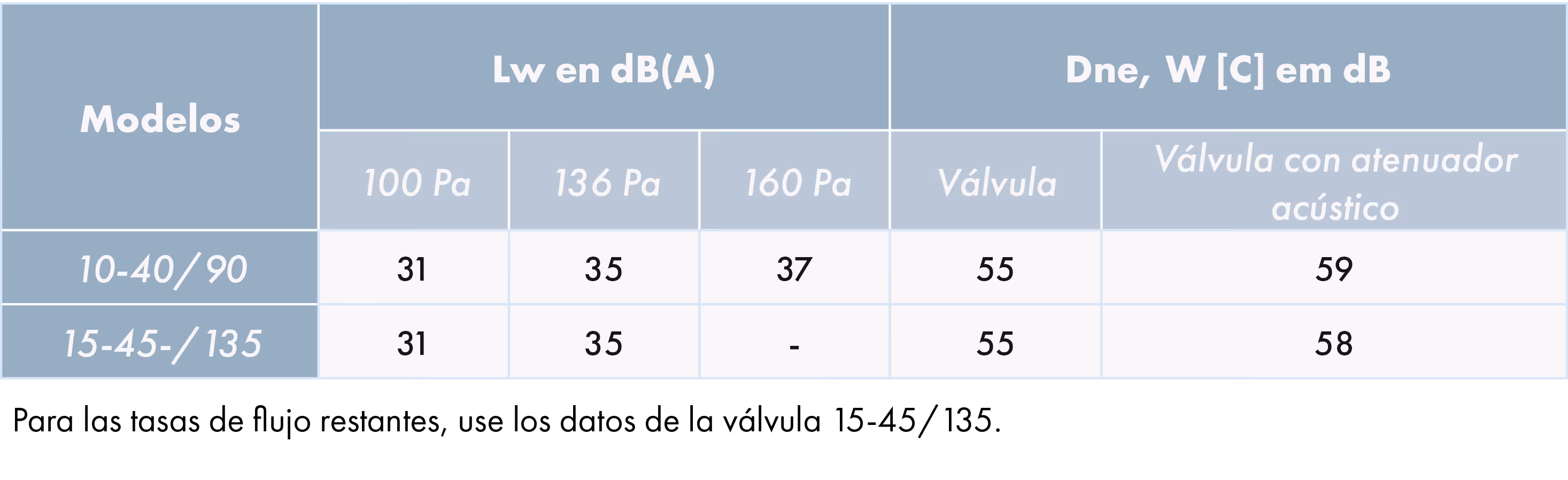

CARACTERÍSTICAS ACÚSTICAS
Las válvulas se caracterizan por:
- Un nivel de potencia acústica Lw (medido mediante la apertura de un registro correspondiente a la tasa máxima de humedad relativa o al caudal de extracción continua de la válvula Alizé Tempo).
- Aislamiento acústico estándar Dne, W (C) medido según las especificaciones de la norma EN 13141-2.
SELECCIÓN
INSTALACIÓN
MODELO CON CABLE
Principio de funcionamiento:
- Caudal con regulación por higrometría.
- La transición al flujo de extracción suplementario se efectúa mediante el control por cable.
- Duración de 30 minutos.
Instalación:
- En el techo, utilice una conexión cuadrada o transversal; aplique una conexión angular para permitir la manipulación del cable.
MODELO CON BOTÓN O MANDO A DISTANCIA IR
Principio de funcionamiento:
- Caudal con regulación por higrometría.
- El cambio al caudal de extracción máximo se realiza mediante un botón.
- Duración de 30 minutos.
Versión con conexión eléctrica:
- 2 opciones: conexión eléctrica de 230 o 12 V.
Instalación:
- El suministro de 230 o 12 V debe realizarse a través de un cable con 2 hilos (2 x 1,5 mm2) embebidos.
- Desenrosque la placa de soporte trasera para conectar los cables a la válvula.
- La placa de soporte de la válvula debe atornillarse a la pared o al techo perforándola.
(2) - Ø 180 (válvula de salida)
(3) - 3 agujeros Ø4
(4) - Enrutamiento de cables
Versión de batería:
- 1 opción: 2 x 1,5 V tipo LR6 (no incluidas).
Instalación:
- La conexión de la válvula al botón debe realizarse a través de un cable con 2 cables incrustados.
- Una vez retirados la rejilla y su soporte, introduzca las pilas en el compartimento previsto para ello.
- Cuando se enciende por primera vez, la válvula de extracción debe abrirse y cerrarse en un ciclo.
- Compruebe el desgaste de las pilas.
- Cuando la válvula deja de abrirse correctamente, se deben reemplazar las baterías.
- Atornille la válvula a la pared o al techo a través del orificio de la placa de soporte.
ACCESORIOS

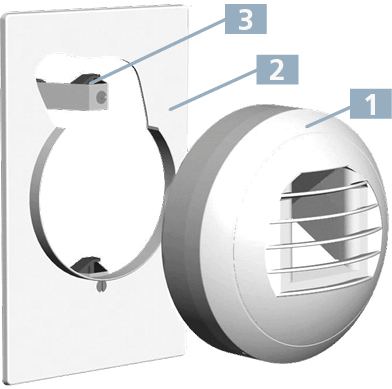

Placa de renovação
La placa de renovación (2) equipada con 2 abrazaderas de 3 75 mm de ancho se instala cuando se completan los trabajos de cruces (ancho x alto) de 80 x 170 a 110 x 245 mm.
Para dimensiones superiores a 110 mm de ancho, se requieren abrazaderas de fijación más grandes (3) (a definir en el momento del pedido). Se entrega sin llanta.
Coloque la placa (2) contra la pared insertando los ganchos en el nicho. Apriete el tornillo con moderación.
Su estanqueidad está garantizada por una junta de espuma en la placa. La válvula de extracción Alizé (1) se puede colocar en un anillo de 99, 102, 110, 116, 120 y 125 mm.
Para las válvulas Alizé Hygro, póngase en contacto con nosotros.
Adaptação placo de 3 ganchos
Construído em poliestireno.
Instalação direta na válvula de extração.
2 modelos disponíveis: 125 e 125/80 mm.
Adaptação de atravessamento de parede
Construção em poliestireno.
Instalar diretamente na válvula de extração.
Ø 125 mm.
Atenuador acústico
Atenuador acústico: invólucro plástico com uma junta de escova e espuma de melanina (1).
Encaixa na conduta imediatamente por trás da válvula de extração.

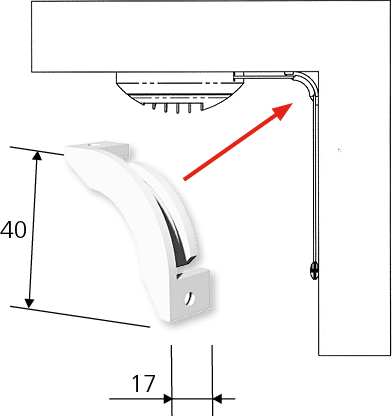

Peças de ângulo
Para válvulas com cordão de instalação no teto.
Lotes de 10 unidades.
Botón de comando
Apertura/cierre mediante mando eléctrico (230 V, 12 V o pilas).
Comando à distância IR
Abertura/fecho através de comando IR (230 V ou 12 V).
