LDT 100 CP
registo de regulação de pressão
Este es un texto dentro de un bloque div.
Ventajas
Elevada estanquidade: lâmina flexível entre o bastidor e a extremidade das alhetas.
Mantém a pressão de acordo com o set-point.
Parametrização simples e leitura fácil da medição.
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
- Dimensões nominais standard L x H.
- Sem reforço central: de 200 x 200 até 1700 x 1700 mm.

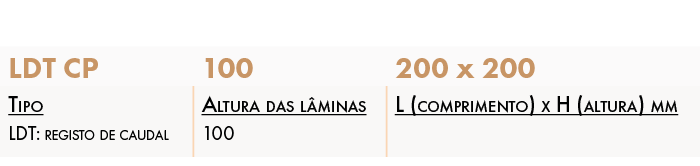

DESIGNACIÓN
APLICACIÓN/USO
- Destinado ao controlo de pressão.
- Fecho total (colocar fora de serviço parte de uma instalação, efetuando um bypass de ar).
- Fecho modular (dosear uma mistura de ar novo/ar de retorno).
- Utilização em ar condicionado, ventilação ou aquecimento.
- Comunicação GTC: Modbus RTU (RS485).
CONSTRUCCIÓN/COMPOSICIÓN
- Passo das alhetas de 100 mm.
- Estrutura e alhetas em aço galvanizado.
- Elevada estanquidade.
- Junta flexível entre o aro e as extremidades das alhetas.
- Controlador de pressão integrado
- Mostrador LCD 2 x 8 caracteres retro iluminados (menu de configuração, exibição da pressão dos set-points, etc.).
- Ligação direta do tubo transparente na caixa.
OPCIONES
- ATEX classe 3 sob pedido.
- Construção em inox AISI 304 ou inox AISI 316L.
- Construção para temperaturas elevadas (até + 200° C).
- Estanquidade reforçada (junta nas alhetas).
- Dimensões para além das standard.
- Adaptação para redes de condutas circulares.
- Dispositivos de comando montados no registo.
EMBALAJE
- Vendido à unidade.
DIMENSIONES
PERDA DE CARGA E POTÊNCIA SONORA
- Perdas de carga testadas segundo a norma ISO 7244.
- Nível acústico testado segundo UNI EN 25135.
∆Pt: perdas de carga totais em Pa
LwA: nível de potência sonora em dB(A)
α°: ângulo de fecho em relação ao nível horizontal (0° = registo totalmente aberto).
* funcionamento não garantido.
ATRAVANCAMENTOS
- Montagem: a quantidade de furos varia consoante as dimensões.

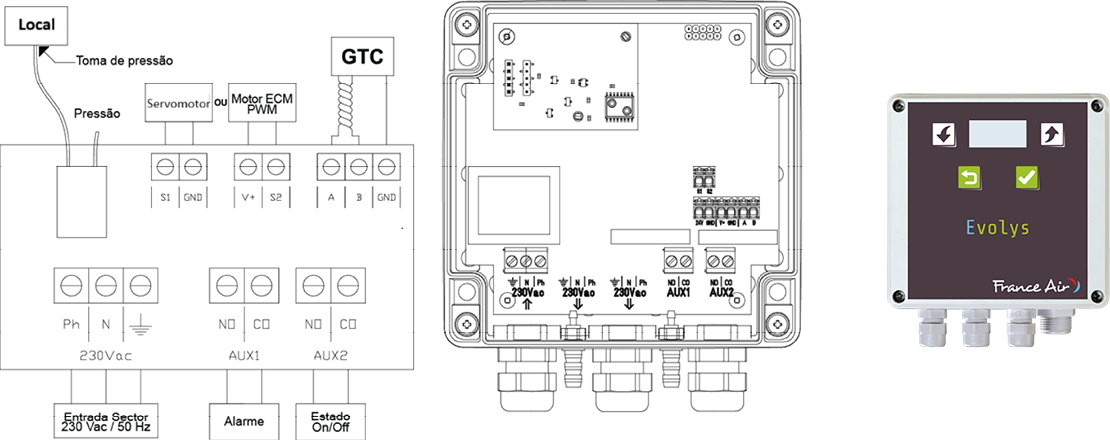

ESQUEMA DE LIGAÇÕES
